MOTU 848 – звуковой Thunderbolt 4 / USB4 интерфейс с 4 микрофонными входами

Американская компания MOTU подтверждает своё технологическое лидерство, предлагая целое семейство профессиональных рэковых интерфейсов для звукозаписи с возможностью самого современного подключения к рабочей станции. Здесь и AVB Ethernet протокол для Mac, и Thunderbolt 4 / USB4 для рекордно низкой задержки 2 мс. Впрочем, сохраняется совместимость со стандартным USB2 и USB3 подключением, если максимальное количество каналов не требуется. Конечно, у все интерфейсов MOTU новой серии есть встроенный DSP для цифровой обработки звука, с удобным управлением микшером через приложение с компьютера или с iPad.

Годом ранее вышел интерфейс MOTU 828, который рассчитан на аналогичную аудиторию пользователей. Чем MOTU 848 от него отличается? В младшей модели 2 микрофонных предусилителя, в старшей их вдвое больше - 4 штуки. В 828 нет AVB разъёмов, которые позволяют объединять устройства через сеть Ethernet. Также старшая модель имеет два порта Thunderbolt 4 / USB-C для возможности сквозного подключения до 6 устройств. В то время как в младшей модели только один порт USB-C. Таким образом, 828 стоит дешевле и больше подойдет для персональных пользователей, тогда как 848 рассчитан на крупные коммерческие студии звукозаписи.

Основные особенности MOTU 848

• передовые способы подключения к ПК: AVB Ethernet, Thunderbolt 4 / USB4
• 60 одновременных аудиоканалов (28 входов и 34 выходов)
• два 3,9-дюймовых 24-битных RGB ЖК-дисплея 480 x 128 с точным пикметрами для всех входов/выходов
• превосходные аналоговые аудиохарактеристики благодаря ESS Sabre32 Ultra ЦАП
• сверхнизкая задержка и высокопроизводительные драйверы MOTU 1,8 мс RTL с буфером 32 сэмплов при 96 кГц
• универсальная связь с помощью прилагаемого кабеля USB-C 40 Гбит/с (совместимого с USB4, USB3 и SB2)
• цифровой микшер с 64 входами на базе DSP с 32 шинами и эффектами DSP (реверберация, 4-полосный эквалайзер, гейт, компрессор и ФВЧ) работающие на частотах до 96 кГц
• продвинутые микрофонные каналы — передовые компоненты обеспечивают сверхпрозрачное звучание с Кг+шум менее-114 дБ, динамическим диапазоном 118 дБА и уровнем шума (EIN) -129 dBu. Каждый микрофонный канал имеет индивидуальный регулятор гейна +74 дБ, кнопку аттенюатора -20 дБ, фантомного питания +48В и инверсии фазы. Всеми настройками можно управлять дистанционно с компьютера или устройства iOS. Микрофонные входы 3-4 имеют разрывы для посыла/возврата сигнала для обработки внешним оборудованием
• Dolby Atmos — 12 выходов поддерживают 7.1.4 Dolby Atmos мониторинг
• маршрутизация и разделение Patchbay с интуитивно понятными виртуальными соединительными кабелями для легкой маршрутизации любого исходного сигнала к любому месту назначения
• 2 порта Gigabit Ethernet поддерживают AVB
• управление по Wi-Fi из приложения CueMix Pro на нескольких мобильных устройствах
• точное управление уровнем аналоговых входов/выходов с шагом 1 дБ
• функции аппаратной — кнопка «Talkback» и выбор текущей пары мониторов «A/B/C» на передней панели, также кнопки отключения звука mute и проверки моно совместимости
• два гибких выхода для наушников с независимой регулировкой громкости, каждый выход может дублировать друг друга, основные выходы, любую другую пару аналоговых выходов, любую шину микшера или любые выходные каналы компьютера, включая независимые сабмиксы и наложение ревера
• Два банка оптических входов/выходов с 16 каналами ADAT на частоте 44,1/48 кГц или 8 каналами S/MUX на частоте 88,2/96 кГц, банк A может опционально обеспечивать стерео ввод/вывод TOSLink до 96 кГц
• Word clock вход/выход/сквозной до 192 кГц
• выходы TRS с постоянным током могут использоваться для управления модульными синтезаторами с хост-DAW с помощью управляющего напряжения (CV)
• реампинг гитары — подключите гитару к входу на передней панели, используйте практически нулевую задержку CueMix на любом выходе (при необходимости с адаптером для реампинга) и одновременно записывайте как чистый сигнал, так и сигнал с усилителя, записанный микрофоном
• Loopback для прямых трансляций и подкастов
• продвинутая индикация уровня на передней панели — настраиваемые индикаторы уровня для аналоговых входов/выходов, только цифровых входов/выходов и других комбинаций
• приложение CueMix Pro дает управление микшером и настройками с Mac, ПК или iOS
• Performer Lite программное обеспечение для рабочих станций с более чем 100 инструментами, десятками эффектов и 6 ГБ лупов для создания музыки.

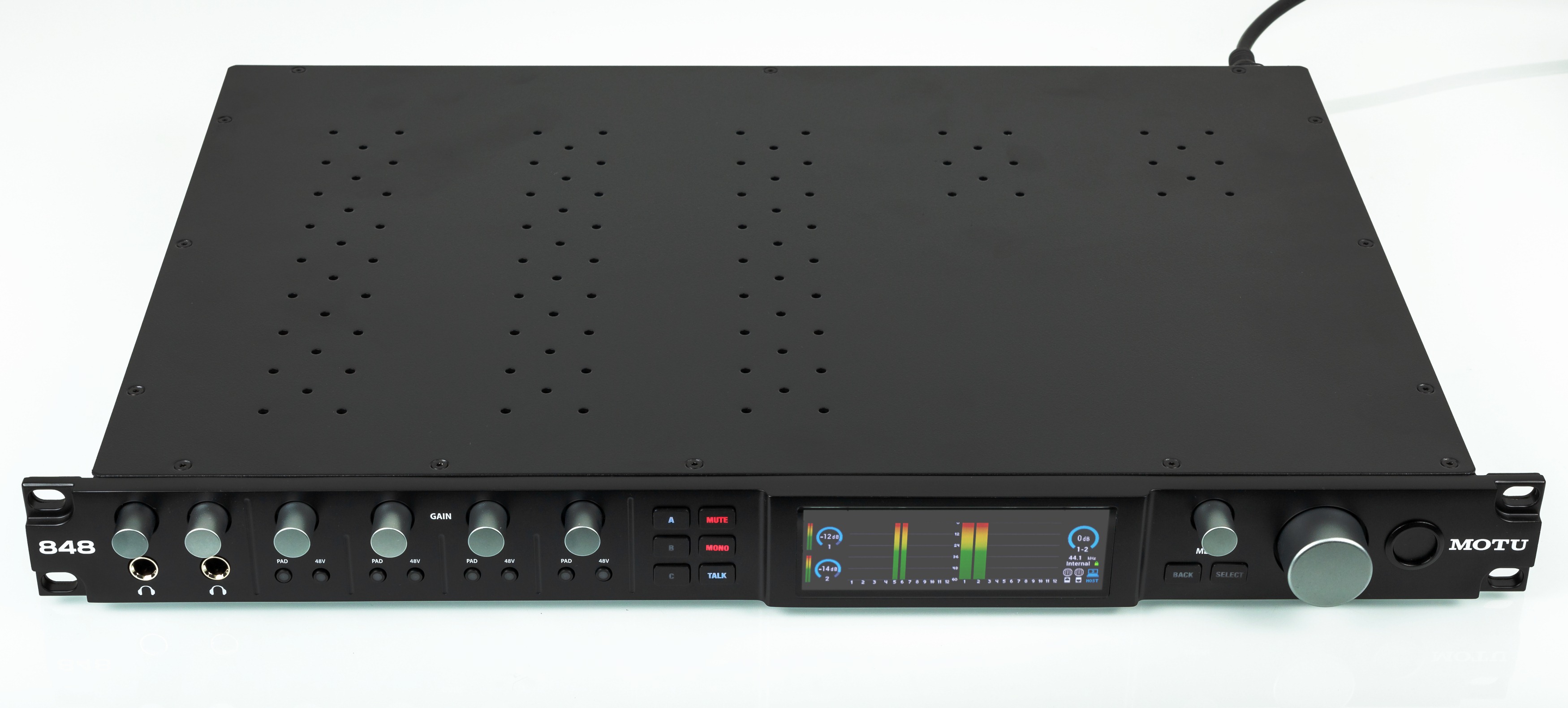

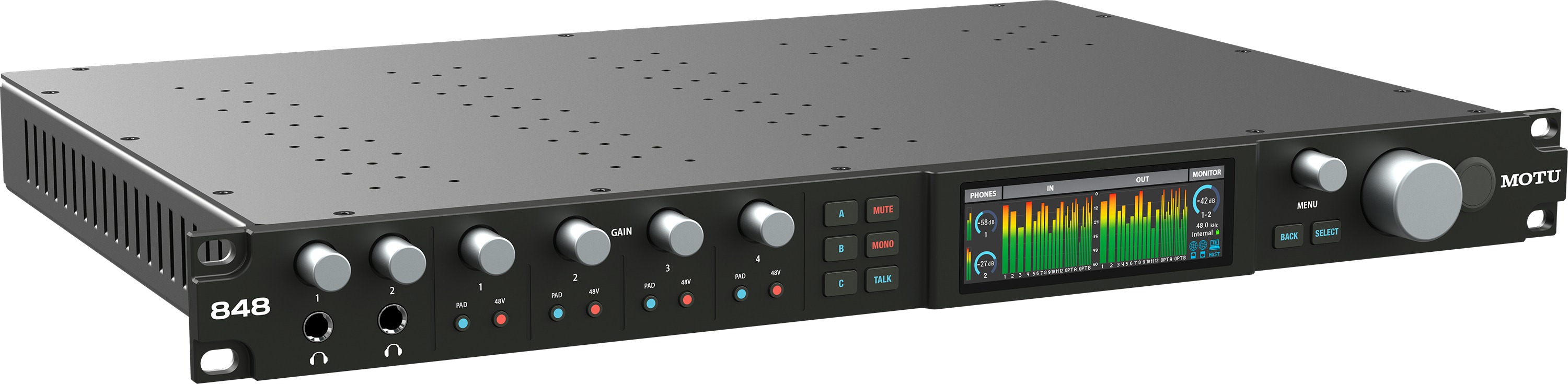

Во всей современной серии интерфейсов MOTU используется крепкий металлический корпус из алюминия с металлическими ручками. Два ярких 3.9-дюймовых цветных TFT экрана с индикацией уровня, с несколькими режимами отображения. Есть ушки для установки в рэковую стойку, высота корпуса 1U.

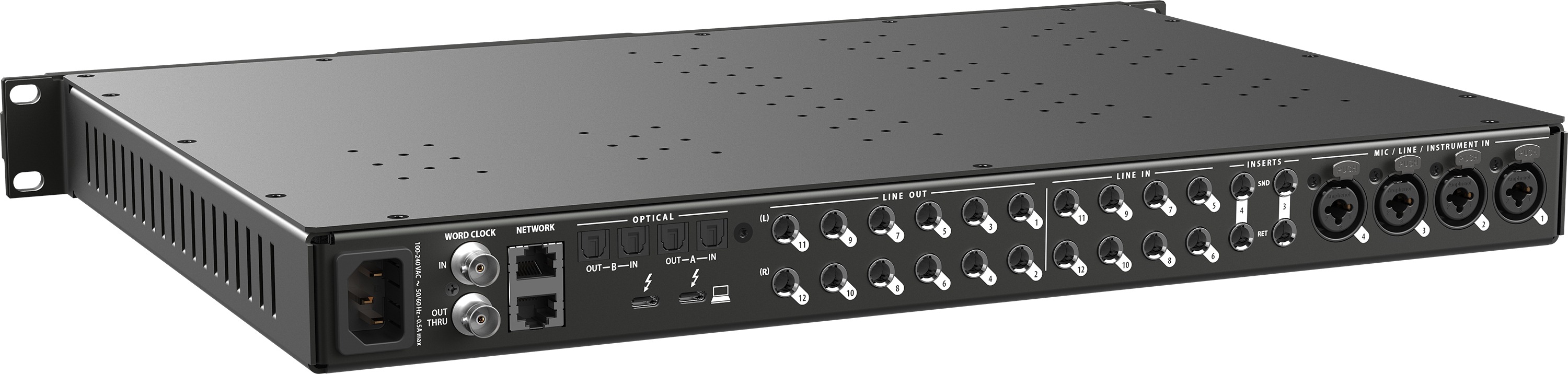

MOTU 848 подключается к Mac, ПК или устройству iOS с помощью входящего в комплект качественного кабеля USB4, совместимого с Thunderbolt 3/4. Обеспечивается полная обратная совместимость с USB3 и USB2. Два порта Thunderbolt 4/USB4 Type-C служат для соединения цепочкой, до 6 устройств. AVB Gigabit Ethernet подключение работает только с компьютерами Apple.

Общее количество цифровых каналов составляет 256 (128 входов и 128 выходов). Общая задержка входа и выхода (RTL) 1,8 мс (при 96 кГц с буфером 32 семпла). 12 балансных аналоговых входов, из них 4 микрофонных, и 12 выходов TRS линейного уровня. Два банка 8-канальных оптических входов/выходов ADAT. Есть BNC разъемы Word Сlock I/O (с опциональным Thru) для внешней синхронизации.

Характеристики выходов и выходов, а также максимальный размах сигнала указан в таблице:

Аналоговые выходы, оснащенные чипами ЦАП ESS Sabre32, обеспечивают измеряемый динамический диапазон 125 дБ с Кг+шум -114 дБ. Все входы и выходы управляются с шагом 1 дБ.

Цифры такие же, как у модели MOTU 828 и модели MOTU 16A выпуска 2025 года по причине схожей электронной начинки.

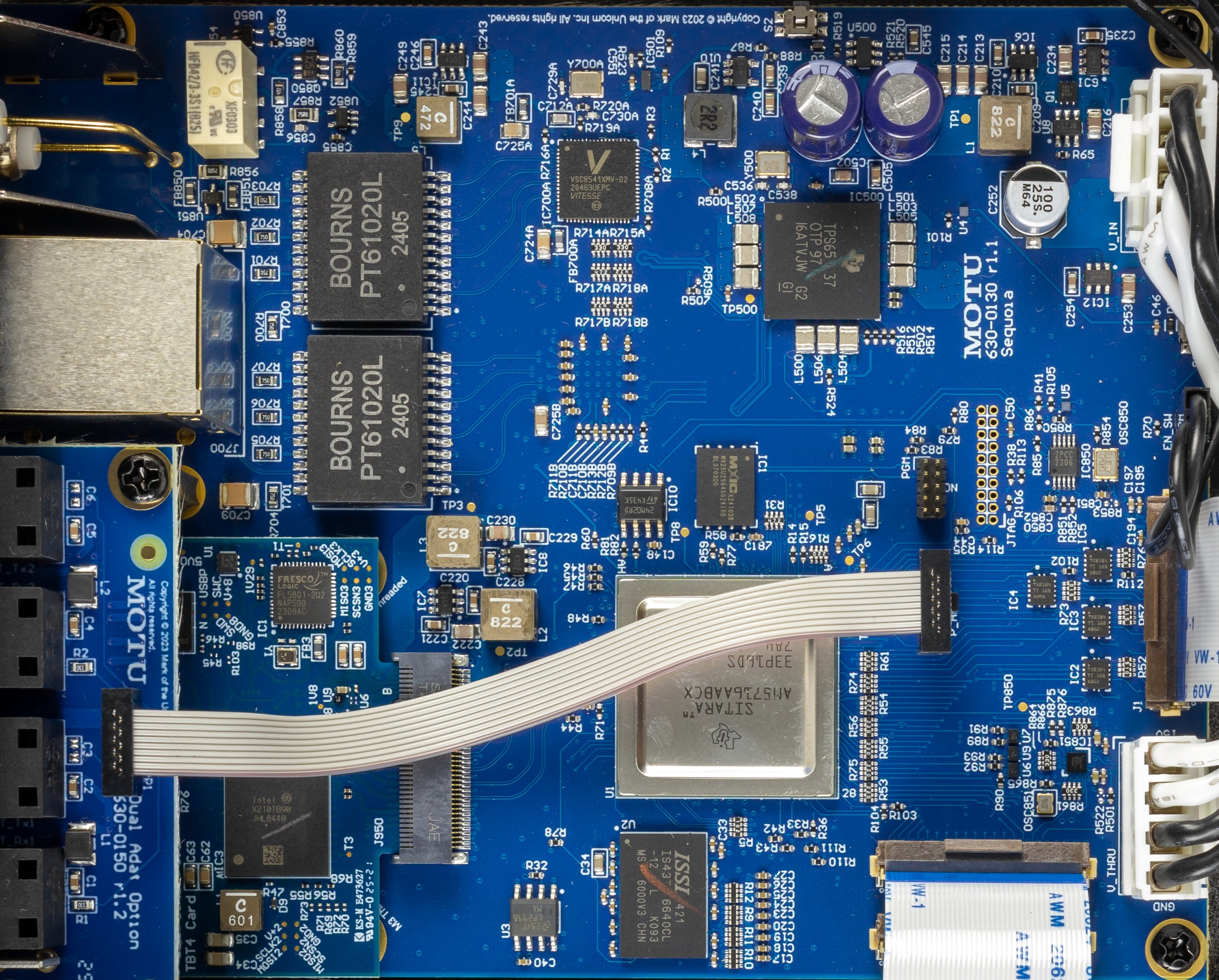

По-прежнему можно увидеть больших размеров ARM Cortex-A15 процессор TI Sitara 5716, который занимается обработкой звука за счет своего DSP TI C66x и VLIW операций с плавающей точкой.

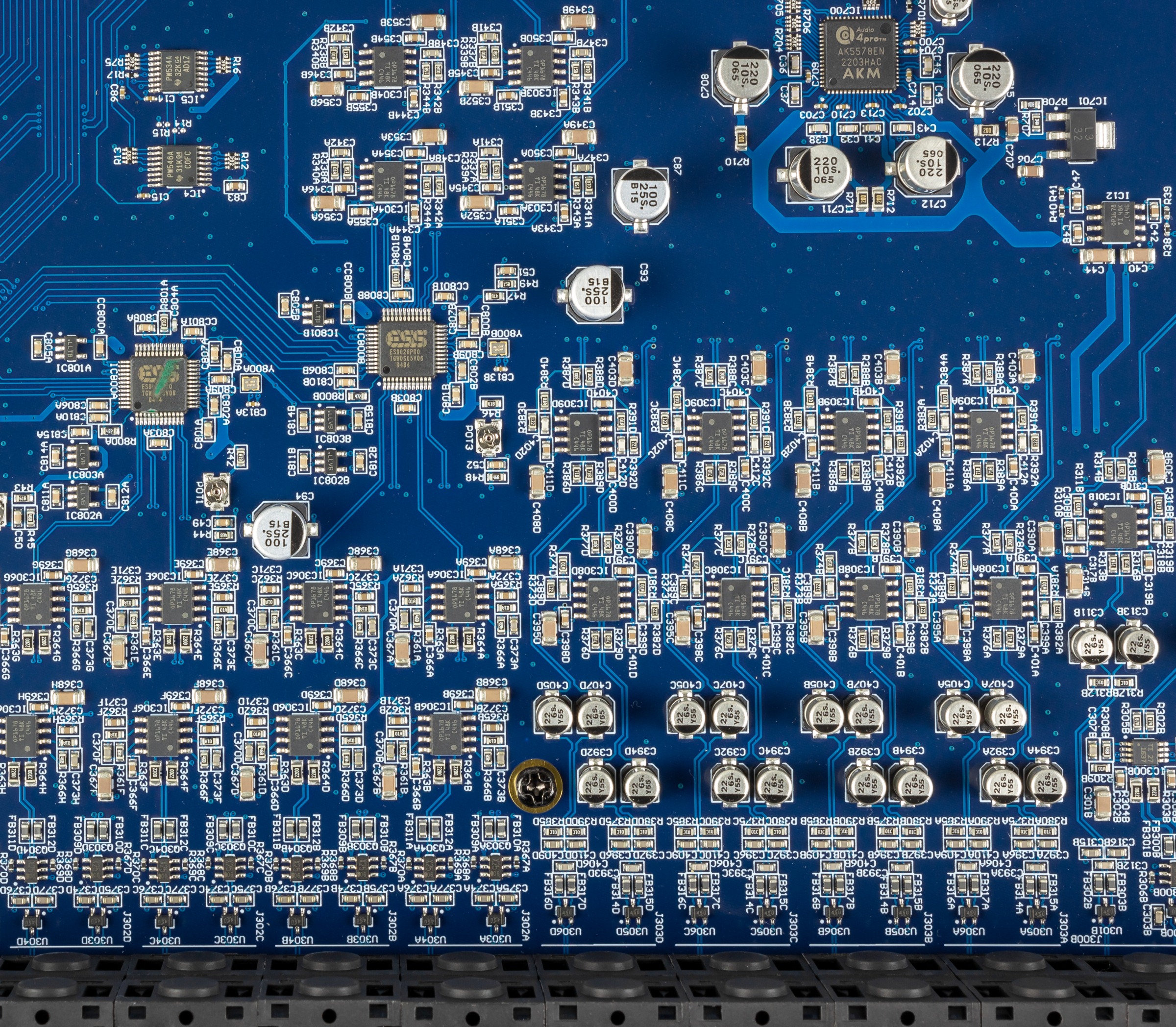

Уже привычный для интерфейсов MOTU восьмиканальный чип ЦАП ESS ES9026PRO обслуживает выходы. В других продуктах можно было видеть для наушников более дешевые ЦАП отдельно. Здесь же два именно ESS ES9026PRO применены и для линейных выходов, и для наушников. Спецификации следующие: динамический диапазон 124 дБА, Кг+шум -110 дБ. Двухканальные операционные усилители TI OP1678 стоят на входах и выходах.

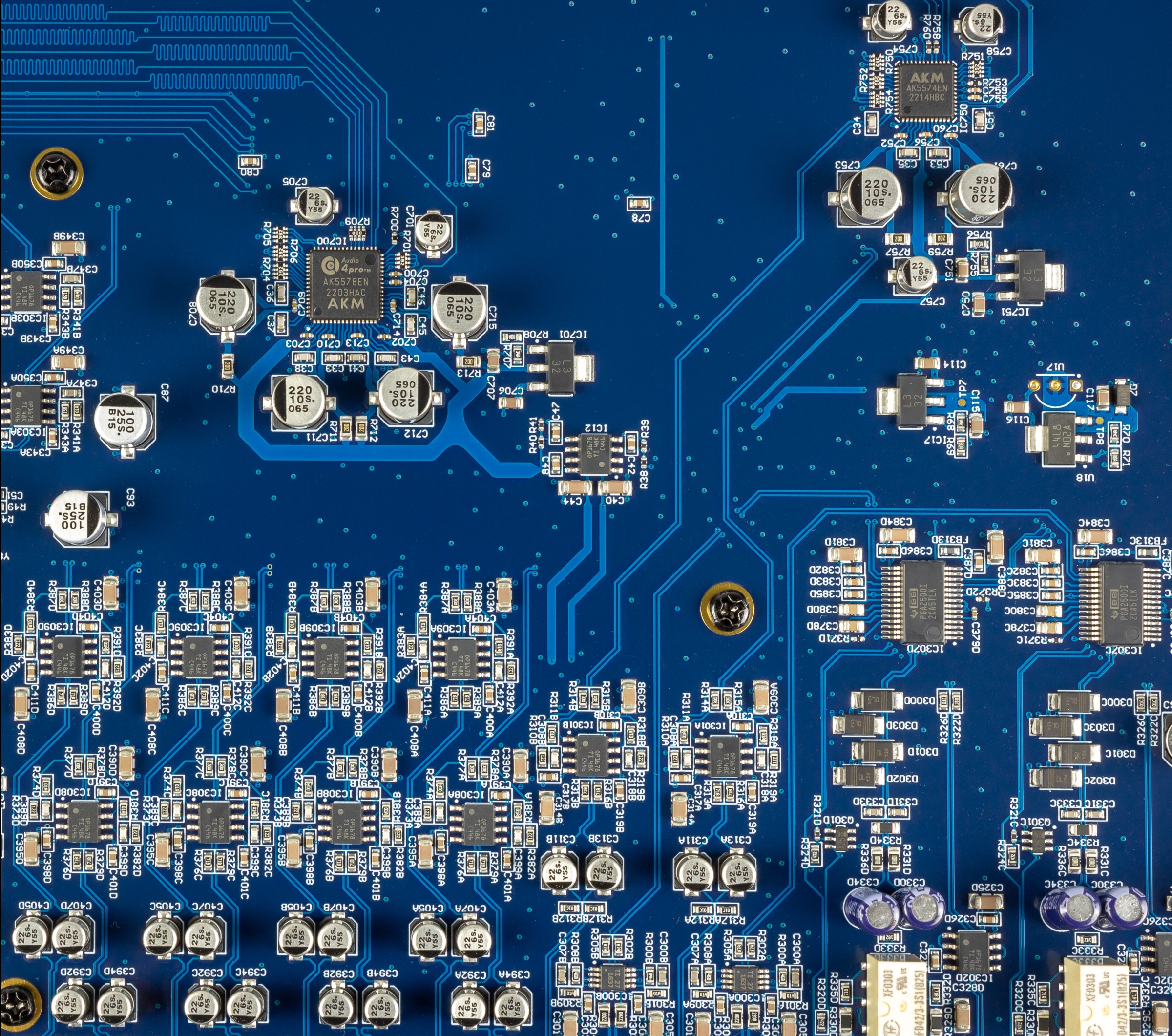

АЦП также два чипа: 8-канальный AKM AK5578 и 4-канальный AKM AK5574. Параметры обоих чипов одинаковые: динамический диапазон 121 дБА, Кг+шум менее -112 дБ.

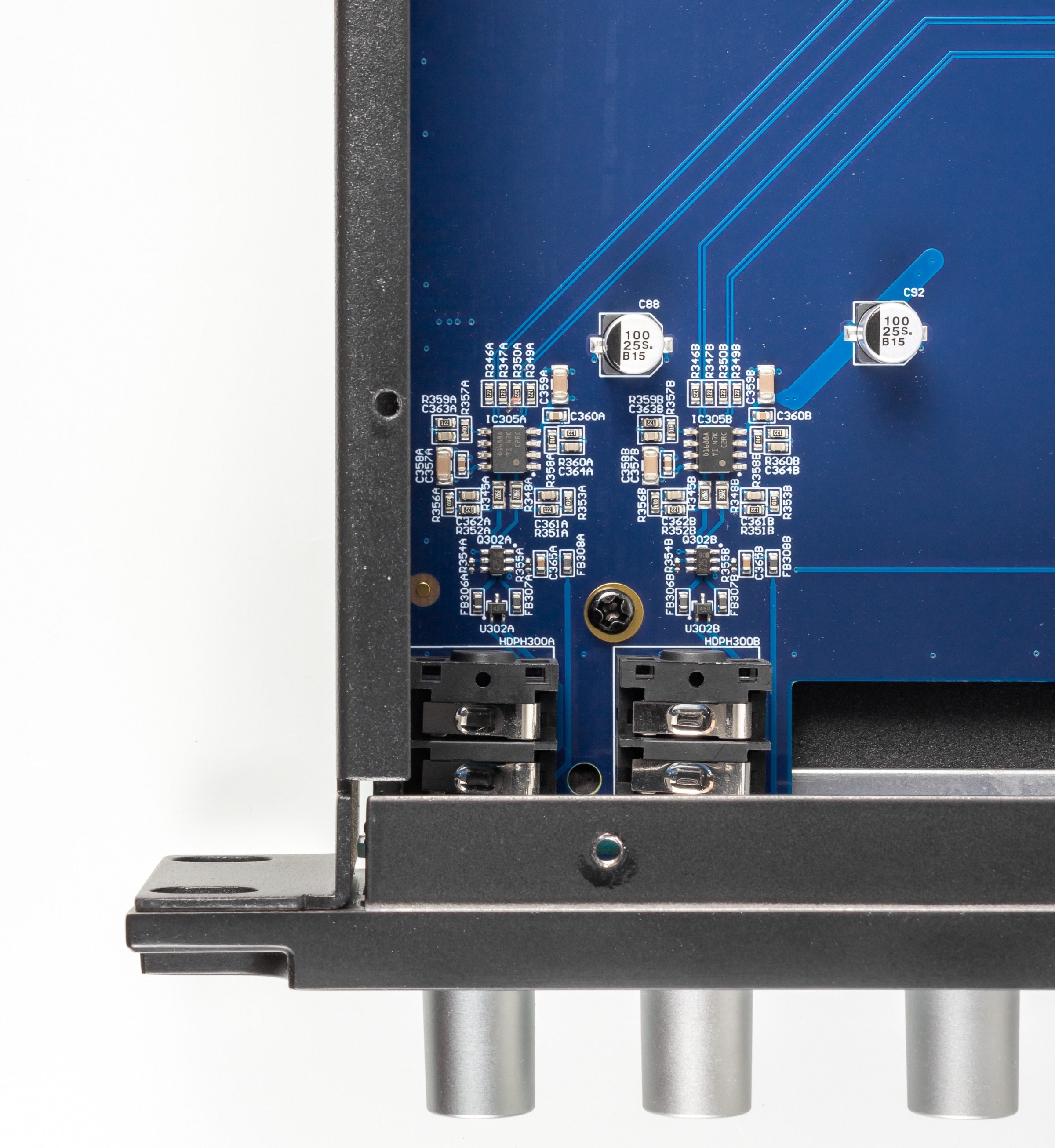

Встроенный усилитель OPA1688A отвечает за подключение наушников. Размах сигнала на выходе усилен до +13.3 dBu дополнительной схемой, а импеданс выхода снижен до 1 Ом.

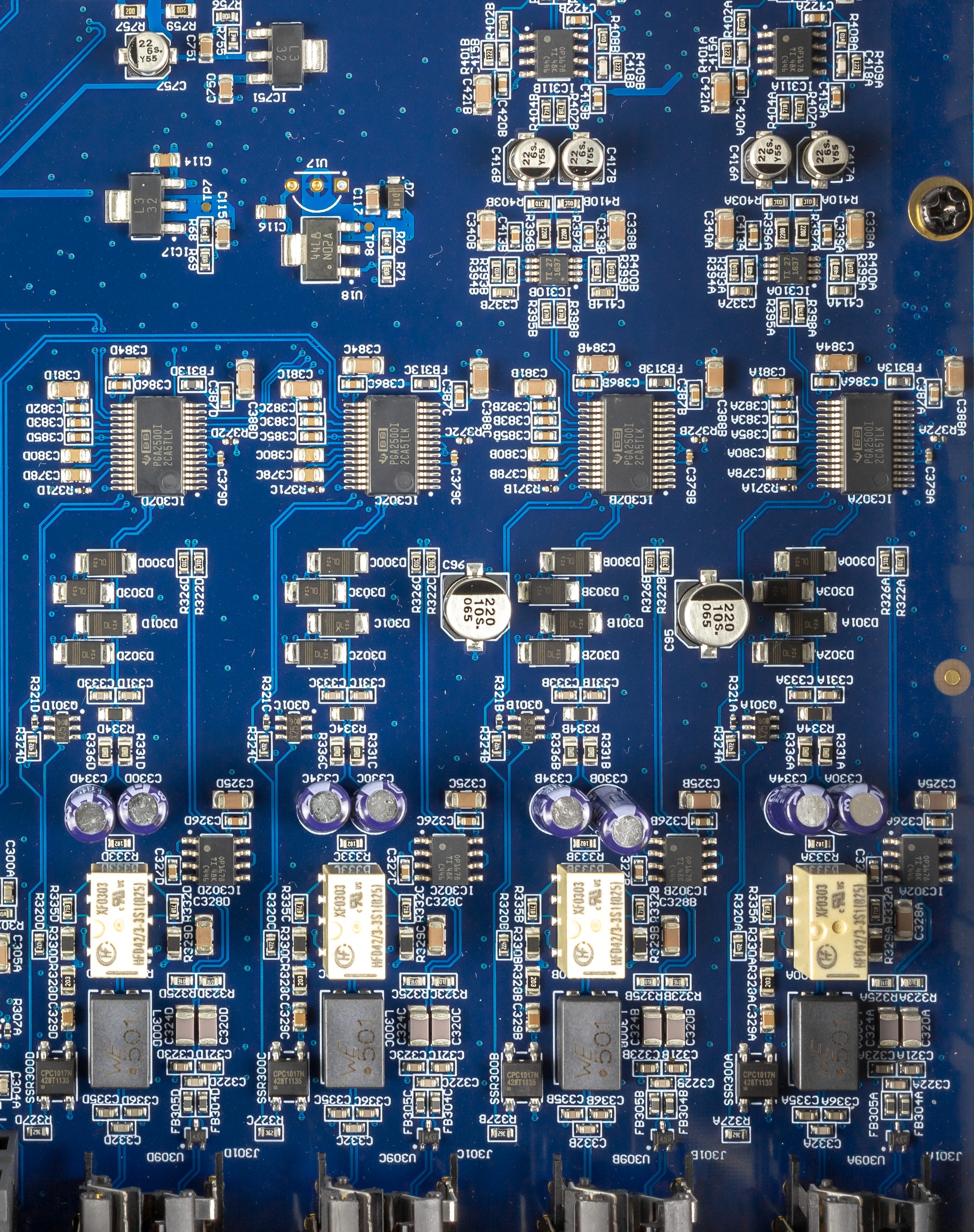

Традиционно применен аналоговый микрофонный предусилитель PGA2500 с цифровым управлением уровня входа. EIN собственный уровень шума −128dBu. THD+N при усилении 30 дБ всего 0.0004%. Рекордный гейн до +74 дБ позволяет подключать любые самые низкочувствительные микрофоны.

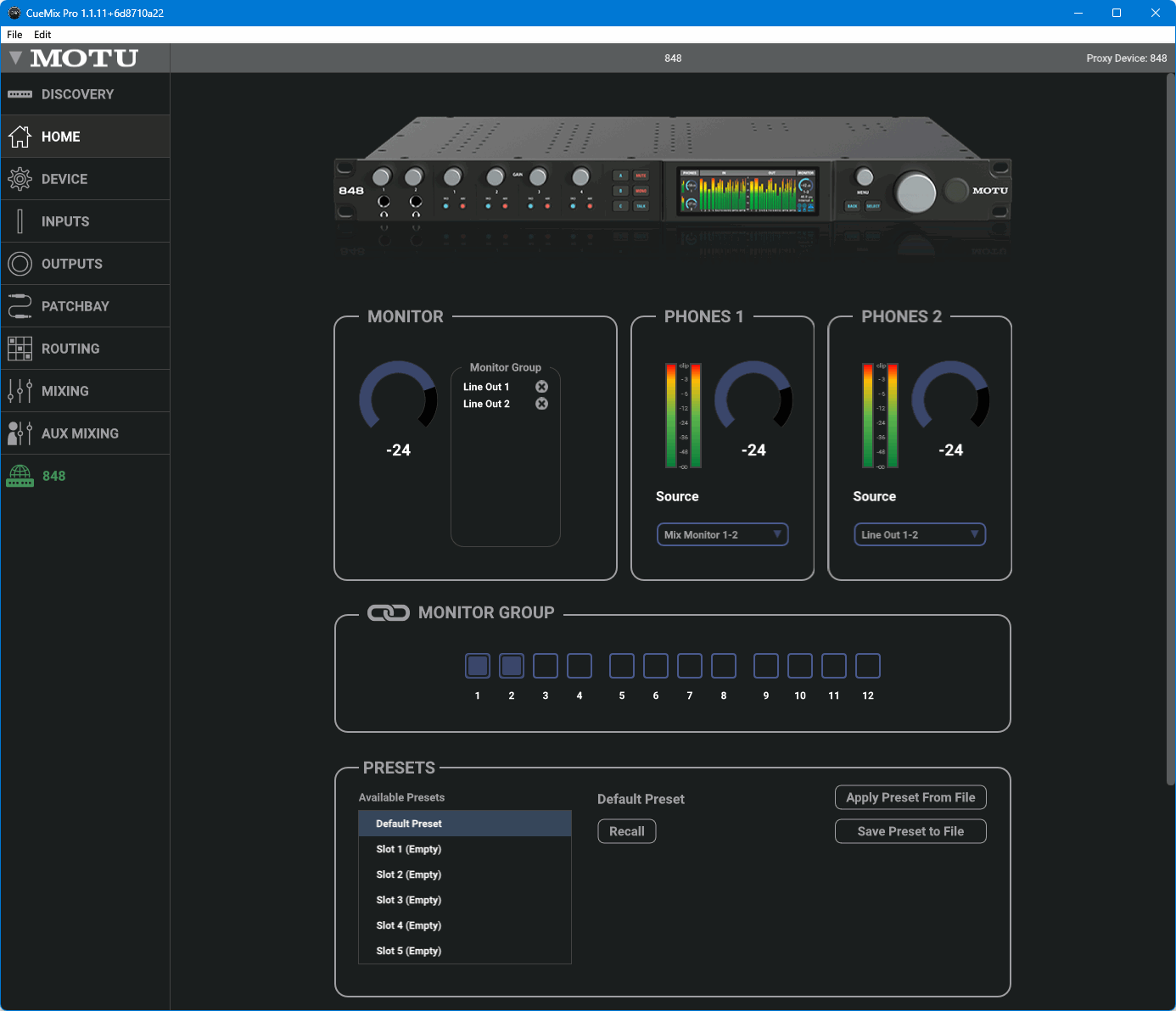

Панель CueMix Pro имеет одинаковый интерфейс пользователя для любых устройств MOTU и интуитивно понятна в использовании.

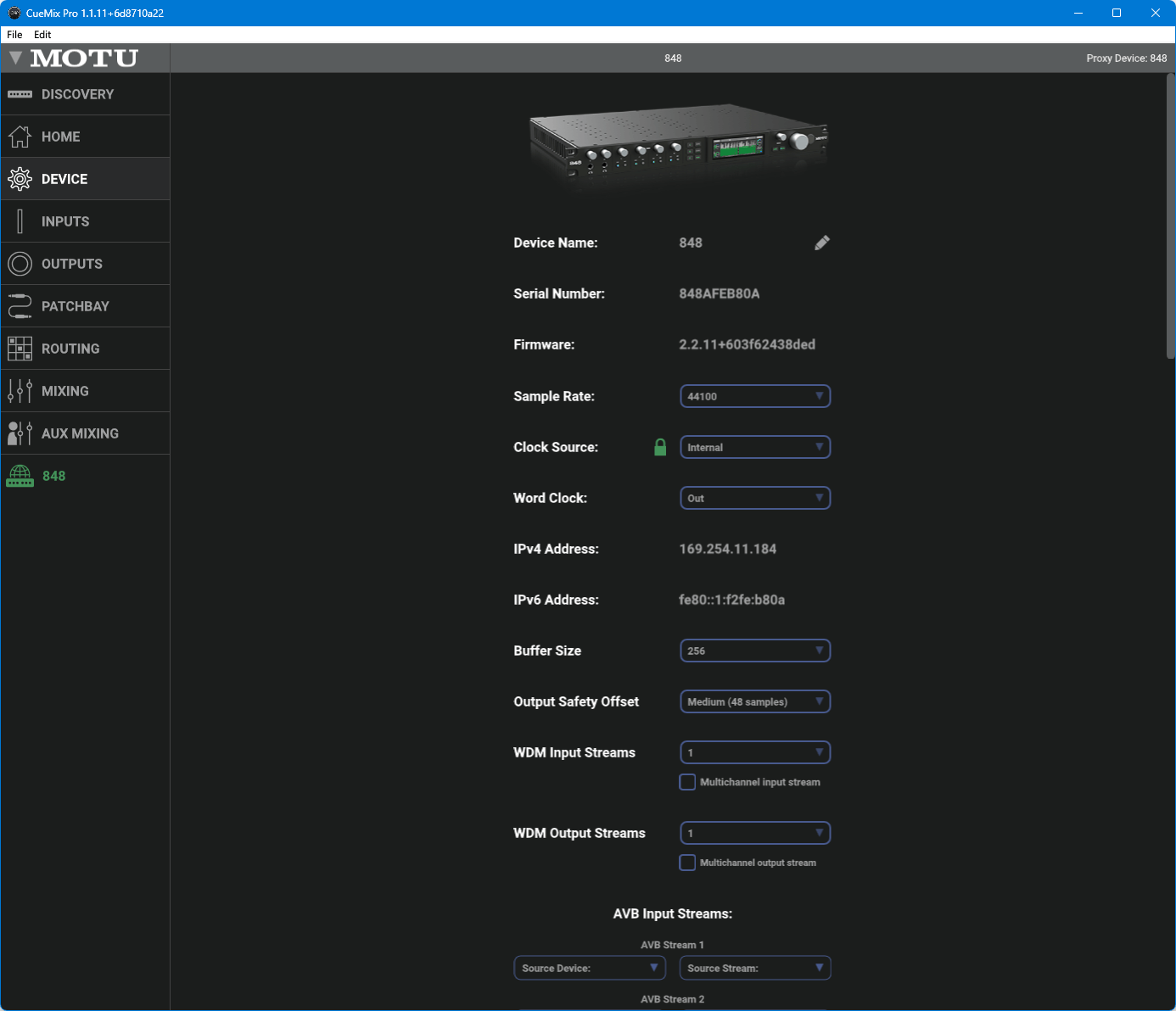

Для выбранного устройства доступны аппаратные настройки, такие как выбор источника клока и частота работы микшера. Для работы с эффектами можно выбирать частоты вплоть до 96 кГц.

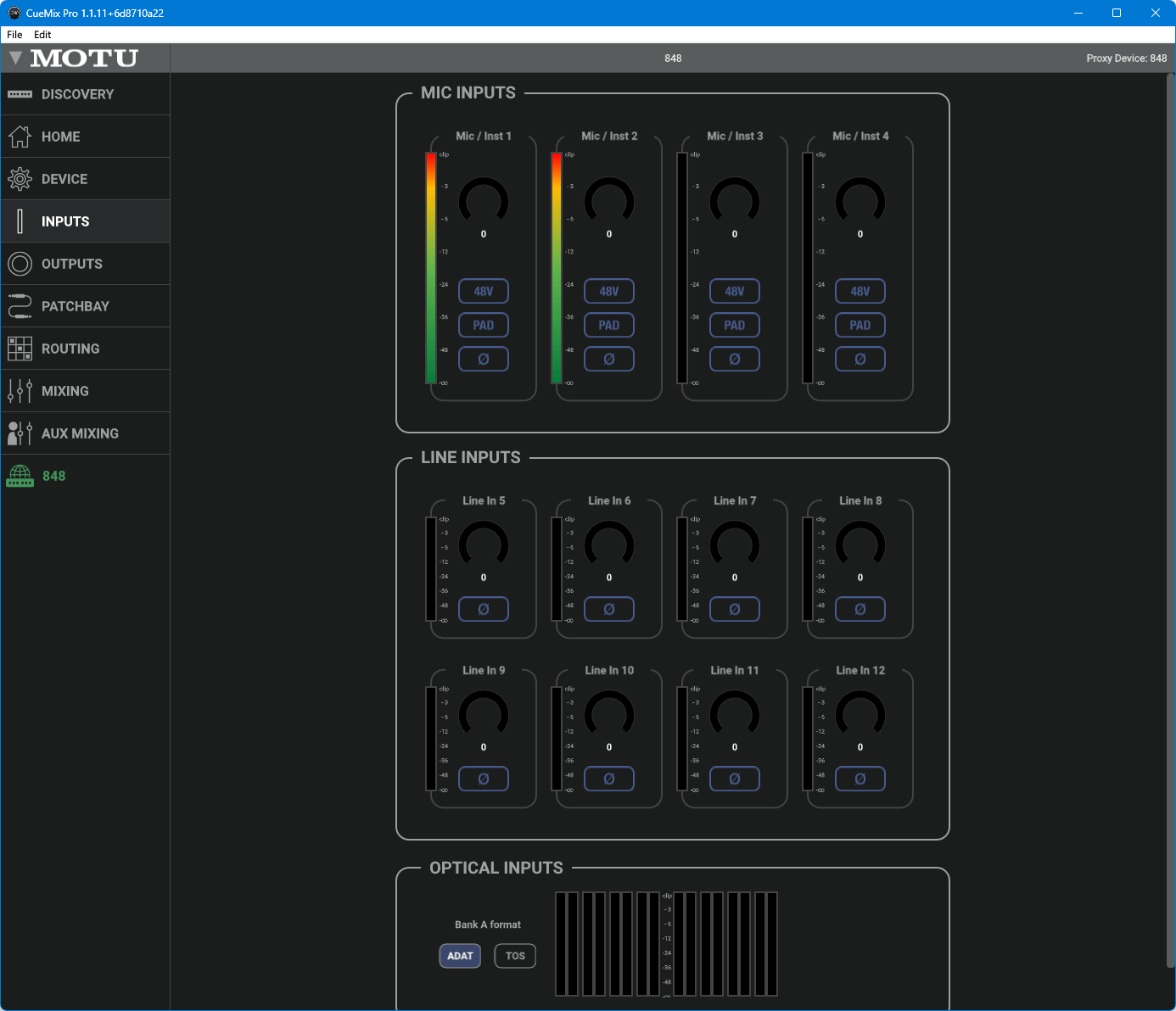

Для модели MOTU 848 изменять настройки входов можно как из CueMix Pro, так и физическими кнопками, расположенными под ручками гейна на передней панели корпуса устройства.

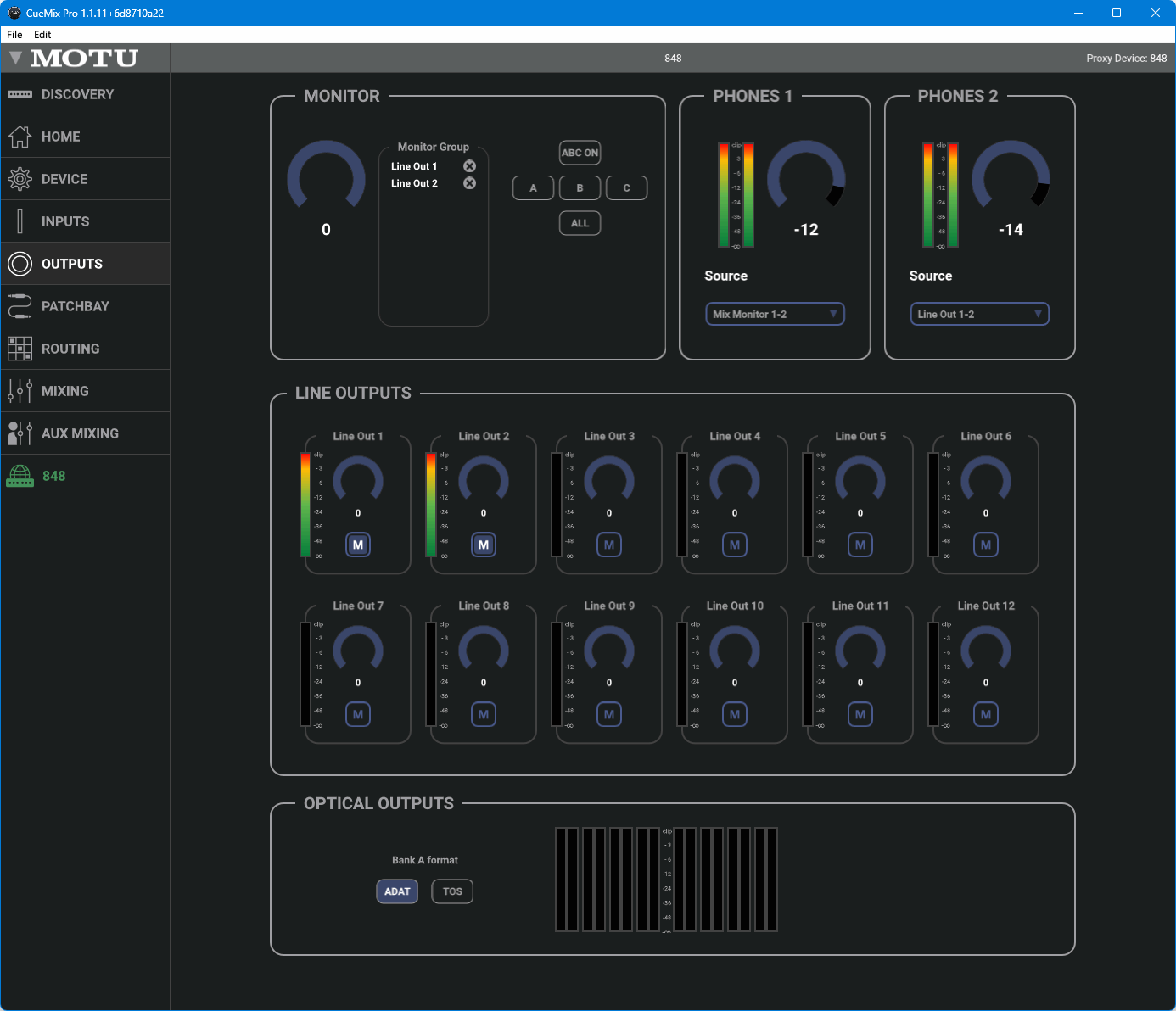

Все разъемы оснащены отдельными пикметрами и поворотными регуляторами уровня, так как это аппаратная настройка конкретного разъёма, а не фейдеры микшера. Выход на наушники имеет выбираемый из списка источник звука, что весьма удобно.

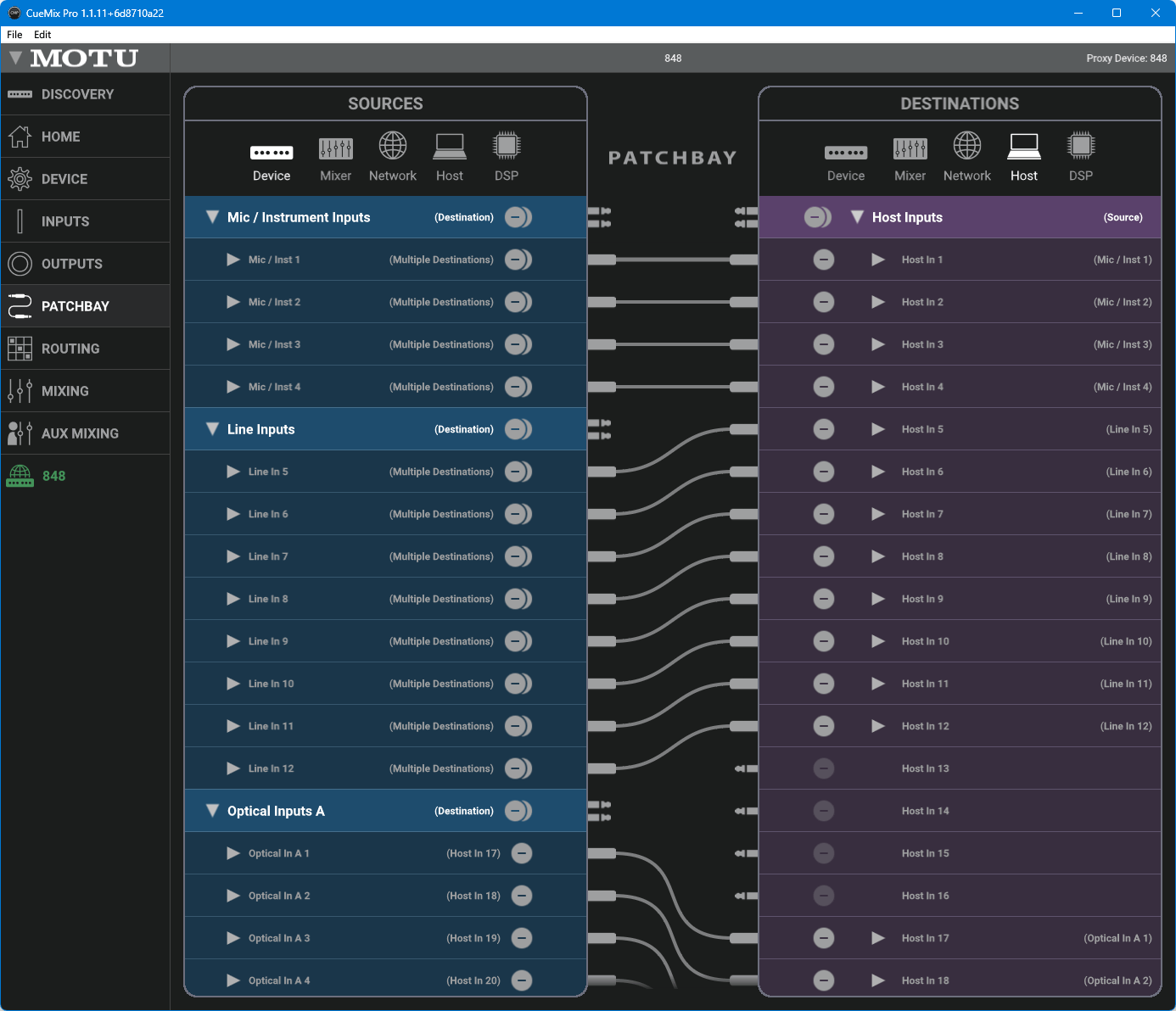

Patchbay дает наглядный способ соединения физических источников и виртуальных каналов в DAW.

Микшер, доступный в прилагаемом приложении CueMix Pro, предоставляет 32 шины, а также мейн, реверберационные, мониторные и соло-шины. Все входы микшера и выходные шины оснащены 4-полосным параметрическим эквалайзером двойной точности и компрессором для всех частот дискретизации до 96 кГц.

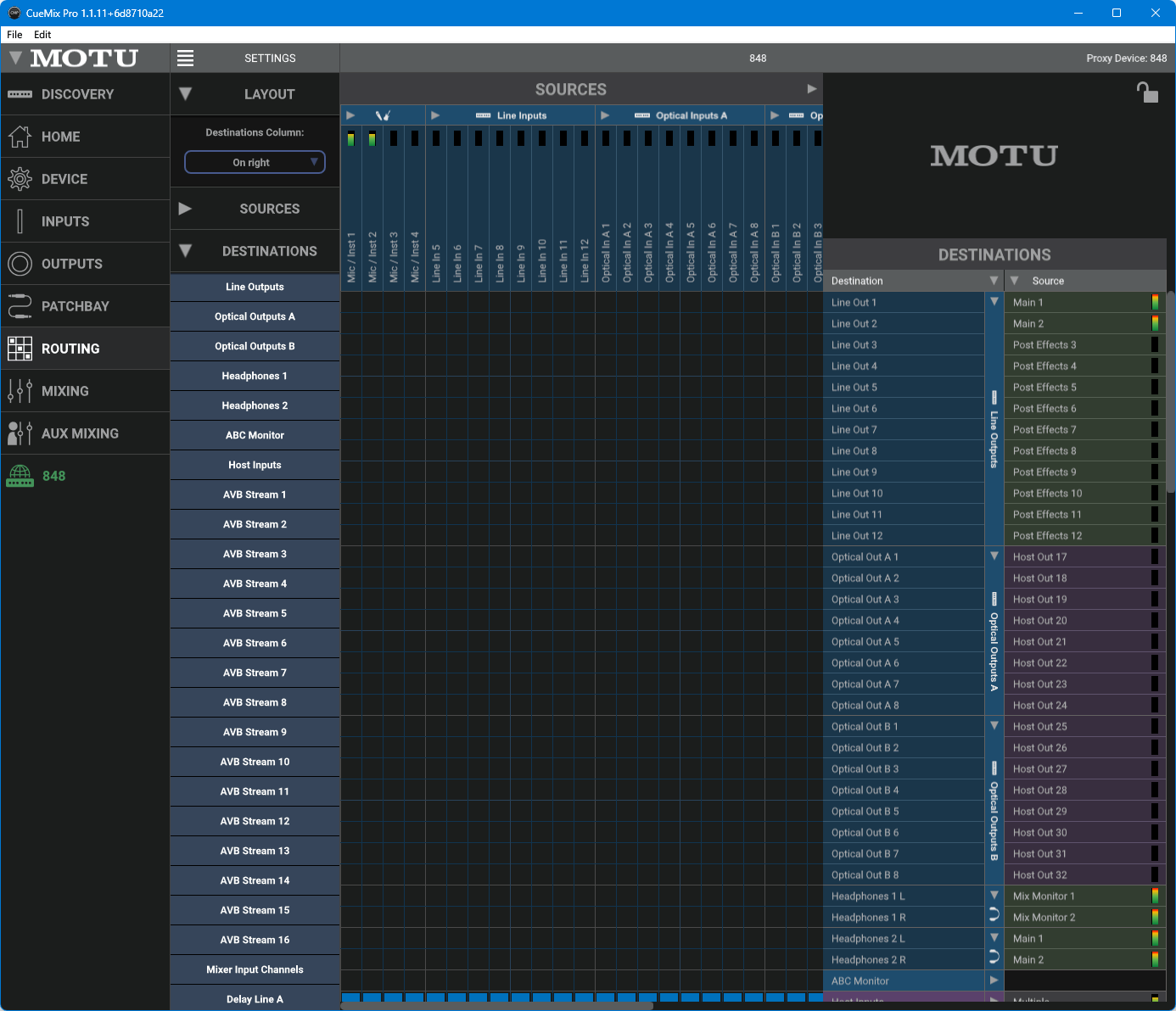

Роутинг позволяет увидеть стандартную матрицу коммутации.

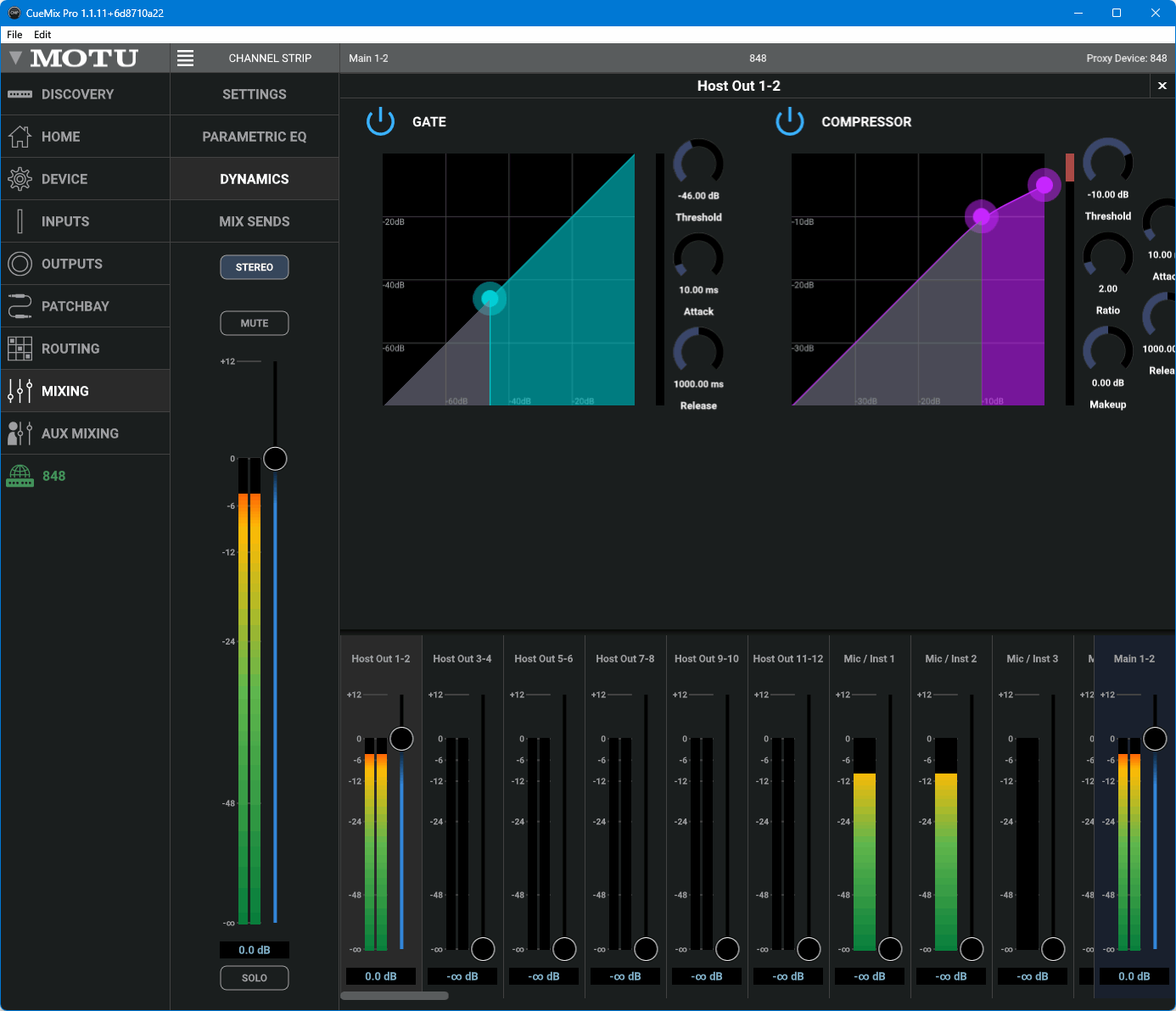

На вкладке MIXING присутствуют привычные всем фейдеры и возможность создания сабмикса для одной из имеющихся шин. На каждом канале доступны собственные настройки эквалайзера и динамической обработки. Ревербератор расположен на отдельной шине эффектов и имеет единые параметры для всех каналов. Качество всех эффектов хорошее, применимое в реальной жизни.

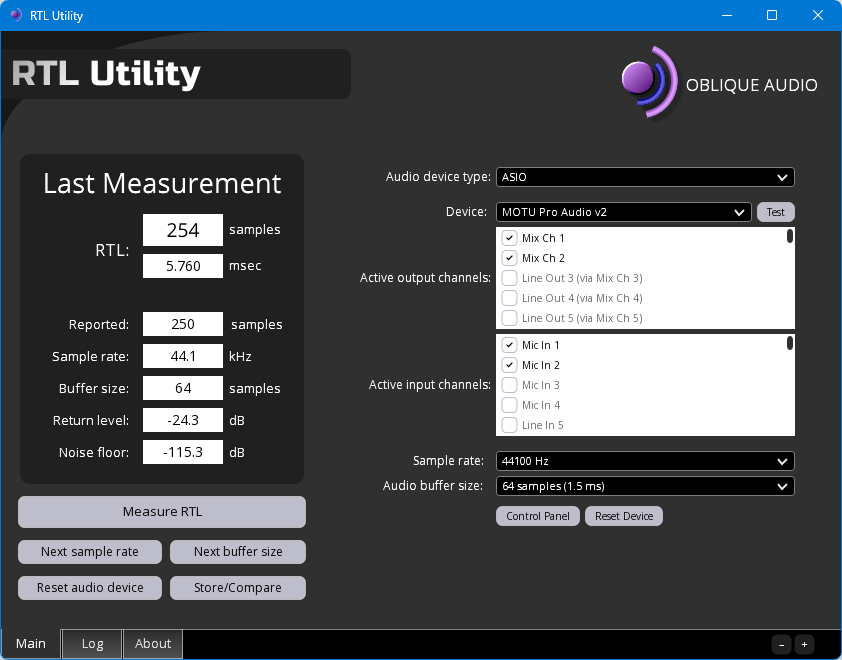

Мы измеряли RTL задержку при буфере 64 семпла при частоте 44 кГц и для нашего подключения USB3.0 получили 5.8 мс. В режиме 96 кГц при маленьком ASIO буфере 32 семпла можно получить до 2 мс.

Производитель заботливо прилагает в комплекет Thunderbolt 4 / USB4 кабель с надписью 40 Gbps 240W для подключения. И мы решили воспользоваться этим и протестировать именно такое подключение. Для этого в настольный компьютер под Windows 11 была установлена карта расширения ASUS ThunderboltEX 4, а в БИОСе активирована необходимая опция Thunderbolt. После включения MOTU 848 определила Thunderbolt, написав буквы TB рядом со словом HOST и значком компьютера.

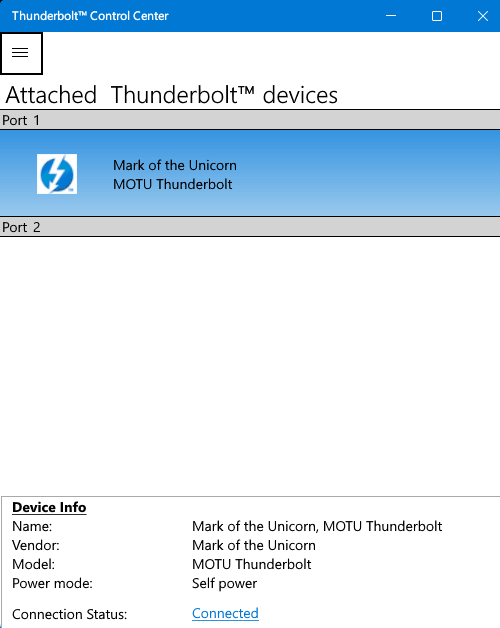

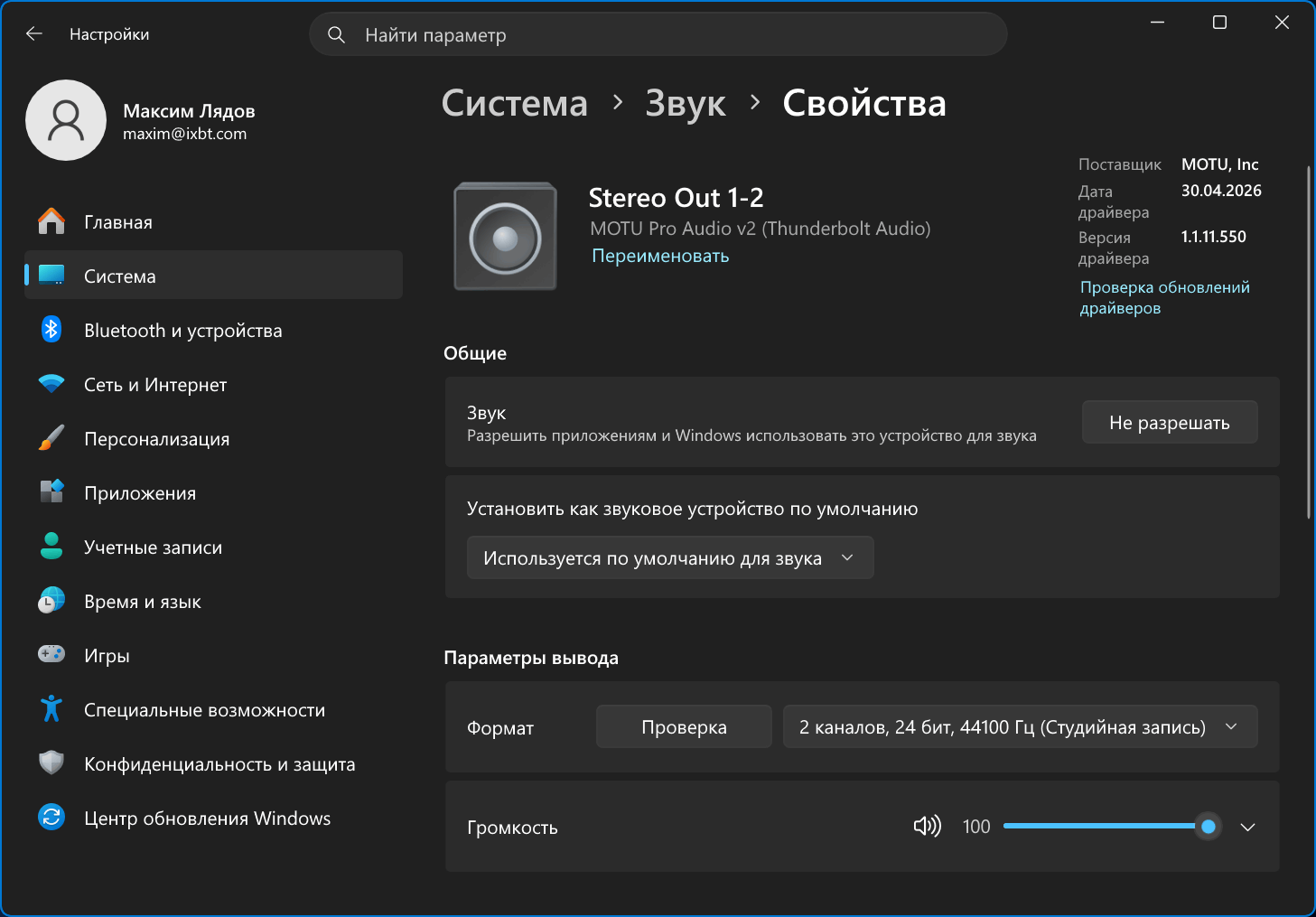

Также утилита Thunderbolt Control Center на стороне Windows находит MOTU Thunderbolt устройство. В операционной системе появляется устройство MOTU Pro Audio v2 (Thunderbolt Audio).

Панель CueMix Pro запускается и работает без каких-либо особенностей, в точности так же, как при подключении к стандартному USB порту.

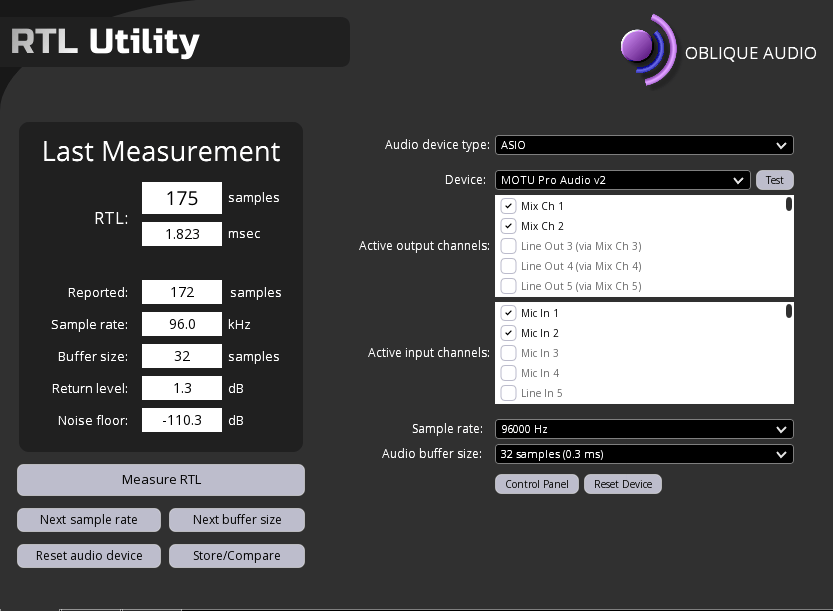

Мы измерили RTL и получили заветные 1,8 мс из рекламы производителя! Но будет ли с такими настройками работать профессиональное ПО с ASIO? Не появится ли щелков? В наших тестах всё работало отлично, как на воспроизведение, так и на запись. Заметим, что наша система имеет мощный CPU и оптимизирована для звуковых задач. То есть отключены все аппаратные затормаживания (C-State, парковка ядер и прочее).

Диагностика ASIO

Устройство обладает 12 аналоговыми и 16 цифровыми каналами. Поддерживаются частоты до 192 кГц.

Измерения в RMAA PRO

Мы приводим измерения, соединив выходы и входы.

Измерения в режиме 24 бит 44 кГц вынесены на отдельную страницу. Получился результат, подтверждающий заявленные высокие технические характеристики. Он совпадает со всеми остальными измерениями интерфейсов MOTU.

Все функции MOTU 848 хорошо продуманы для каждодневных студийных сценариев. Большие красивые цветные экранчики позволяют мониторить уровень всех каналов одновременно. Уровень яркости управляется во встроенном меню с помощью отдельной цифровой ручки и двух кнопок. Приложение CueMix Pro от версии к версии становится всё красивее и удобнее в эксплуатации.

Качество записи и воспроизведения находятся на таком же высоком уровне, как и у остальных моделей MOTU. Мы послушали звук в активных мониторах и в наушниках и остались довольны натуральностью тембров и динамикой. Качество аппаратных эффектов на входах очень высокое и ничем не уступает штатным обработкам в DAW. Важно, что обработка не вносит никакой задержки и не нагружает центральный процессор компьютера.

Выводы

MOTU 848 хорошо подойдет для крупных коммерческих студий, где востребовано большое количество каналов с распределенной установкой интерфейсов и единым управлением. Ведь тут самая продвинутая цифровая начинка с поддержкой Thunderbolt 4 / USB 4, а также с возможностью объединения нескольких интерфейсов в AVB сеть обычной витой парой 5-й категории. Необходимо заметить, что даже с обычным USB подключением задержка очень низкая, а при использовании Thunderbolt она становится рекордно низкой, до 1.8 мс в режиме 96 кГц! Как показали наши тесты, всё работает стабильно даже с рекордно низким буфером.

Для студий средних размеров будут интересны 12 входов и 12 выходов на разъёмах TRS. Благодаря встроенной продвинутой системе коммутации интерфейс легко заменит внешний аналоговый Patchbay. Также будут интересны возможности по обработке сигнала, что может заменить простенький 12 канальный микшер, с возможным подключением в разрыв аналоговых обработок и синтезаторов. Электронная начинка высокого студийного уровня позволяет эффективно заменить старое оборудование прошлого поколения.

Модель MOTU 848 содержит сбалансированное количество микрофонных входов и аналоговых выходов. Если нужно больше микрофонных предусилителей или они вовсе не требуются, стоит обратить внимание на абсолютно аналогичные модели MOTU 10pre и MOTU 16A с альтернативной конфигураций входов и выходов.
