Обзор и тест MOTU 16A – первый в мире Thunderbolt 4 / USB4 интерфейс

Американская компания MOTU продолжает обновление своих популярных рэковых студийных интерфейсов. Возглавляя лидерство в устройствах звукозаписи, производитель предлагает поистине уникальные возможности, такие как соединение нескольких интерфейсов в единую систему по витой паре AVB. В то же время, благодаря инновационному Thunderbolt 4 / USB4 подключению MOTU 16А способен обеспечить рекордно низкую задержку 2 мс и цифровую обработку звука во встроенном DSP, с удобным управлением микшером через приложение с компьютера или с iPad.

Основные особенности MOTU 16A

• первый в мире аудиоинтерфейс Thunderbolt 4 / USB4
• 32 x 34 полноразмерный блок с DSP, микшером, эффектами и сетевыми функциями
• два 3,9-дюймовых 24-битных RGB ЖК-дисплея 480 x 128 с точным пикметрами для всех входов/выходов
• превосходные аналоговые аудиохарактеристики благодаря ESS Sabre32 Ultra ЦАП
• сверхнизкая задержка и высокопроизводительные драйверы MOTU (~2 мс RTL с буфером 32 сэмплов при 96 кГц)
• универсальная связь с помощью прилагаемого кабеля USB-C 40 Гбит/с (совместимого с Thunderbolt 3/4, USB4, USB3 и USB2)
• 66 одновременных аудиоканалов (32 входа и 34 выхода)
• цифровой микшер с 64 входами на базе DSP с 32 шинами и эффектами DSP (реверберация, 4-полосный эквалайзер, гейт, компрессор и ФВЧ)
• маршрутизация и разделение Patchbay с интуитивно понятными виртуальными соединительными кабелями для легкой маршрутизации любого исходного сигнала к любому месту назначения
• 2 порта Gigabit Ethernet поддерживают гирляндную связь AVB и подключение к сети с помощью стандартных кабелей CAT-5/6
• 16 8-канальных потоков AVB входа/выхода (128 аудиоканалов входа/выхода) с переменным размером потока (1-8 каналов) на поток
• управление по Wi-Fi из приложения CueMix Pro на нескольких мобильных устройствах
• функции управления сетью (обнаружение и управление несколькими устройствами в сети)
• точное усиление для всех аналоговых входов и выходов с шагом 1 дБ
• функции контрольной комнаты включают Talkback и выбор монитора A/B/C через ПО CueMix Pro
• выход для наушников с независимым регулятором громкости и ручкой выбора источника
• 16 балансных аналоговых выходов TRS 1/4 дюйма с постоянным током и измеренным динамическим диапазоном 125 дБ
• 16 балансных аналоговых входов TRS 1/4 дюйма с измеренным динамическим диапазоном 120 дБ
• 2 банка оптических цифровых входов/выходов (16 каналов ADAT с частотой дискретизации 1x) с дополнительным стерео TOSLink на банке A
• вход/выход/проходной режим Word Clock
• выходы TRS с постоянным током могут использоваться для управления модульными синтезаторами с хост-DAW с помощью управляющего напряжения (CV)
• поддержка частот дискретизации от 44,1 до 192 кГц
• форм-фактор 1U с прочной стальной конструкцией
• совместимость с USB аудио классом для работы по принципу «plug-and-play» в macOS и iOS (драйвер не требуется)
• Loopback для микширования выхода хост-программного обеспечения с входами Live 16A для стриминга и подкастинга
• гибкая система измерения на передней панели с отображением показаний только для аналоговых входов/выходов, только для цифровых входов/выходов и для всех каналов
• приложение CueMix Prо для управления микшированием и настройками с Mac, PC или устройства iOS
• включено программное обеспечение MOTU Performer Lite
• более 100 инструментов (в Performer Lite)
• более 6 ГБ бесплатных лупов, сэмплов и звуков Big Fish Audio, LucidSamples, Loopmasters и MOTU.

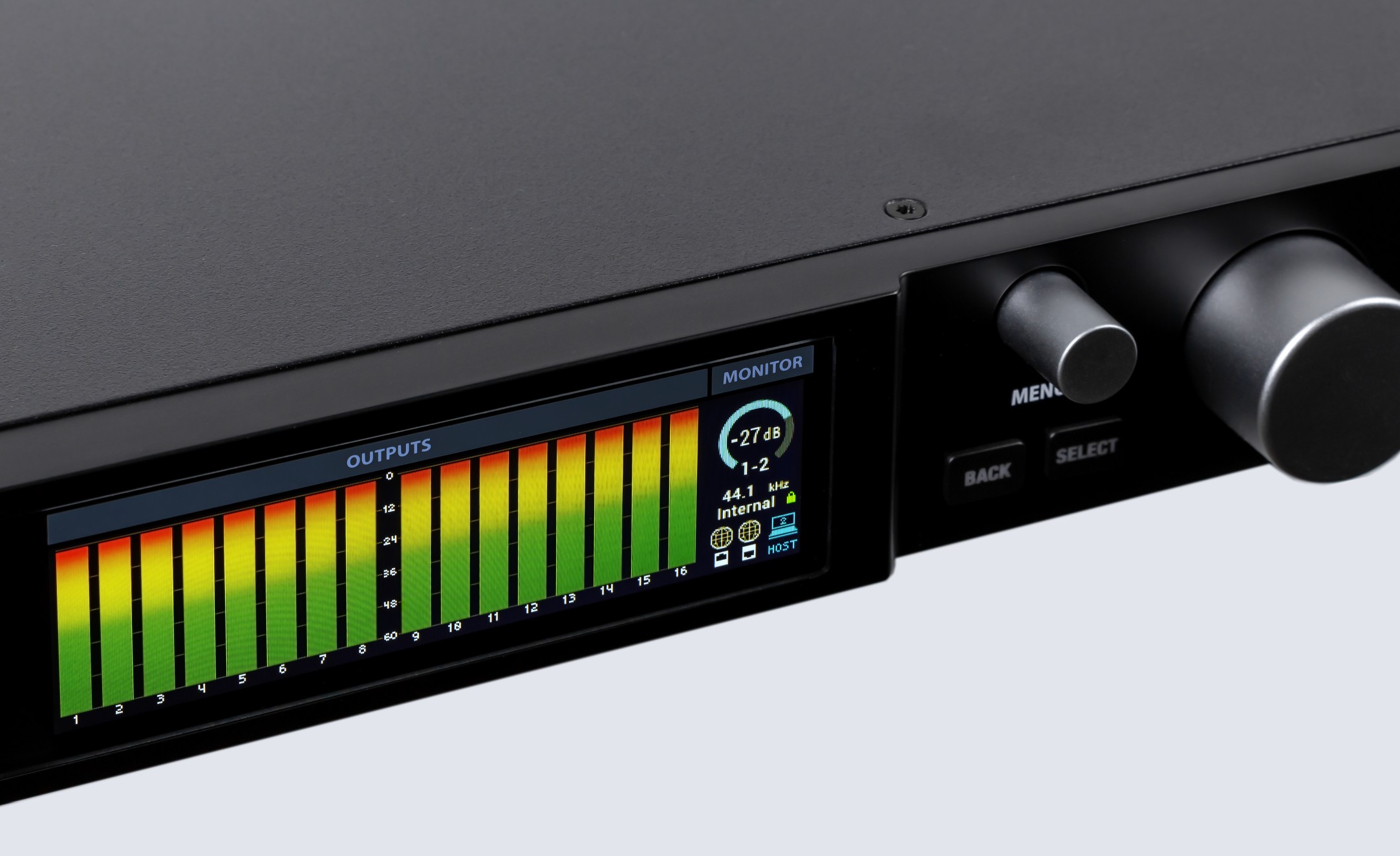

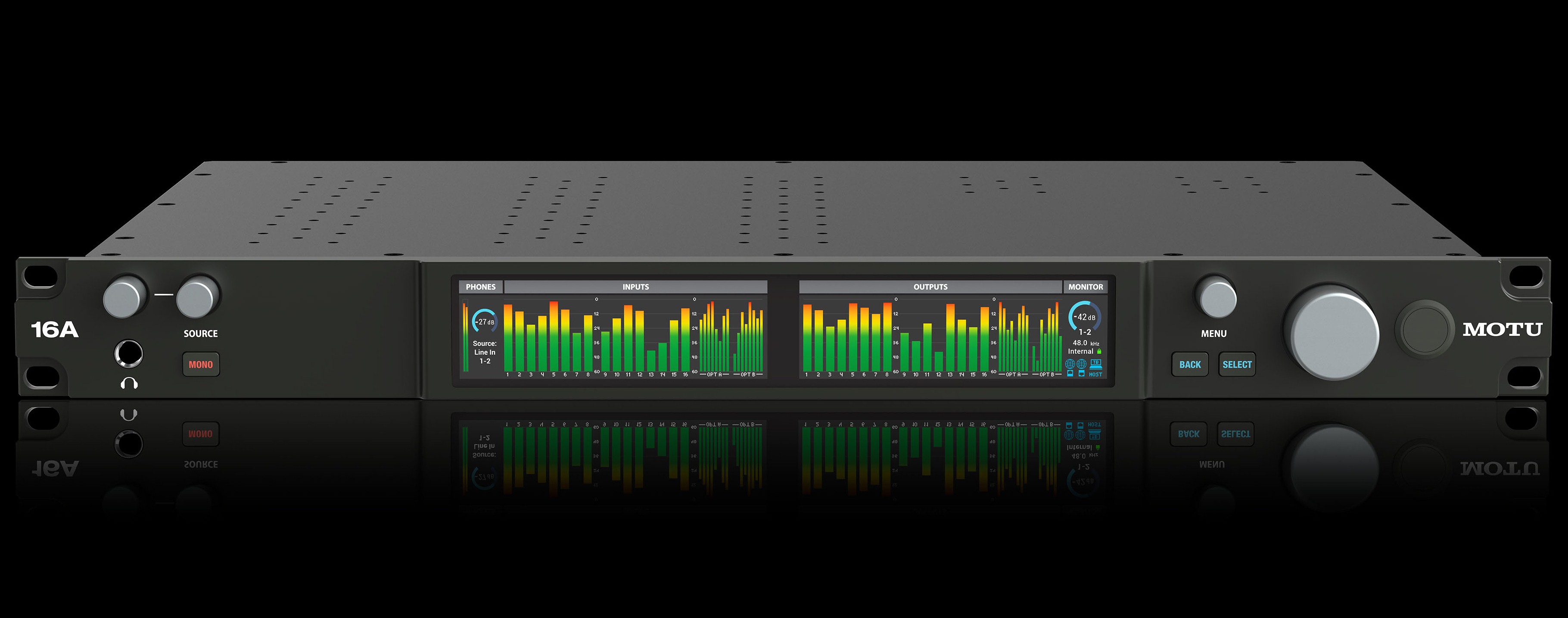

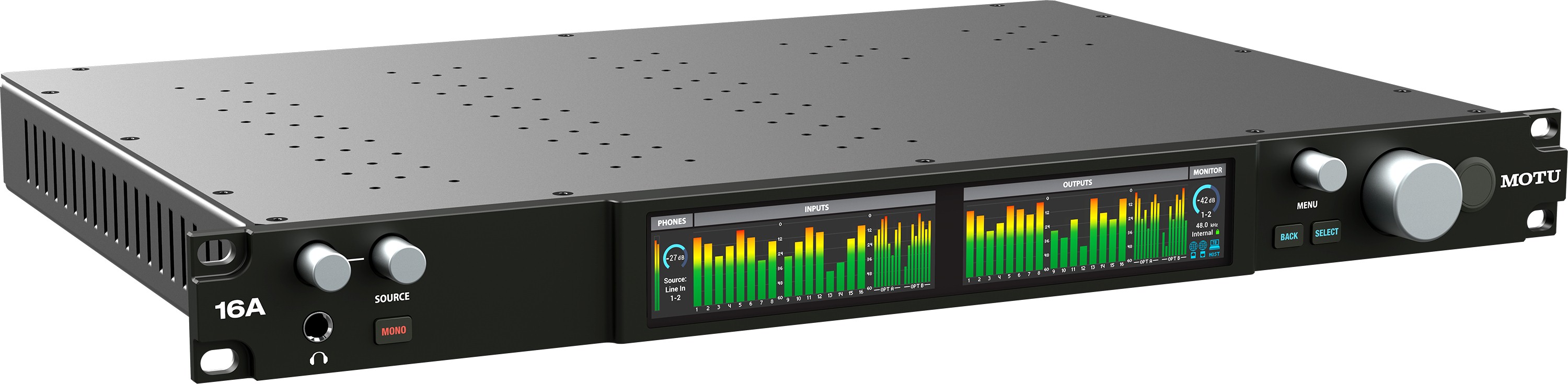

Крепкий металлический корпус из алюминия имеет фрезерованную переднюю панель с металлическими ручками. Есть крепления для установки в стандартную рэковую стойку. Два ярких 3.9-дюймовых цветных TFT экрана с индикацией уровня всех каналов или только аналоговых на выбор.

MOTU 16A подключается к Mac, ПК или устройству iOS с помощью входящего в комплект кабеля USB4, совместимого с Thunderbolt 3/4. Обеспечивается полная обратная совместимость с USB3 и USB2. Два порта Thunderbolt 4/USB4 Type-C служат для соединения устройств цепочкой. Интегрированный коммутатор AVB Gigabit Ethernet делает возможным каскадирование нескольких интерфейсов.

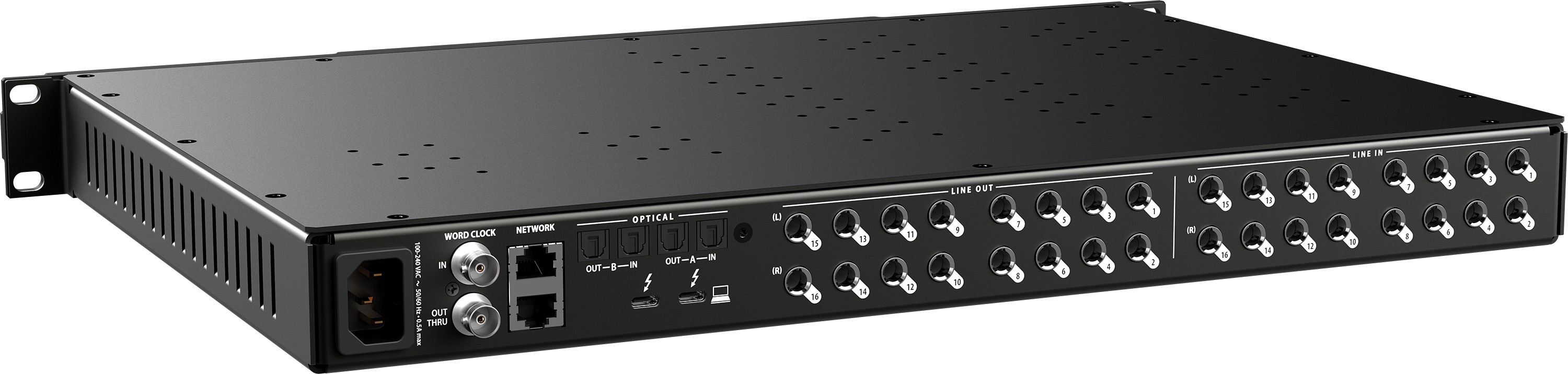

Общее количество цифровых каналов составляет 256 (128 входов и 128 выходов). Общая задержка входа и выхода (RTL) менее 2 мс (при 96 кГц с буфером 32 семпла). 16 балансных аналоговых входов и выходов TRS линейного уровня. Два банка 8-канальных оптических входов/выходов ADAT. Есть BNC разъемы Word Сlock I/O (с опциональным Thru) для синхронизации.

Характеристики выходов и выходов, а также максимальный размах сигнала указан в таблице:

Аналоговые выходы, оснащенные чипами ЦАП ESS Sabre32, обеспечивают измеряемый динамический диапазон 125 дБ с Кг+шум -114 дБ. Все входы и выходы управляются с шагом 1 дБ. Все линейные выходы имеют режим DC-coupled для управления модульными синтезаторами.

Цифры такие же, как у нового интерфейса 2024 года MOTU 828 рэковый конвертер USB3.2 с очень похожей начинкой. Ключевое отличие 828 от 16A, на наш взгляд, заключается в микрофонных входах. По задумке производителя, модель 16A является чистым интерфейсом ввода-вывода, без интегрированных предусилителей.

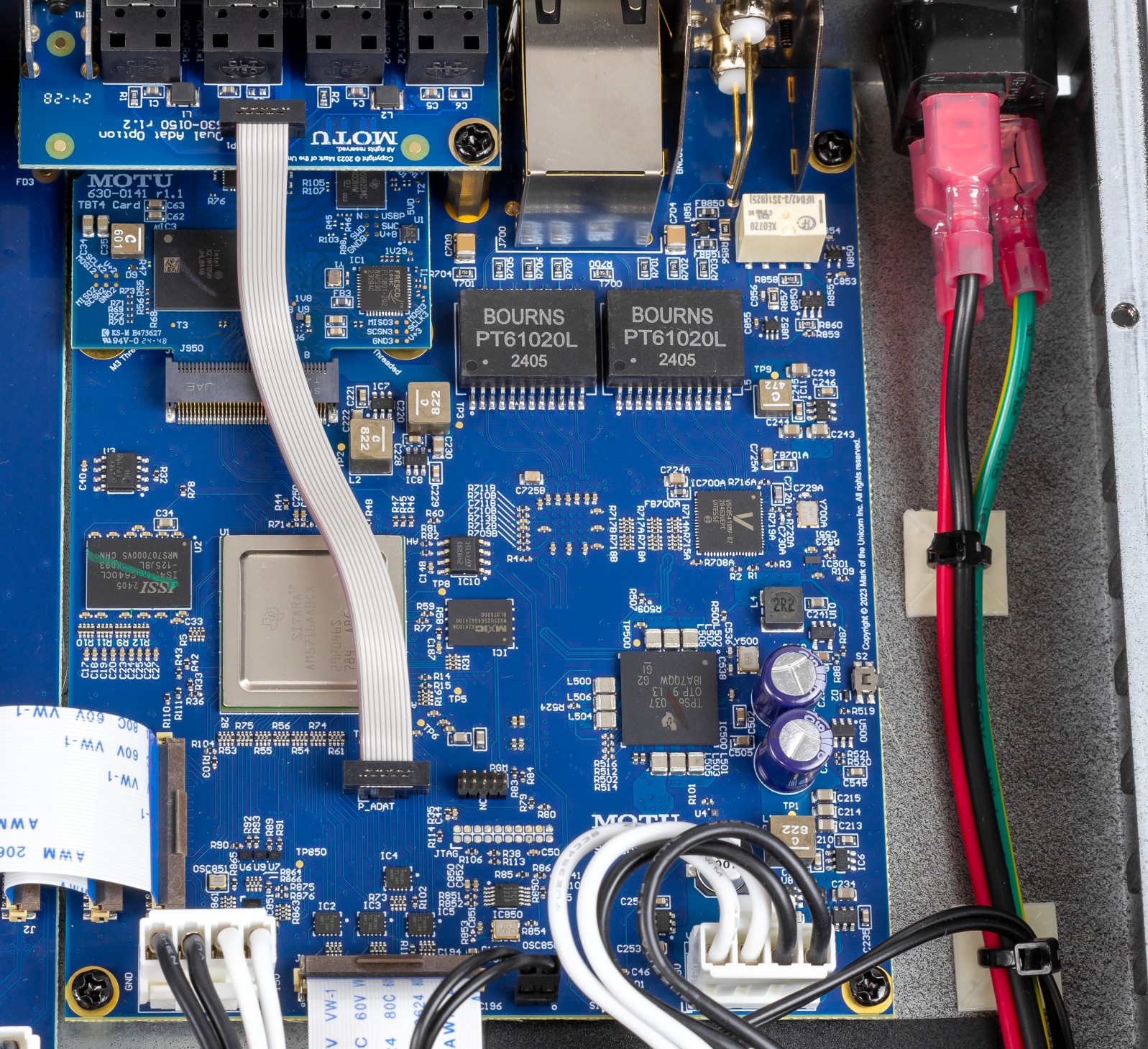

Цифровая начинка очень похожа на модель 828. Главный ARM Cortex-A15 процессор TI Sitara 5716 с интегрированным аппаратным DSP.

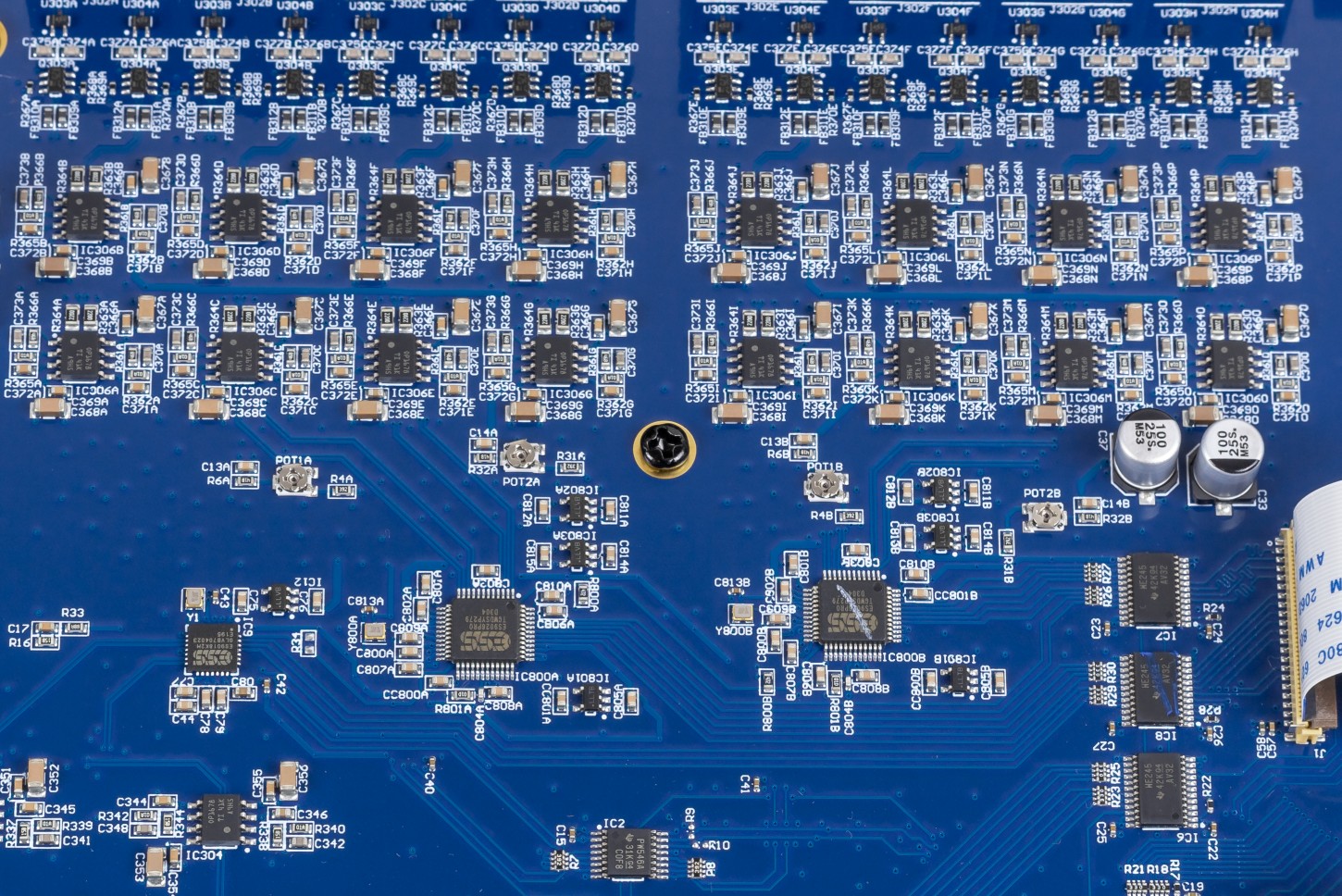

Как и в прочих продуктах MOTU, для воспроизведения используется восьмиканальный чип ЦАП ESS ES9026PRO, который обладает следующими паспортными характеристиками: динамический диапазон 124 дБА, Кг+шум -110 дБ. Выход на наушники обслуживает двухканальный ЦАП ES9018K2M (ДД 127 дБ, Кг+шум -120 дБ).

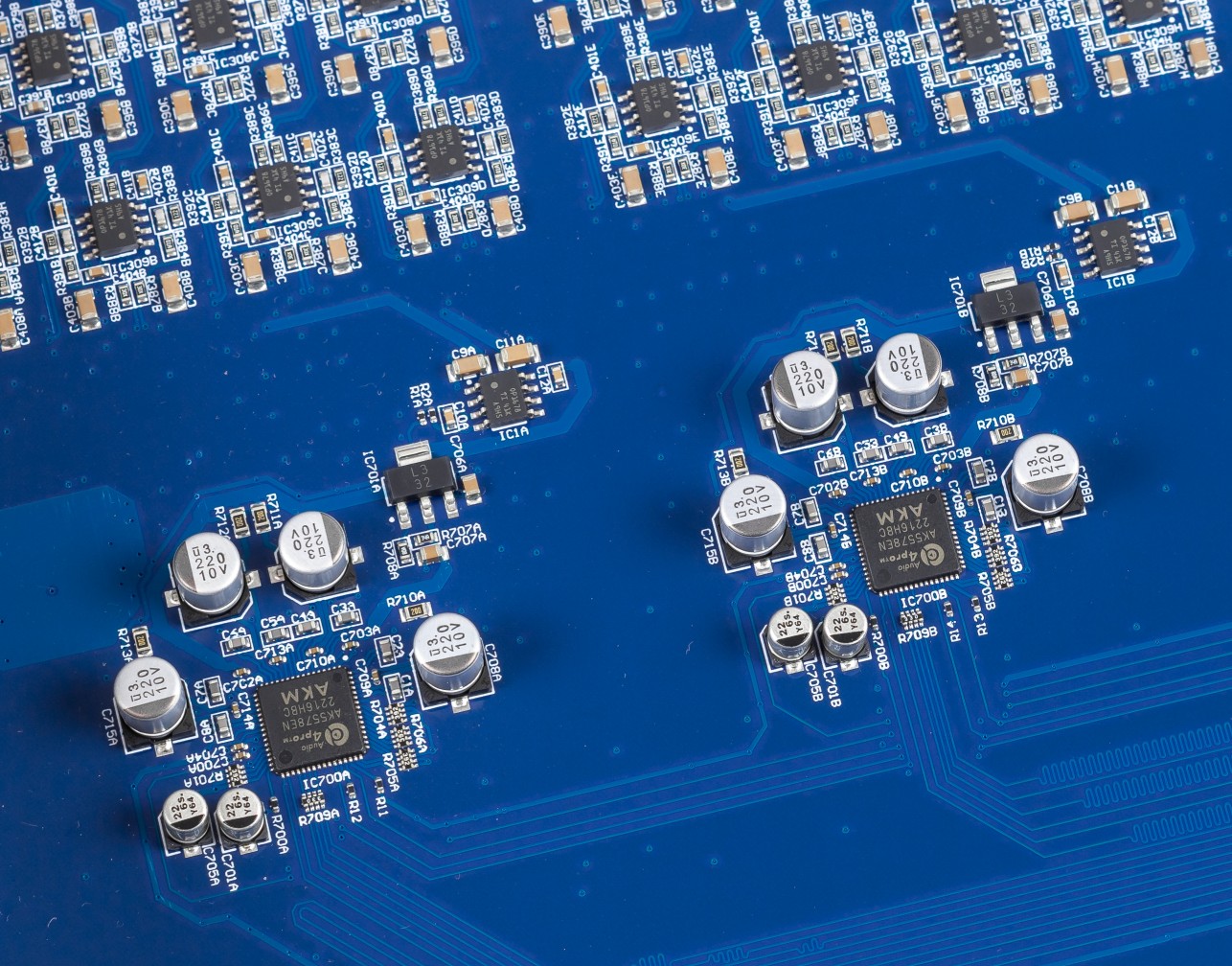

Для оцифровки используется популярный 8-канальный 32-битный АЦП AKM AK5578. Его динамический диапазон составляет 121 дБА, а коэффициент гармонических искажений и уровень шума менее -112 дБ.

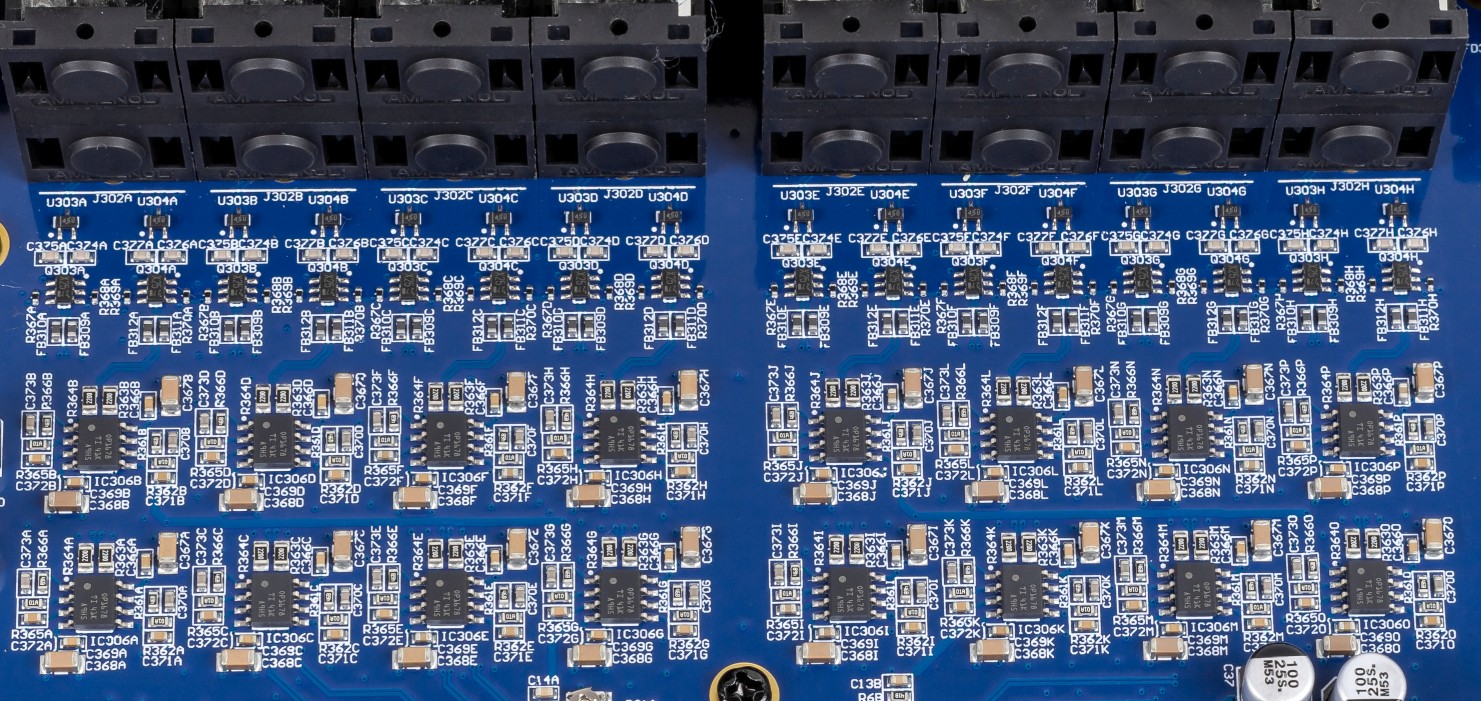

Двухканальные операционные усилители TI OP1678 обладают низкими искажениями.

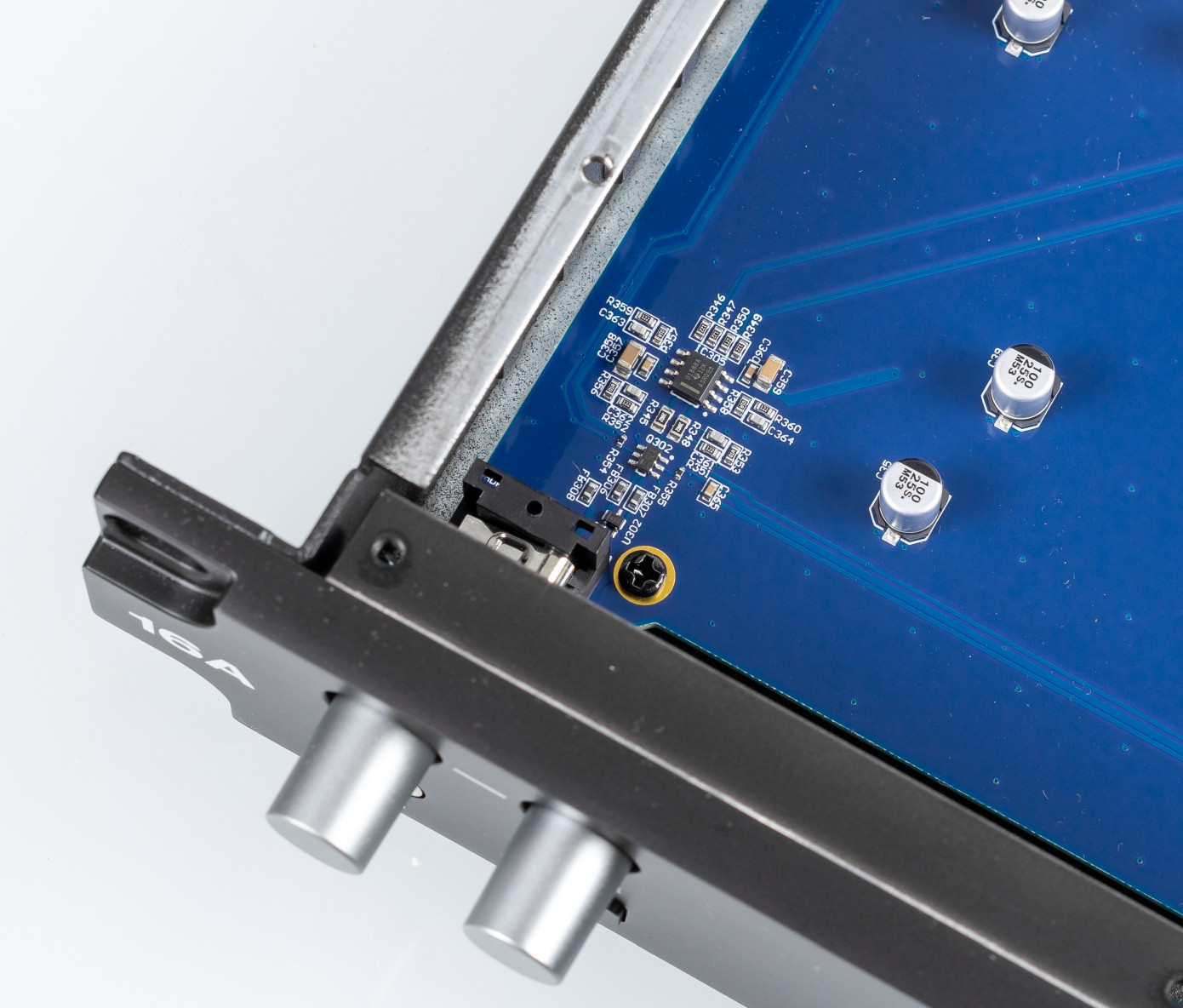

Встроенный усилитель OPA1688A отвечает за подключение наушников, его выход усилен дополнительной схемой до +3.5 Vrms, а импеданс выхода снижен до 1 Ом.

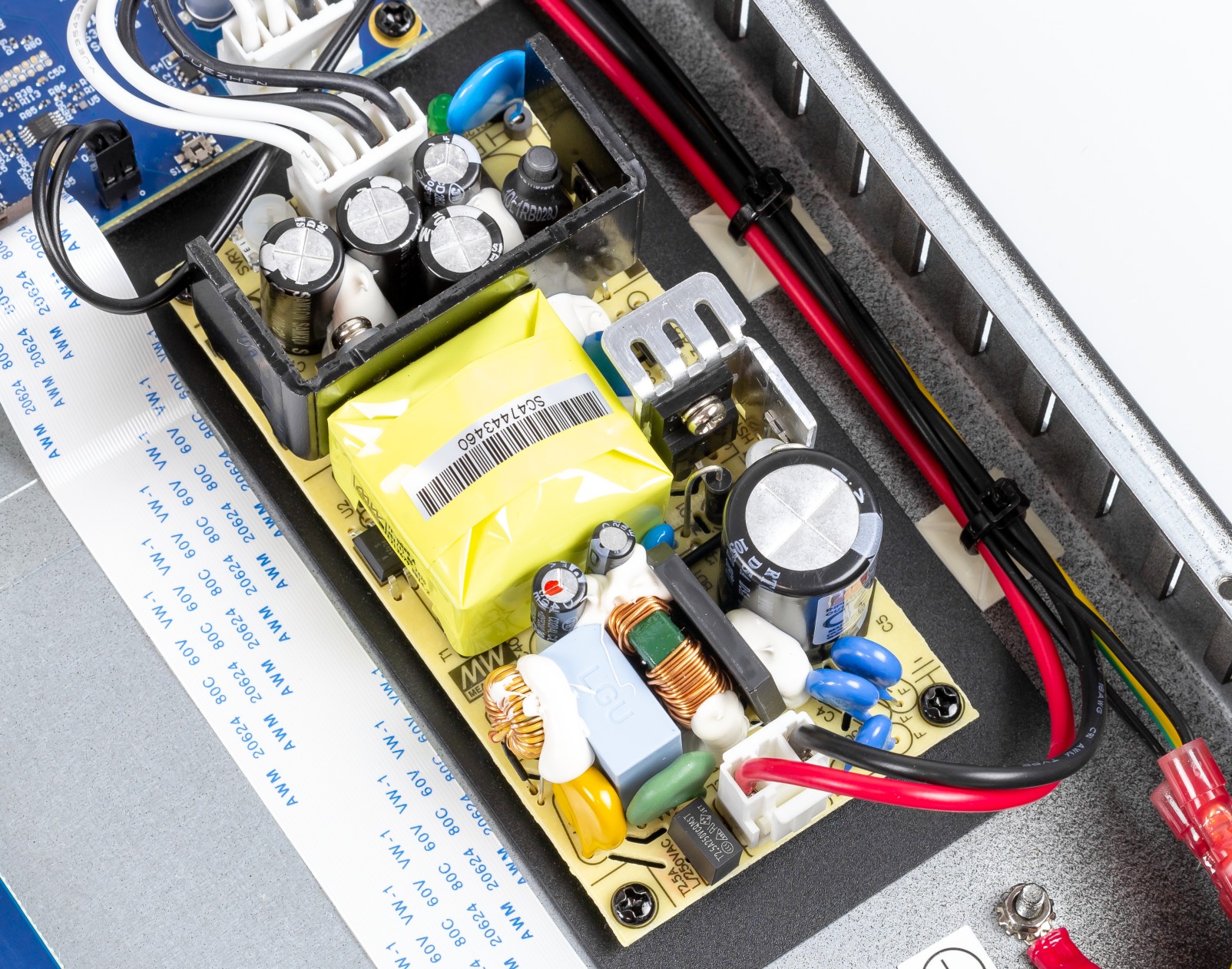

На отдельной плате поодаль расположен фирменный импульсный блок питания MeanWell, с широким входным напряжением 100-240 Вольт.

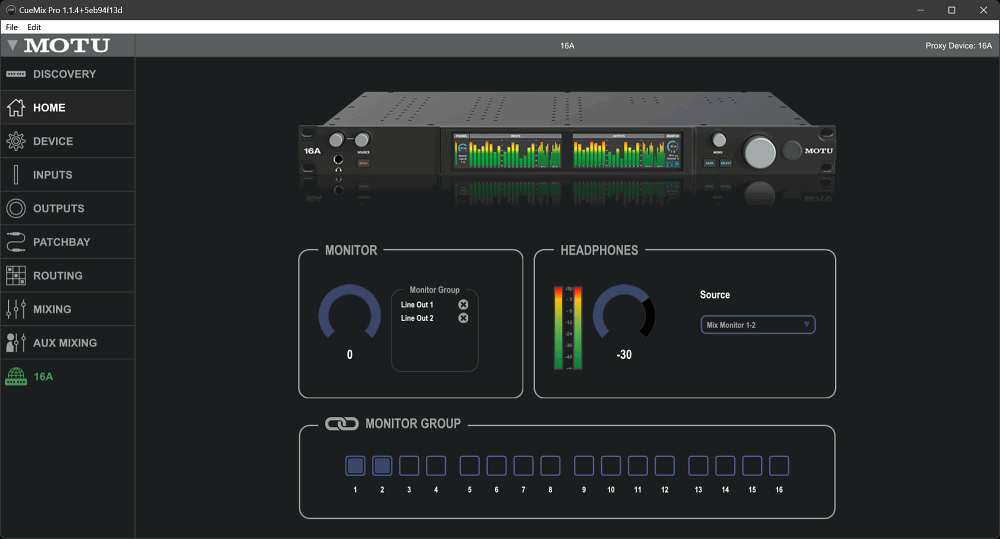

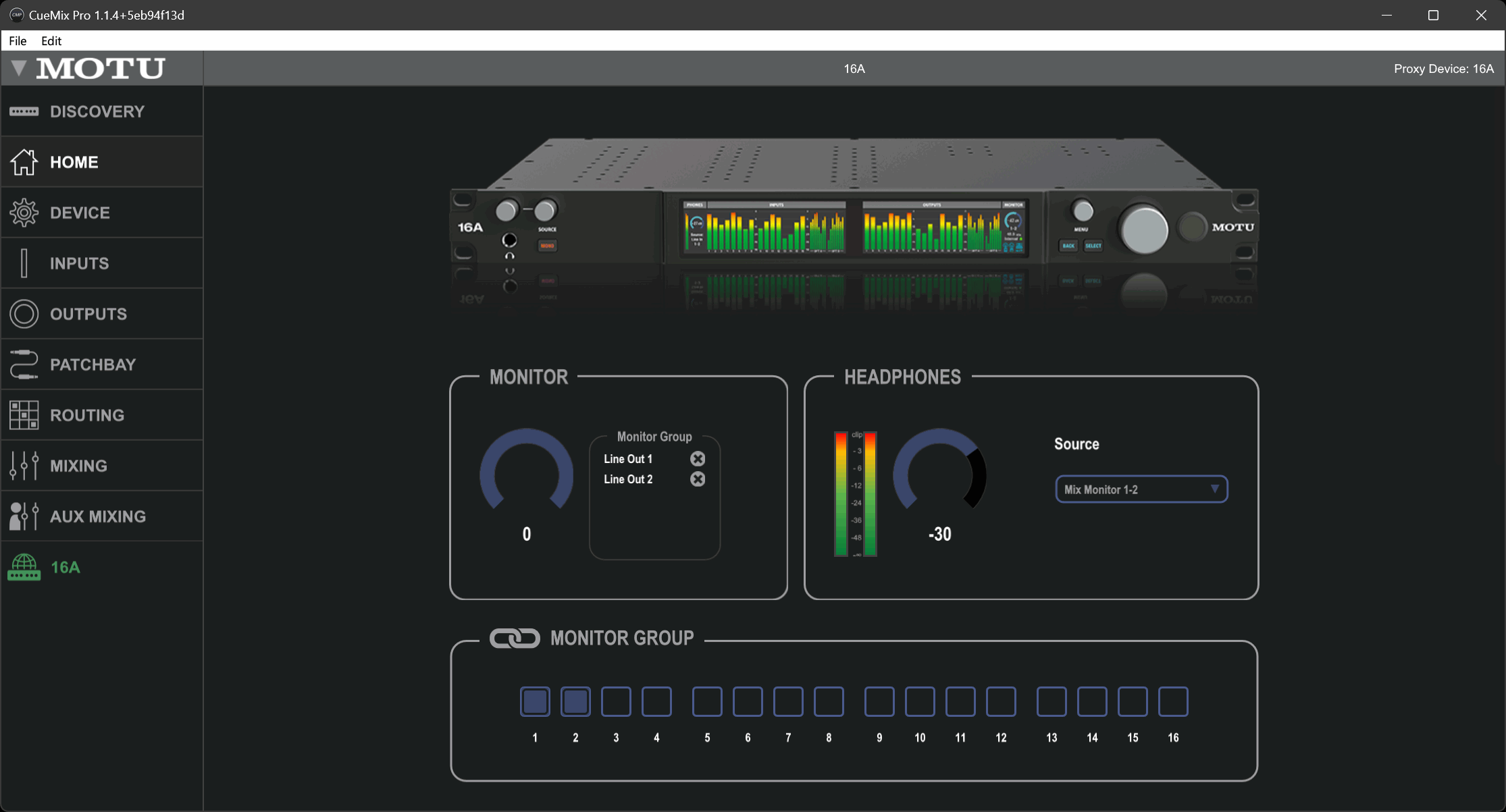

Панель CueMix Pro имеет одинаковый интерфейс пользователя для любых устройств MOTU и интуитивно понятна в использовании.

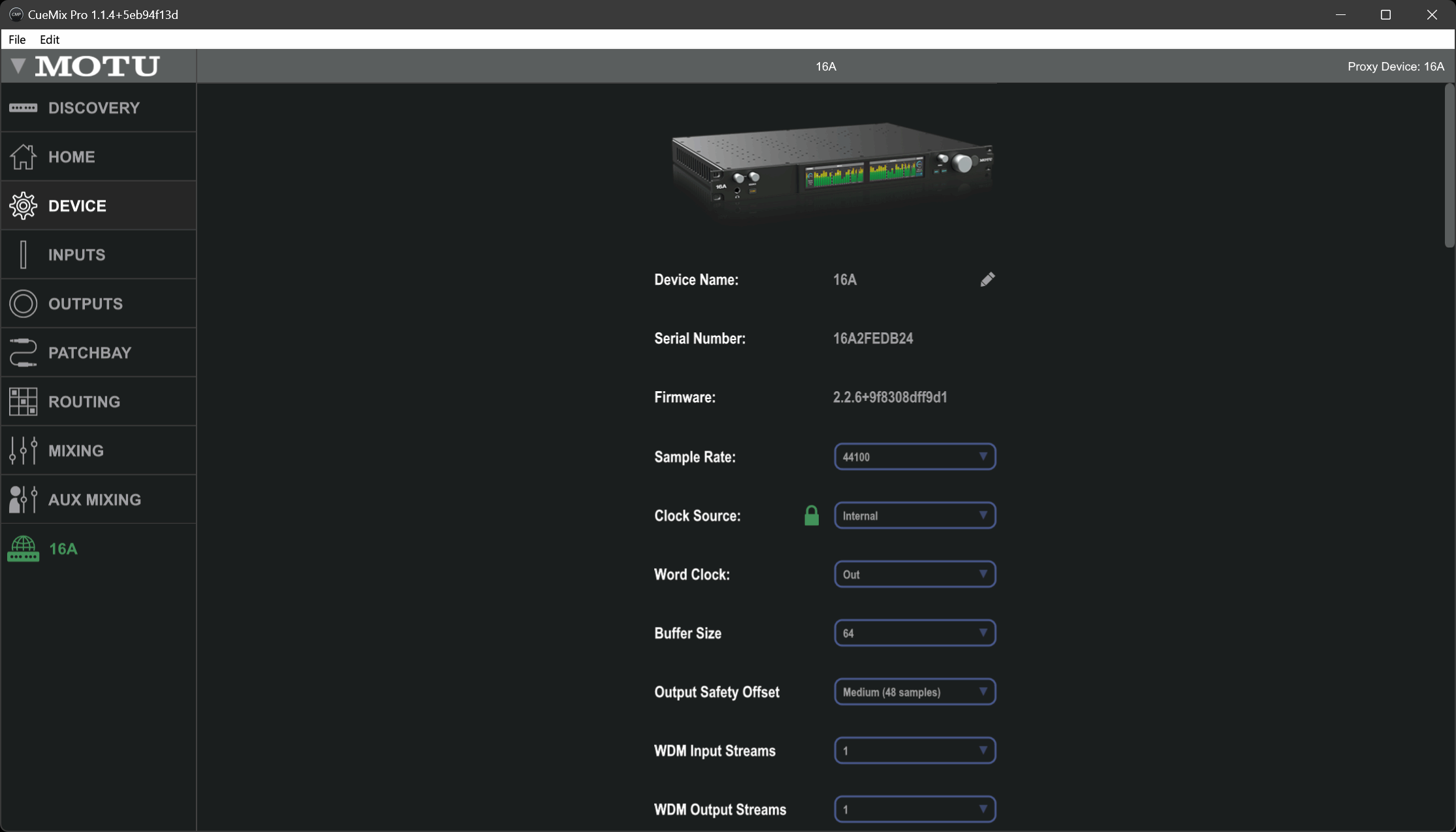

Для выбранного устройства доступны аппаратные настройки, такие как выбор источника клока и частота работы микшера. Для работы с эффектами можно выбирать частоты вплоть до 96 кГц.

Микшер, доступный в прилагаемом приложении CueMix Pro, предоставляет 32 шины, а также мейн, реверберационные, мониторные и соло-шины. Все входы микшера и выходные шины оснащены 4-полосным параметрическим эквалайзером двойной точности и компрессором для всех частот дискретизации до 96 кГц. Все входные каналы включают ФВЧ фильтр и гейт. Кнопка «Talk» в CueMix Pro и кнопка выбора мониторов «A/B/C».

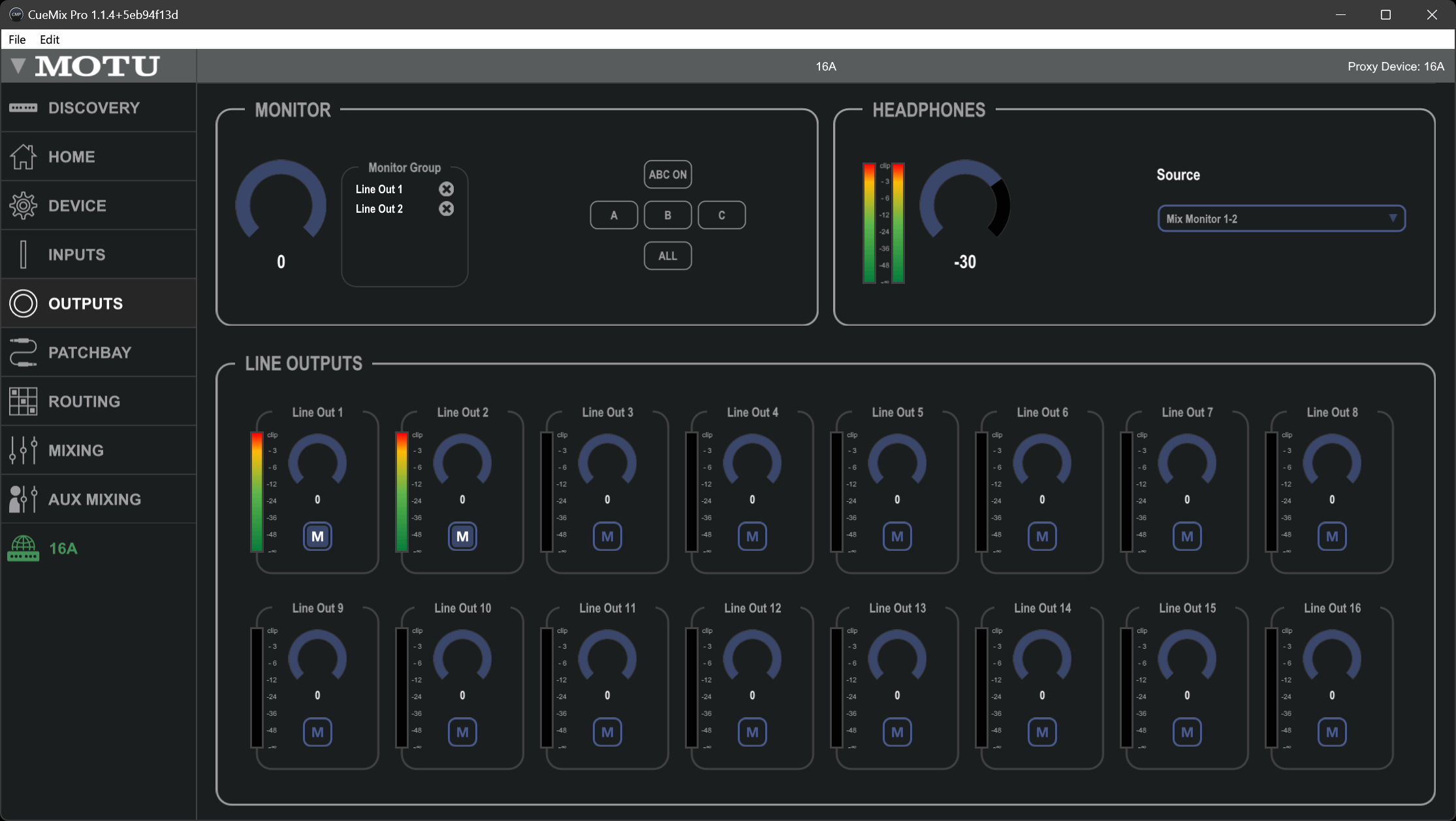

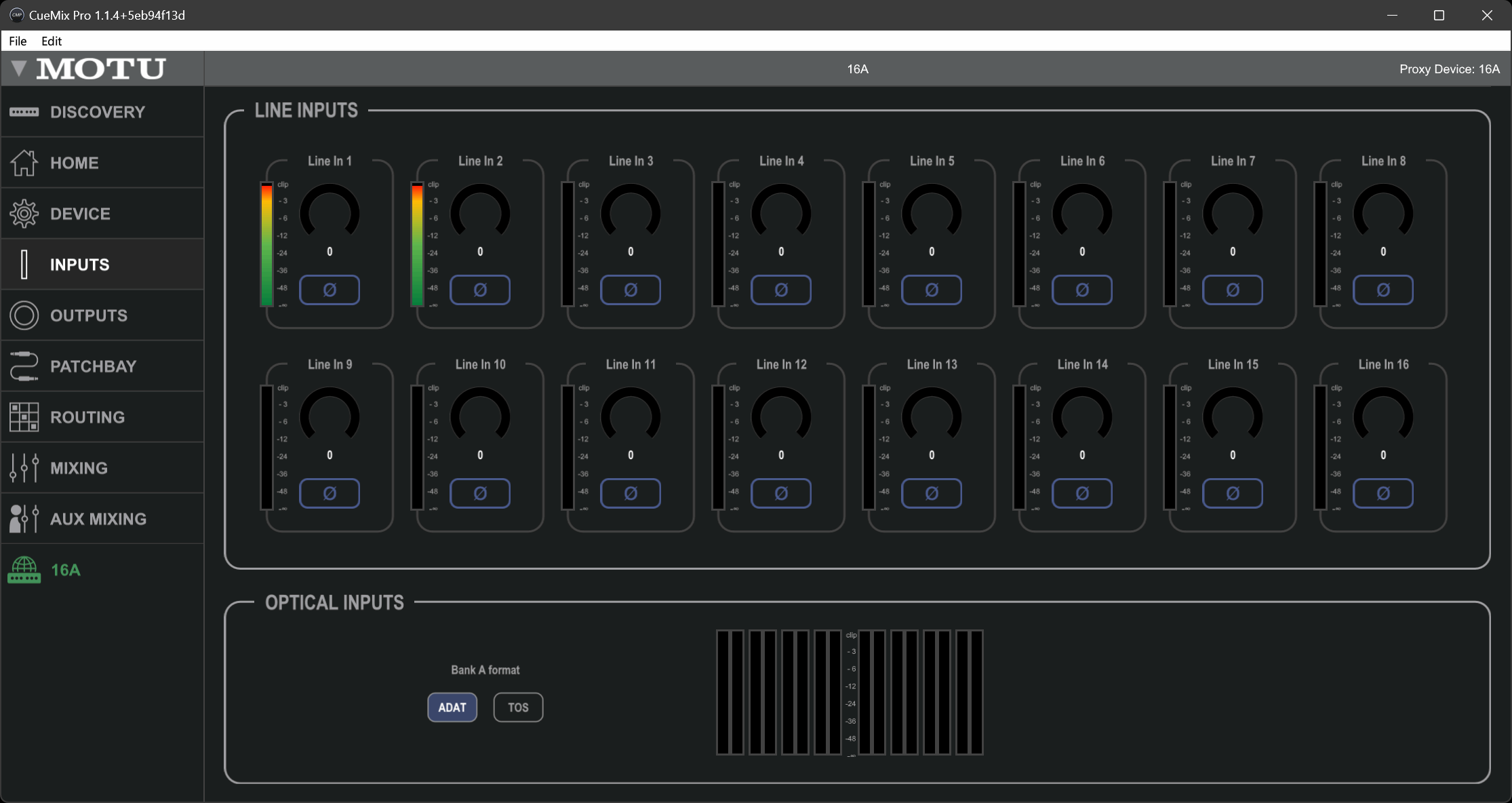

Все разъемы оснащены отдельными пикметрами и поворотными регуляторами уровня, так как это аппаратная настройка конкретного разъёма, а не фейдеры микшера. Выход на наушники имеет выбираемый из списка источник звука, что весьма удобно.

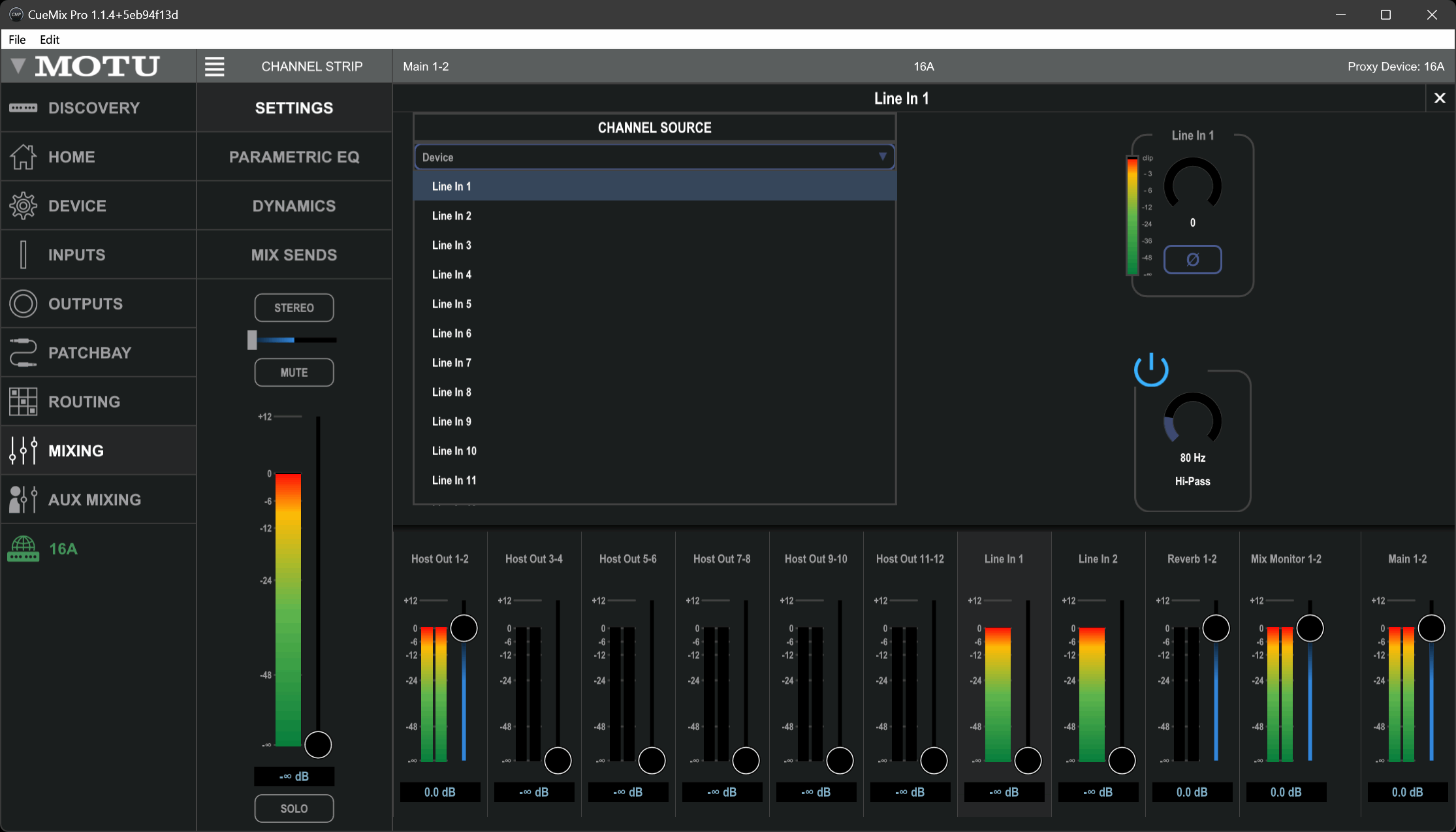

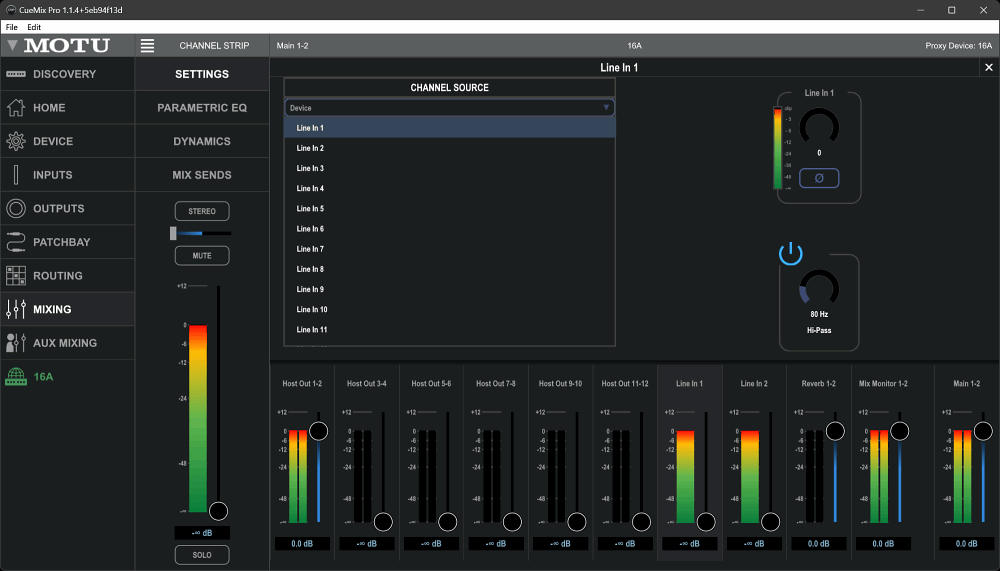

На вкладке MIXING присутствуют привычные всем фейдеры и возможность создания сабмикса для одной из имеющихся шин.

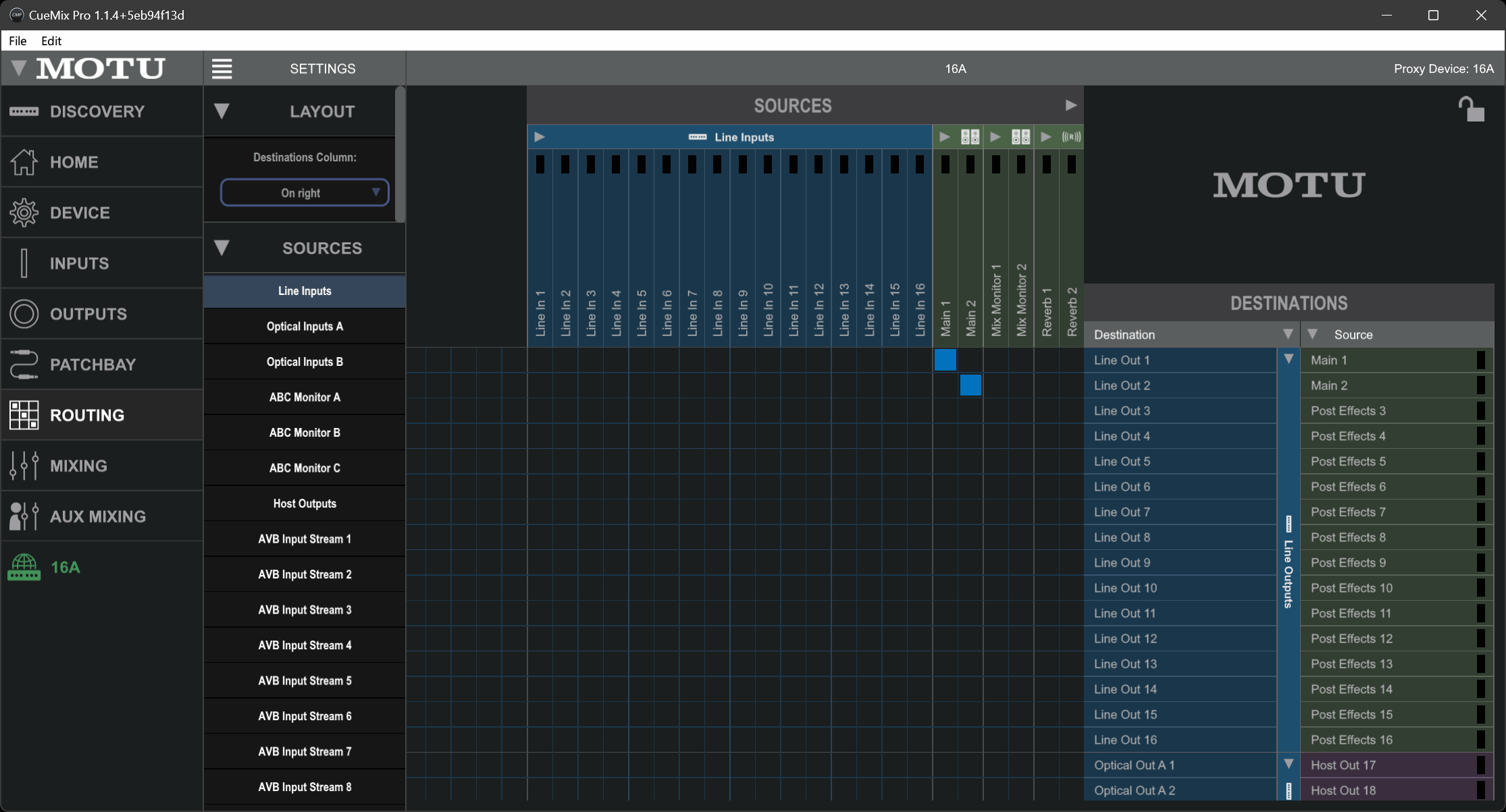

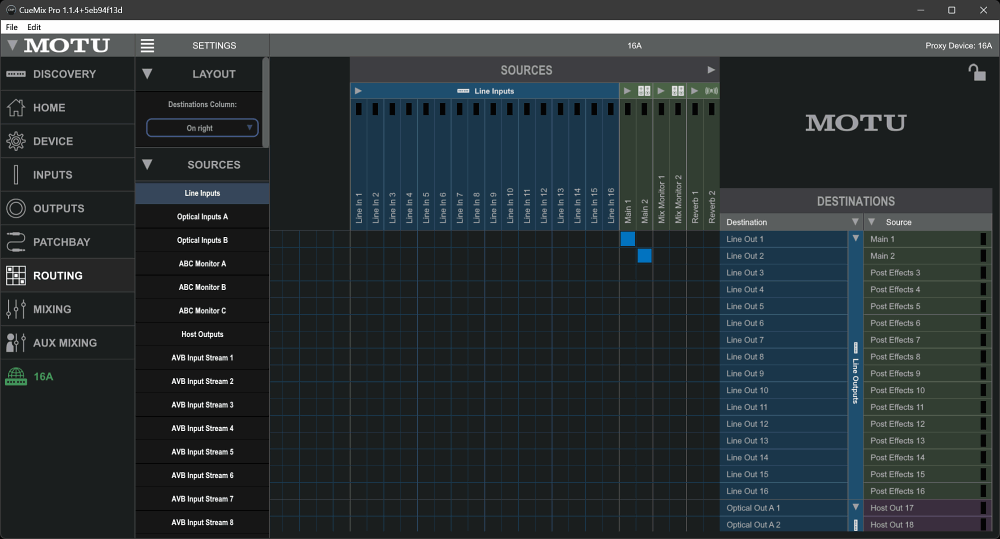

Роутинг позволяет увидеть стандартную матрицу коммутации.

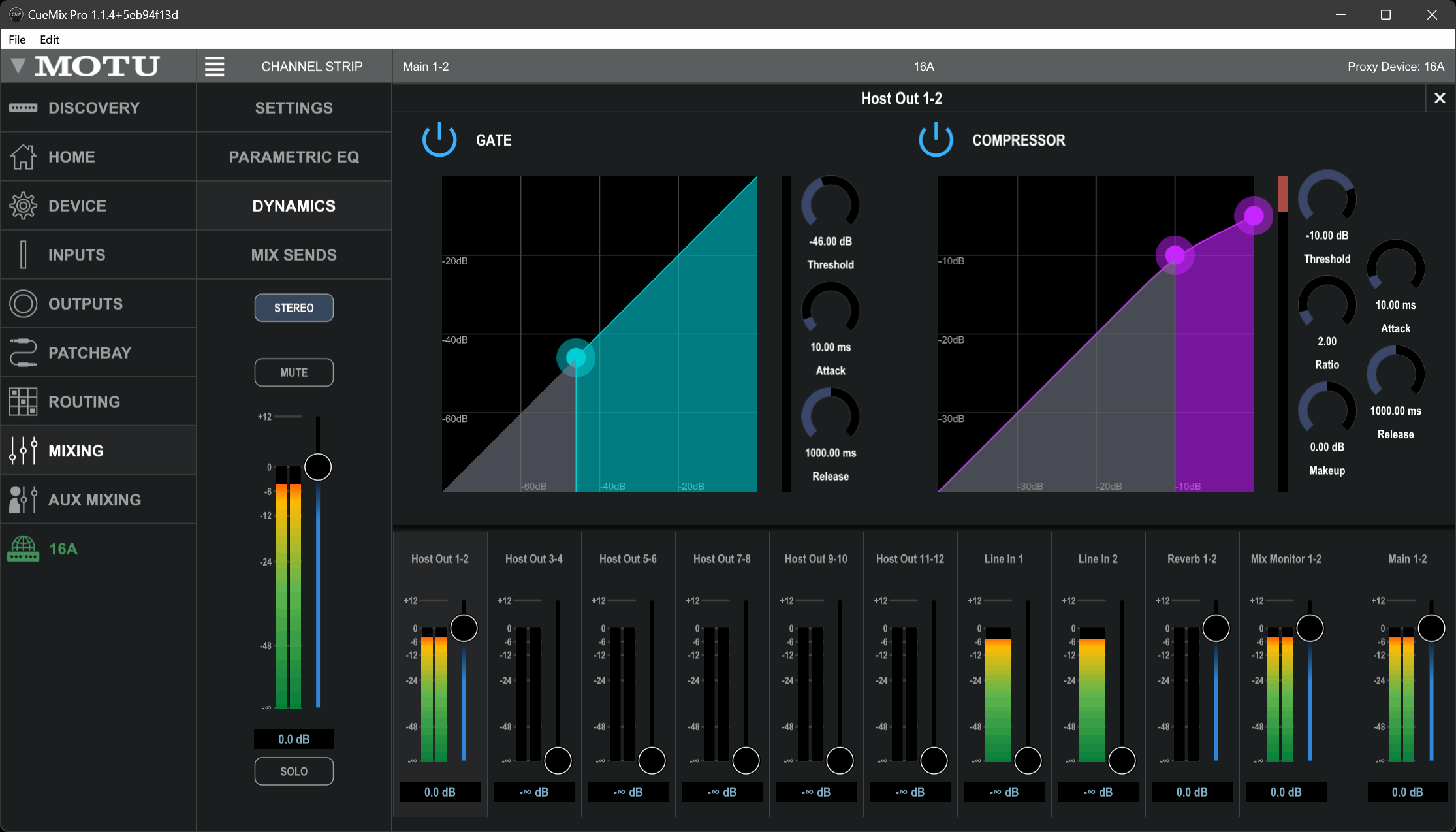

На каждом канале доступны собственные настройки эквалайзера и динамической обработки. Ревербератор расположен на отдельной шине эффектов и имеет единые параметры для всех каналов. Качество всех эффектов хорошее, применимое в реальной жизни.

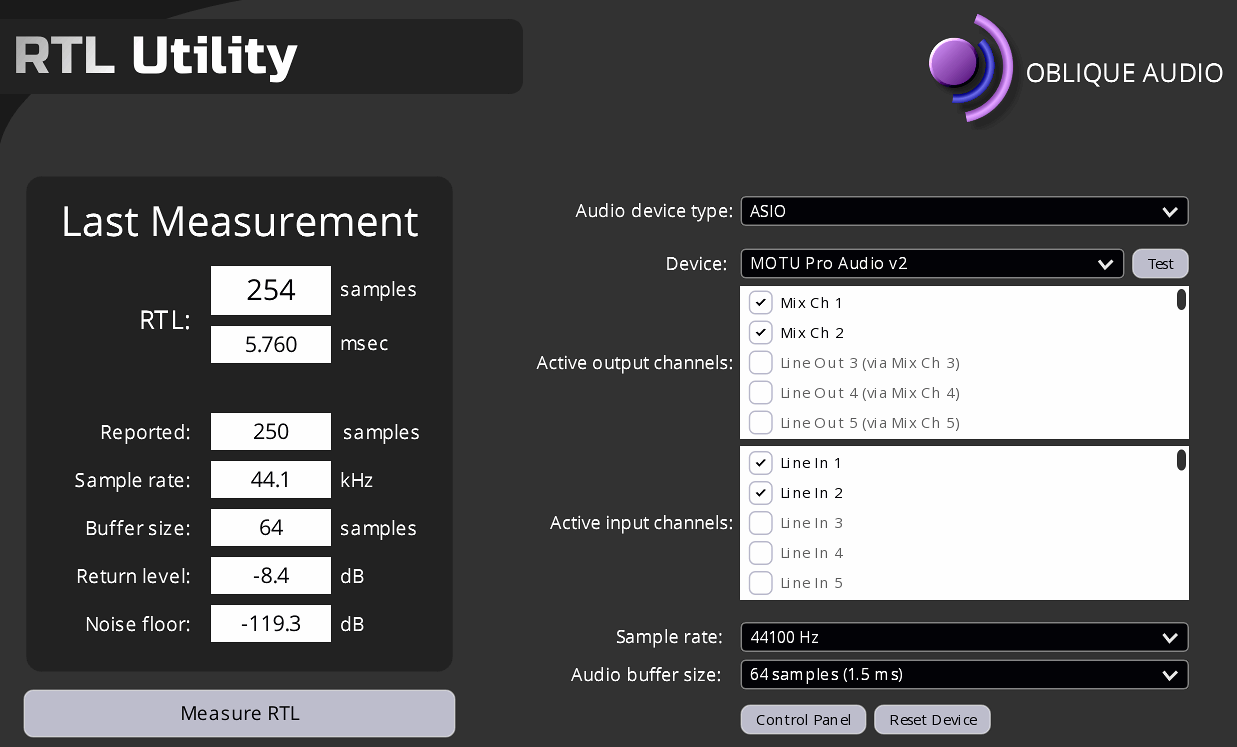

Мы измеряли RTL задержку при буфере 64 семпла при частоте 44 кГц и для нашего подключения USB2.0 получили 5.8 мс. В режиме 96 кГц при маленьком ASIO буфере 32 семпла можно получить и 2 мс. Стоит ли ставить такое экстремальное значение? Да, если вы используете какую-то программную обработку в реальном времени или виртуальные инструменты, например, при игре на MIDI-клавиатуре или обработке звука гитары. В большинстве ситуаций стремление к рекордной задержке не имеет смысла. Её невозможно услышать, и она не оказывает никакого влияния на качество звука.

Диагностика ASIO

MOTU 16A обладает 16 аналоговыми и 16 цифровыми каналами.

Измерения в RMAA PRO

Мы приводим измерения, соединив выходы и входы.

Измерения в режиме 24 бит 44 кГц вынесены на отдельную страницу.

Получился результат, подтверждающий заявленные высокие технические характеристики.

Работать с MOTU 16A одно удовольствие. Все функции хорошо продуманы для каждодневных студийных сценариев. Большие красивые цветные экранчики позволяют мониторить уровень всех каналов одновременно. Уровень яркости управляется во встроенном меню с помощью отдельной цифровой ручки и двух кнопок. Приложение CueMix Pro от версии к версии становится всё красивее и удобнее в эксплуатации.

Качество записи и воспроизведения MOTU 16A находятся на таком же высоком уровне, как у протестированного нами интерфейса 828, образца 2024 года. Мы послушали звук в активных мониторах и в наушниках и остались довольны натуральностью тембров и динамикой. Качество аппаратных эффектов на входах очень высокое и ничем не уступает штатным обработкам в DAW. Важно, что обработка не вносит никакой задержки и не нагружает центральный процессор компьютера.

Выводы

Выпуском MOTU 16A американские инженеры закрепили новую планку качества, которая была поднята при выходе интерфейса 828. MOTU 16A хорошо подойдет для крупных коммерческих студий, где востребовано большое количество каналов с распределенной установкой интерфейсов и единым управлением. Ведь тут самая продвинутая цифровая начинка с поддержкой Thunderbolt 4 / USB 4, а также с возможностью объединения нескольких интерфейсов в AVB сеть обычной витой парой 5-й категории, за счет встроенного AVB коммутатора. Необходимо заметить, что даже с обычным USB2.0 подключением задержка очень низка. И ничто не мешает использовать все имеющиеся преимущества.

Для студий средних размеров будут интересны 16 входов и 16 выходов на разъёмах TRS, а не на колодках TASCAM DB25. Благодаря встроенной продвинутой матрице интерфейс легко заменит внешний аналоговый Patchbay. Также будут интересны возможности MOTU 16A по обработке сигнала, что может заменить 16 канальный микшер, с подключением в разрыв различных аналоговых обработок и синтезаторов. Электронная начинка высокого студийного уровня позволяет заменить старое оборудование прошлого поколения.

Но нужно понимать, что MOTU 16A - это чистый интерфейс ввода-вывода. В нем нет предусилителей, как в модели 828, где есть пара таких входов. Тем же, кому нужно как можно больше микрофонных входов, стоит обратить внимание на ещё одну новую модель MOTU 10pre. В этом случае пользователь получает 10 микрофонных входов, не лишая себя Thunderbolt 4 / USB 4 подключения и встроенной аппаратной DSP обработки. Также не забываем, что несколько интерфейсов MOTU можно объединить в одну единую систему с управлением из CueMix Pro.
