Lisk Audio Lisa — российская звуковая карта 32 бит 384 кГц с мощным усилителем для наушников

Максим Лядов

Звуковая карта Lisa была разработана в 2024 году российской компанией Lisk Audio, которая уже десяток лет присутствует на рынке и специализируется на проектировании и производстве высококачественной аппаратуры для записи и воспроизведения звука. За эти годы компания выпустила несколько инновационных звуковых устройств. Среди них внутренние звуковые карты UX3 и MOD3, которые могут трансформироваться во внешний USB-интерфейс MUX, и их следующее поколение MOD5 и MUX2. Важно подчеркнуть, что это не копирование иностранных решений. Наоборот, ведущие мировые компании охотно сотрудничают с Lisk Audio и лицензируют их уникальные разработки, чтобы повысить качество и конкурентоспособность своих собственнных продуктов.

Самой горячей новинкой является внутренняя PCIe звуковая карта Lisa, получившая своё красивое название от женского имени Лиза. Она рассчитана на широкий круг пользователей, от энтузиастов, которые хотят собрать современный производительный ПК до требовательных аудиофилов. Высококачественный микрофонный вход карты пригодится многим пользователям, например, обладателям игровых гарнитур. Карта попадает в средний ценовой диапазон и является относительно доступной для потребителей. Учитывая, что разработка и производство ведутся в России, цена является объективно обоснованной и конкурентоспособной. Лучшая продукция, разработанная и произведённая в Германии или США, не стоит дешевле.

Выпуск Lisk Audio Lisa осуществляется в Москве, на самом современном оборудовании. Процесс создания карт включает изготовление печатных плат на заводе в Зеленограде, последующую роботизированную установку электронных компонентов, пайку в инфракрасных печах и тщательное тестирование. Кстати, все материалы и упаковка – принципиально отечественные. Если бы были доступны российские микроконтроллеры и преобразователи, то они были бы также применены. Очень этого ждем в будущем. До той поры, как и у всех ведущих марок на рынке, в карте используются качественные комплектующие от мировых лидеров из США, Германии, Японии, Великобритании и Тайваня. Все детали закупаются оптовыми партиями у проверенных официальных поставщиков, так что переживать за качество не приходится. В результате звуковая карта Lisa идеально подойдет для лучших компьютерных сборок с передовыми комплектующими. Если вы уже приобрели дорогую материнскую плату, видеокарту топового или среднего уровня, мощный процессор и стильный корпус, то, возможно, не стоит экономить на звуковой системе и приобретать устройство воспроизведения "на сдачу".

Нужны ли сегодня внутренние звуковые карты? Давайте порассуждаем. Рынок мощных и продвинутых внутренних видеокарт никого не смущает. Компании-производители видеоускорителей процветают десятки лет и зарабатывают миллиарды. При этом однократная установка видеокарты в слот PCIe компьютера не является проблемой. Никакой тенденции по массовой замене внутренних видеокарт на внешние Thunderbolt варианты пока не наблюдается. Более того, мощная во всех смыслах электронная начинка, убранная со стола в отдельный красивый корпус ПК, полностью устраивает многих пользователей. Ведь множество кабелей, блоков питания и внешних устройств зачастую выглядит не очень эстетично, собирает пыль и отнимают ценное место на столе.

Что касается распространённых недорогих ЦАП с питанием от шины USB, то они слишком сильно зависят от качества поступающего напряжения конкретного порта USB. Аудиофилы даже докупают недешевые специальные PCIe платы расширения, где питание для USB проходит дополнительную фильтрацию. Также им часто приходится заниматься подбором оптимального USB кабеля или даже ставить специальное устройство гальванической развязки шины USB, в попытках избавиться от проблем линии передачи и возникающих паразитных земляных контуров. Всё это принципиально не нужно с внутренней звуковой картой, которая берет напряжение от мощного БП компьютера и имеет встроенные фильтры питания. Реальные измерения установленной в ПК карты Lisa можно посмотреть далее в обзоре. Карта устанавливается в любой слот PCIе x1. Можно ставить и в более длинные слоты, x16 вполне подойдет. Дополнительное питание не потребуется.

Многих пользователей волнует удобство подключения и управления громкостью. В Lisa данные вопросы успешно решаются. Что касается быстрого подключения и отключения наушников, у карты Lisa предусмотрен внутренний стандартный разъем HD AUDIO FP. К нему подключается кабель для передней панели корпуса ПК вместо интегрированного звука материнской платы. Помимо системного ползунка, громкость карты можно менять ещё как минимум тремя удобными способами. Так как немногие об этом слышали, мы с удовольствием их перечислим: колесом мыши установкой бесплатной утилиты Volume2; кнопками или регулятором громкости на мультимедийной клавиатуре; недорогим радиопультом AirMouse, который работает по радиоканалу 2.4 ГГц на расстоянии до 10 метров и не требует прицеливания в датчик приемника. Кроме громкости, пульт ДУ предоставляет дополнительные полезные кнопки: mute, play/pause, переход по трекам в плейлисте. Никакой установки драйверов и настройки при этом не требуется, всё работает сразу после подключения в любом медиа-плеере и в любой ОС.

Разъемы подключения

Внутренние звуковые карты обычно злоупотребляют миниатюрными разъемами миниджек 3.5 мм, и очень редко оснащаются полноразмерными RCA и 6.3 мм. Lisa — приятное исключение, где будет легко подключить высококачественное оборудование человеческими кабелями.

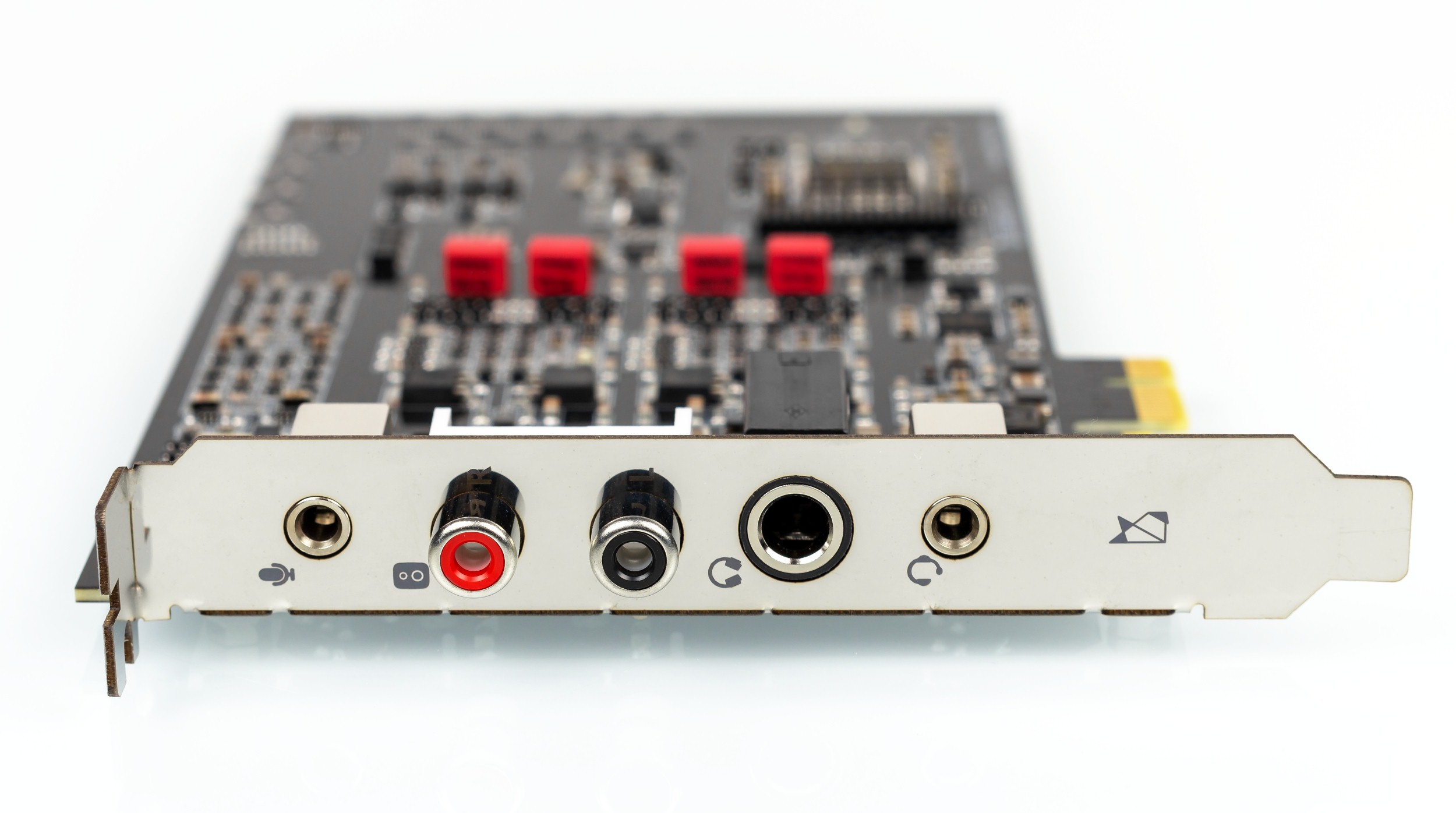

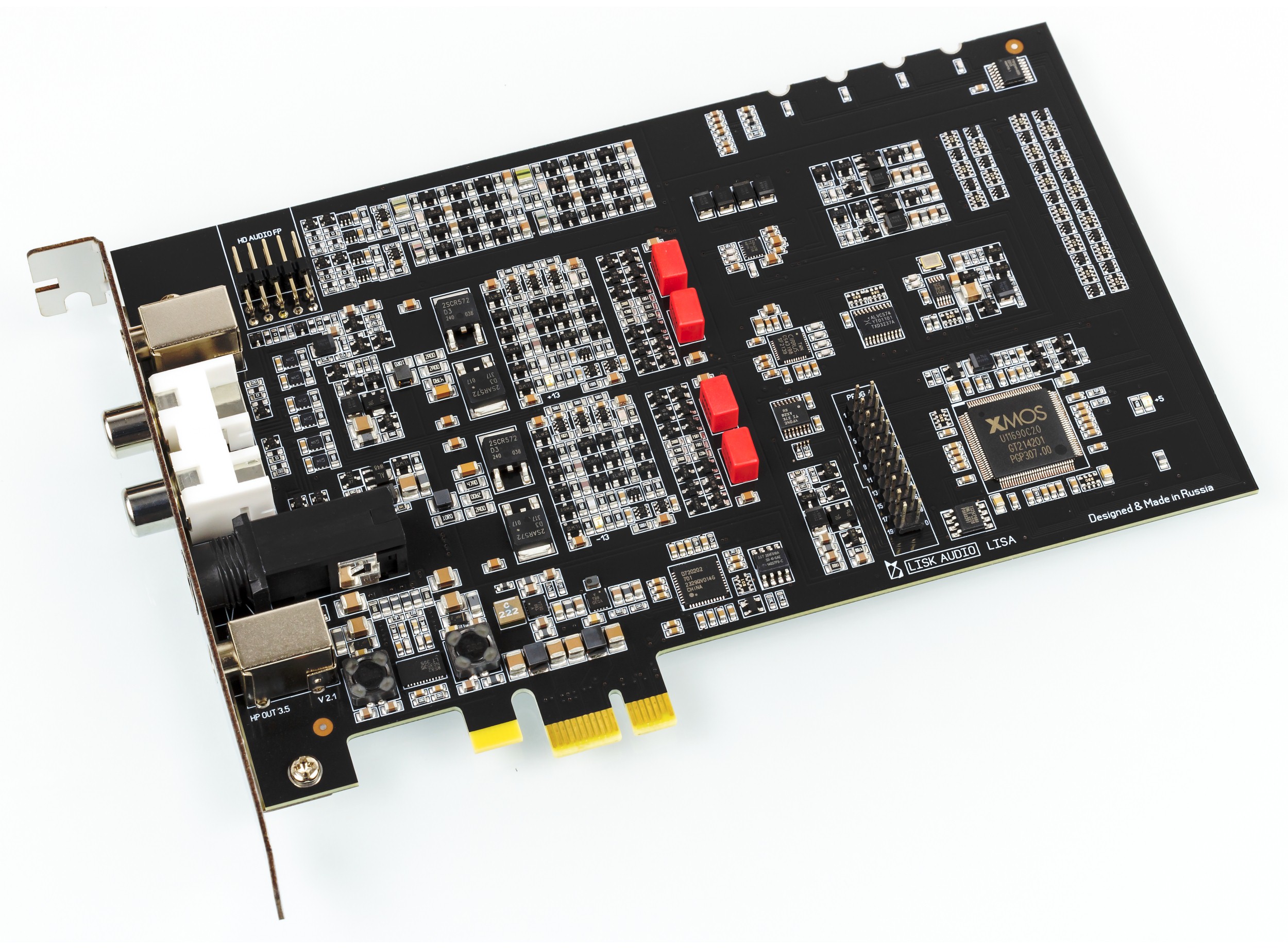

Слева направо на фото показаны внешние разъёмы:

• Микрофонный/линейный вход 3.5 мм
• Линейный выход стерео RCA
• Наушниковый выход 6.3 мм
• Наушниковый выход 3.5 мм
• Внутренний разъем HDA для корпуса ПК

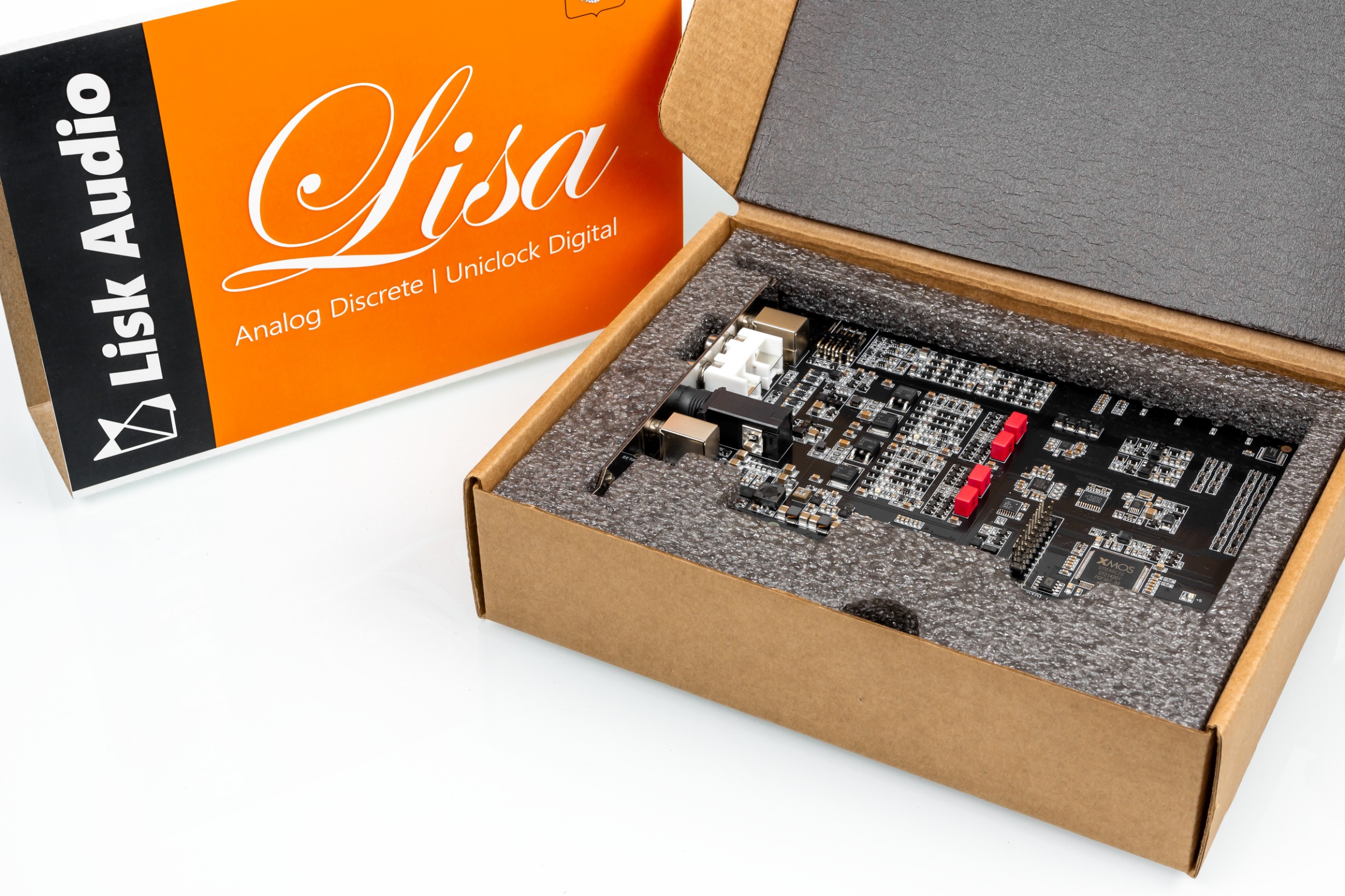

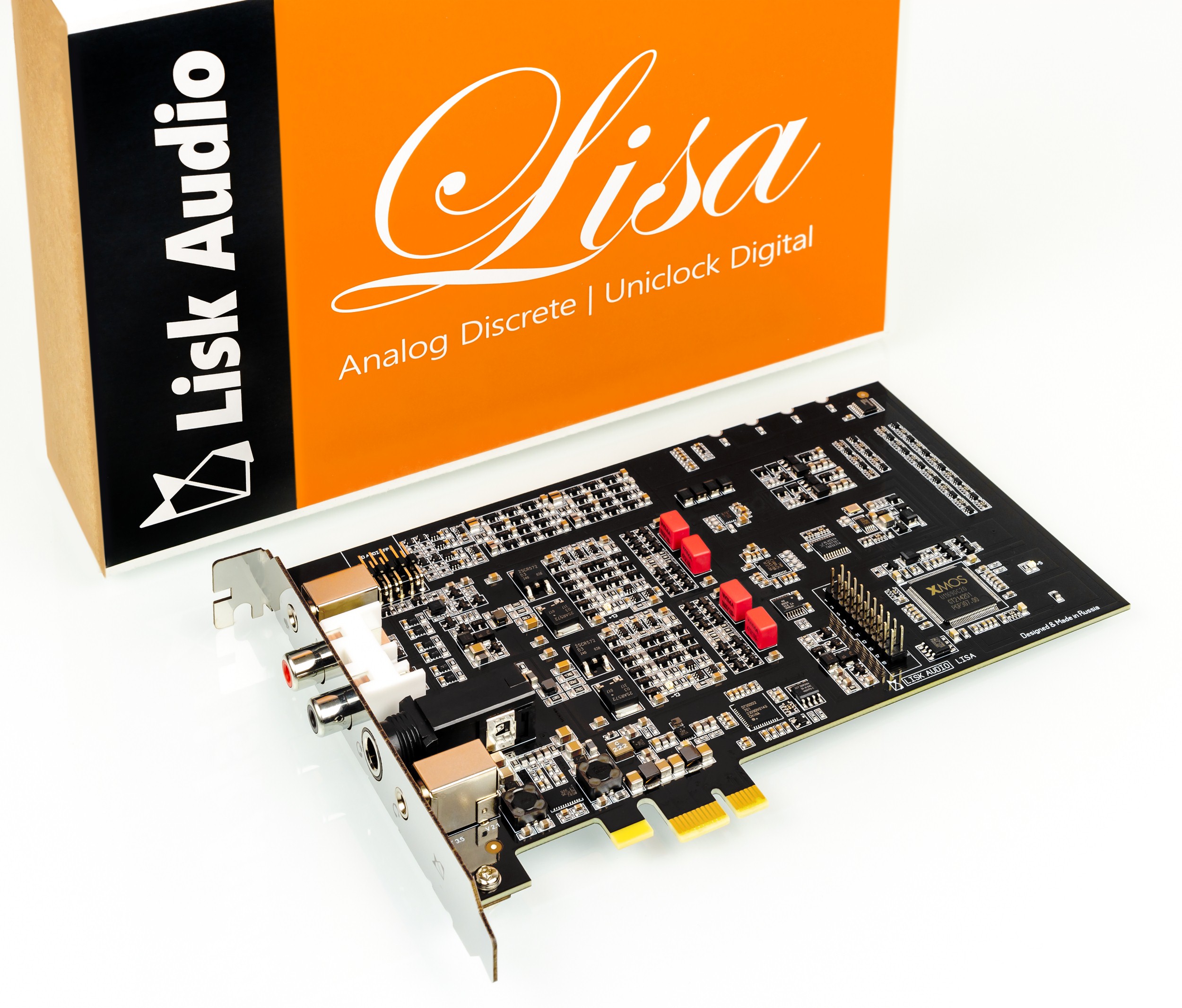

Карта поставляется в картонной упаковке со съемной супер-обложкой и ложементами из пенополиэтилена. В комплекте идет набор переходников: 3.5 мм (папа) на 6.3 мм (мама) для балансного подключения микрофона и 4-контактный миниджек (мама) на два 3.5 мм (папа) для удобного подключения геймерской гарнитуры.

Звуковая карта

Важно подчеркнуть, что Lisa — это полноценная звуковая карта. Это резко отличает её от любых распространенных USB ЦАП. Наряду с выходом для колонок и наушников, карта обладает высококачественным микрофонным входом, превосходящим любых конкурентов массового рынка. Конечно, отличия на этом не заканчиваются. По качеству звука и функциональности Lisa превосходит не только внутренние PCIe карты, но и большинство внешних USB решений.

Возьмём для сравнения Creative AE-9 — флагманскую звуковую карту в семействе Sound Blaster, которая, несмотря на массовое производство в Китае, стоит совсем не дешево и попадает в ту же ценовую категорию, 50 тыс руб.

Не преуменьшая заслуг Creative, в карте AE-9 сделан упор на 5.1 игры/фильмы и аппаратную виртуализацию 5.1 звука в наушниках, из-за чего в дизайне наблюдается экономия на генераторе для частот кратных 44 кГц и потенциал раскрывается не полностью. С этим, как с неизбежностью, смирились многие пользователи и вынуждены прибегать к программному пересчёту в 96 кГц. По контрасту, идея карты Lisa состоит в отказе от перегрузки лишними функциями в ущерб звуку. Lisa изначально ориентирована на максимально качественное воспроизведение музыки в стерео. Карта аппаратно поддерживает форматы до 32 бит 384 кГц и DSD256 без пересчёта данных и уловок. Целевая аудитория карты — аудиофилы, использующие стерео колонки и наушники. Что касается игрового применения Lisa, для этого нет каких-то препятствий. Более того, у современных пользователей есть возможность установки программных компонентов Dolby Atmos for Headphones и DTS:X, которые позволяют использовать качественную виртуализацию звука 5.1 в игровых приложениях. Это доступно для всех обладателей Windows 10/11, независимо от марки звуковой карты. Хотя программы Dolby Atmos for Headphones и DTS:X являются платными, их стоимость невысока. Ознакомиться с их возможностями можно по бесплатным демо-версиям. Объединение современных технологий виртуализации и отличной аппаратной начинки Lisa дает кумулятивный эффект.

В таблице нет опечаток: разница в максимальной мощности усилителя для наушников действительно в 10 раз. Карты используют совершенно разные дискретные транзисторные усилители. AE-9 выдаёт 320 мВт на нагрузке 32 Ом, и 330 мВт на 16 Ом. Предельное значение зависит от порогового уровня искажений и температуры окружающей среды при измерении. В таблице мы даже округлили цифры AE-9 в большую сторону, до 350 мВт, но это не сильно помогло. Ограничение мощности Creative связано с особенностями выбранной подсистемы питания. Стоит отметить, что 350 мВт — это очень хороший показатель мощности. Громкости хватит для большинства моделей наушников, кроме низкочувствительных и планарных, которые встречаются у аудиофилов. Но это совсем не предел возможностей для внутренних звуковых карт.

Усилитель для наушников

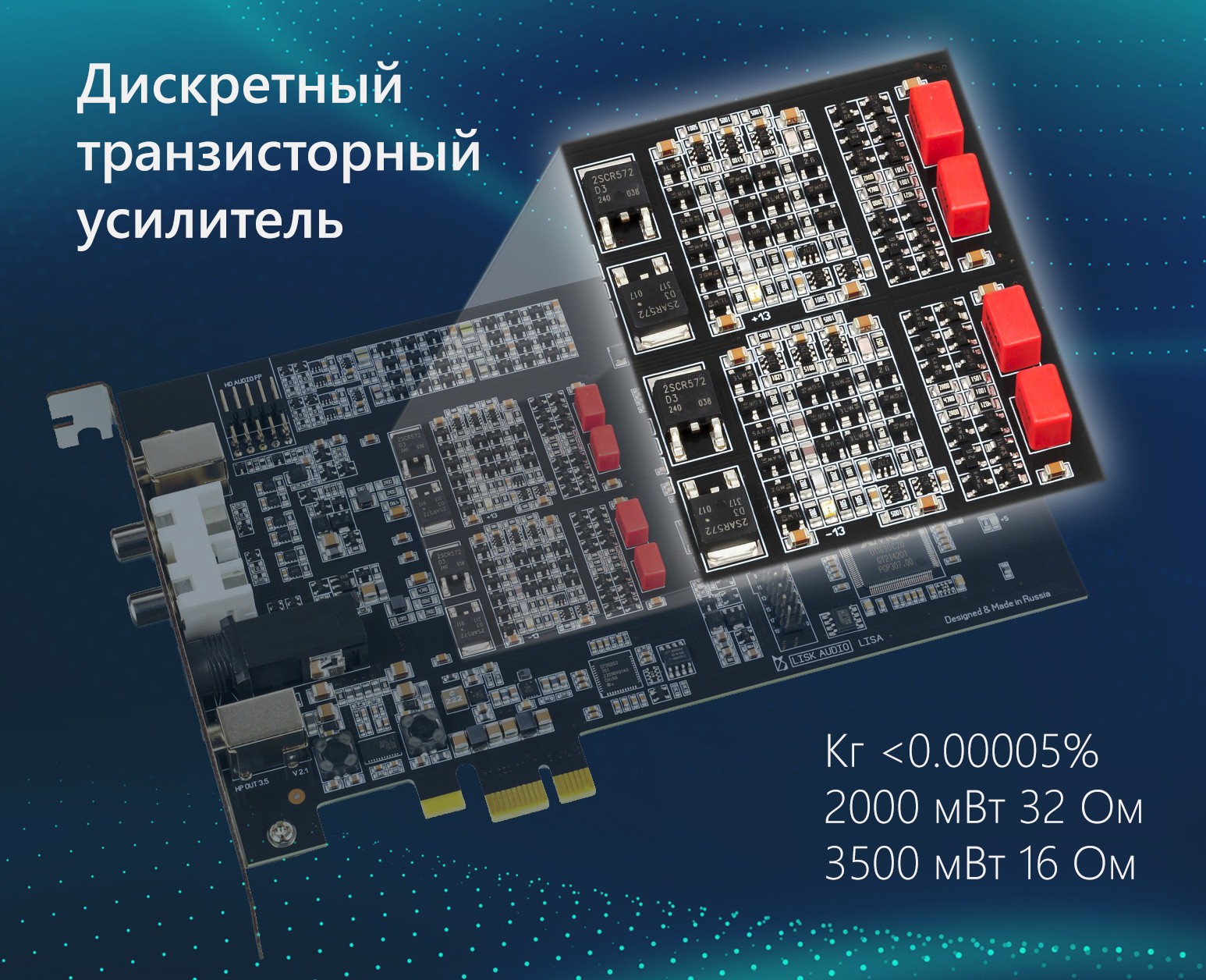

Благодаря собственным активным разработкам Lisk Audio в области дискретных усилителей для наушников, Lisa не только превосходит любые встроенные карты, но даже многие внешние усилители. Впервые в истории звуковых карт достигнуты цифры неискажённой мощности 2000 мВт при нагрузке 32 Ом и до 3500 мВт при 16 Ом.

Повторимся, указаны значения без роста искажений даже на максимальной громкости. Чтобы измерить такие высокие цифры, нам пришлось выбрать керамические нагрузочные резисторы 10 Вт с нужным номиналом сопротивления. Если подать несколько Вт на обычные наушники, то не каждая модель выдержит такой громкий сигнал без последствий. Типичные 32 Ом наушники чувствительностью 100 дБ/мВт играют громко уже при 30-50 мВт, в зависимости от жанра музыки. Даже для тугих планарных моделей 300-500 мВт в большинстве случаев хватает с запасом. Наушников, которые бы потребовали 2 Вт мощности, нам не встречалось. Самые тугие для раскачки наушники, что мы тестировали, это российские планары Snorry Trion MK3 с низкой чувствительностью 85дБ/мВт. Усилителя Lisa даже им хватало с большим запасом. Также громкости было более чем достаточно для наиболее дорогих и сложных в раскачке Audeze LCD4, Audeze LCD4z, Audeze LCD5, которые требуют высоких значений тока и напряжения.

Таким образом, у усилителя Lisa имеется впечатляющий запас, который позволяет справиться с любыми моделями наушников без ограничений, от низкоомных до самых требовательных планаров. Предусмотрены четыре аппаратных положения гейна: 1, 2, 4, 8 Vrms. Это позволяет выбрать оптимальный уровень в зависимости от характеристик чувствительности нагрузки. Слух остаётся в безопасности, а наушники не выйдут из строя даже при случайном резком повышении громкости. Для низкочувствительных наушников и моделей с сопротивлением 600 Ом можно смело установить полный размах напряжения 8 Vrms, что придется по вкусу опытным аудиофилам.

Всем нравятся высокие паспортные цифры и красивые графики, но не стоит забывать, что конечная цель любой звуковой аппаратуры — это воспроизведение музыки. Пока что наших текущих знаний не хватает для построения достоверной модели слуха и, что ещё сложнее, обработки поступающих данных внутри миллиардов нейронов головного мозга. Поэтому замена музыки синусом, а слушателя вольтметром выглядит крайне примитивно и не должно подменять собой экспертизу на качественном звуковом тракте. Даже при всех несовершенствах и сложностях этого процесса, финальная оценка аппаратуры должна производиться в условиях её использования. Всё прочее является лишь наукообразной имитацией и не годится для серьёзных выводов. К счастью, при разработке Lisk Audio Lisa использовались и объективные, и субъективные методы контроля. Но, что ещё более важно, в основе разработки лежат десятилетия знаний и опыта работы российских инженеров. Давайте разберёмся подробнее, какие технологии были задействованы.

Технология Uniclock Digital

В типичных массовых продуктах можно увидеть до 4 выделенных кварцевых генераторов. Что происходит, когда каждый узел системы работает на своей частоте? Неизбежны модуляции и взаимные наводки, что приводит к ухудшению качества цифровых сигналов. Гораздо более серьёзная проблема в том, что звуковые устройства не обходятся единственным задающим клоком. В шине I2S, по которой звуковые данные проступают на чип ЦАП, имеются 4 сигнала MCLK, BLCK, LRCK, DATA, которые меняют свою частоту и скорость передачи в зависимости от звукового режима. Для 44100 Гц необходимы сигналы: 44100 Гц для LRCK, 2.8 МГц для BCK, 11.3 МГц для MCLK. При смене режима с 44 на любые другие, все эти значения полностью меняются. Невозможно поставить сотню генераторов на любые случаи жизни, и так никто не поступает. Сигналы обычно создает MCU (микроконтроллер) делением опорного генератора на целочисленный коэффициент. Выходные GPIO порты работают на собственной постоянной частоте. К сожалению, в такой архитектуре джиттер в 1000 раз хуже, чем у опорного сигнала, ведь на чип ЦАП следуют наносекунды вместо пикосекунд. Даже фемтоклоковые генераторы Crystek, которые стоят в 50 раз дороже обычных, не дают никакого толка. В более сложных схемах производители ставят дополнительные CPLD или FPGA чипы общего назначения, с собственными делителями внешних опорных частот, для решения проблемы цифровых сигналов. Тем самым джиттер понижается с наносекунд до сотен пикосекунд. В некоторых Hi-End устройствах могут применять DDS (цифровой синтезатор частоты). Это существенно более совершенная, но далеко не самая новая и продвинутая технология.

Разработчики Lisk Audio провели собственные глубокие исследования и создали аппаратный блок управления всеми цифровыми сигналами, который обеспечивает гармоничную работу всех цифровых узлов. Тактовый сигнал синтезируется заново с использованием самых современных подходов N-fractional & Integer PLL, с высочайшим качеством для любых нужных режимов. Необходимые для работы устройства частоты перестраиваются на лету, обеспечивая синхронную работу всех компонентов без дрожания сигналов. Технология получила название Uniclock Digital и включает в себя большой комплекс мер. Было испытано множество прототипов, но стандартные решения не оправдали ожиданий по качеству звука. В итоге было найдено принципиально другое решение, на базе синтеза частоты "с нуля". Звук преобразился и достиг искомого уровня звучания. Управление синтезом происходит в прошивке, где частоты меняются в зависимости от текущего звукового режима. Тысячи строк кода отвечают за генерацию правильных тактовых частот для всех компонентов схемы, а спектр джиттера специальным образом оптимизирован для музыки. Звучит как рекламное заявление, но каждое слово здесь имеет смысл, и для любого специалиста будет понятно, о чём идет речь.

Конверторы

В карте Lisa установлены самые современные чипы АЦП и ЦАП, которые позволяют записывать и воспроизводить звук до 32 бит с частотой 384 кГц. Топовый ЦАП CS43198 с динамическим диапазоном 130 дБ обеспечивает поддержку форматов до 32 бит 384 кГц и DSD256. Помимо этого, на выбор пользователя предоставляются тонкие настройки звука и 5 вкусовых фильтров, чего не встретить в обычной аппаратуре. Для записи используется высококачественный преобразователь TLV320ADC6120 с динамическим диапазоном 123 дБ производителя Texas Instruments, который отлично подходит для микрофонного входа, так как имеет встроенный предусилитель с плавной регулировкой гейна от 0 до 42 дБ. Важно, что управление усилением микрофона происходит с шагом 1 дБ, но в аналоговой форме, до процесса оцифровки.

Для работы гарнитуры и электретного микрофона, требующих дополнительное питание, в карте реализован малошумящий источник фантомного питания с выбором напряжения +5 или +10 В. Стереовход можно переключать в балансный режим, что пригодится при использовании профессиональных динамических микрофонов. С этой целью в комплекте поставляется переходник с 3.5 мм миниджек на 6.3 мм джек. Настройки входа можно гибко изменять по своему усмотрению, усиление регулируется стандартным ползунком микшера операционной системы.

Технология Analog Discrete

Звук Lisa уникален и не похож на другие устройства с готовыми операционными усилителями. Полностью дискретная аналоговая схема собственной разработки устраняет ограничения, свойственные стандартным ОУ. Было бы гораздо легче поставить готовые чипы общего назначения, но тогда нельзя оптимизировать звуковой тракт за счет изменения схемы и применения более качественных деталей. Поэтому была проведена серьёзная работа, чтобы карта стала готовой для подключения лучших активных колонок и аудиофильского звукового тракта. В результате слушатель наслаждается истинным звучанием музыкальных записей, как это было задумано музыкантами и работниками студии. Без тембральных окрасов и ухудшения разрешения.

Вот что говорит главный разработчик Lisk Audio, Александр Иванов: "Для линейного выхода карты Lisa был разработан безООСный дискретный буфер, с встроенным фильтром. Буфер имеет искажения ниже 0,00005%, он построен на 28 транзисторах, фольговых конденсаторах WIMA FKP, имеет высокоомный вход и создает низкую нагрузку на выход чипа CS43198, что дополнительно улучшает качество сигнала. Результат легко услышать. Lisa раскроет самые требовательные аудиотракты, не уступая в качестве детализации и чистоте звука внешним стационарным ЦАПам".

Процессор XMOS

Разработанная в Lisk Audio микропрограмма (прошивка, firmware, называйте как угодно) для 16-ядерного микроконтроллера XMOS XCORE-200 является настоящим прорывом и реализует десятки сервисных задач. Исходный код на языке XC базируется на современной концепции клиент-сервер, обновлённых библиотеках и реализует, помимо звуковых данных, двунаправленный обмен командами и сервисной информацией между звуковой картой и драйвером. Актуальная прошивка имеет версию 1.36 и прошла за годы технической поддержки пользователей большое число крупных и мелких обновлений, которые имели единственную цель: в полной мере раскрыть потенциал аппаратной начинки.

OLED экран

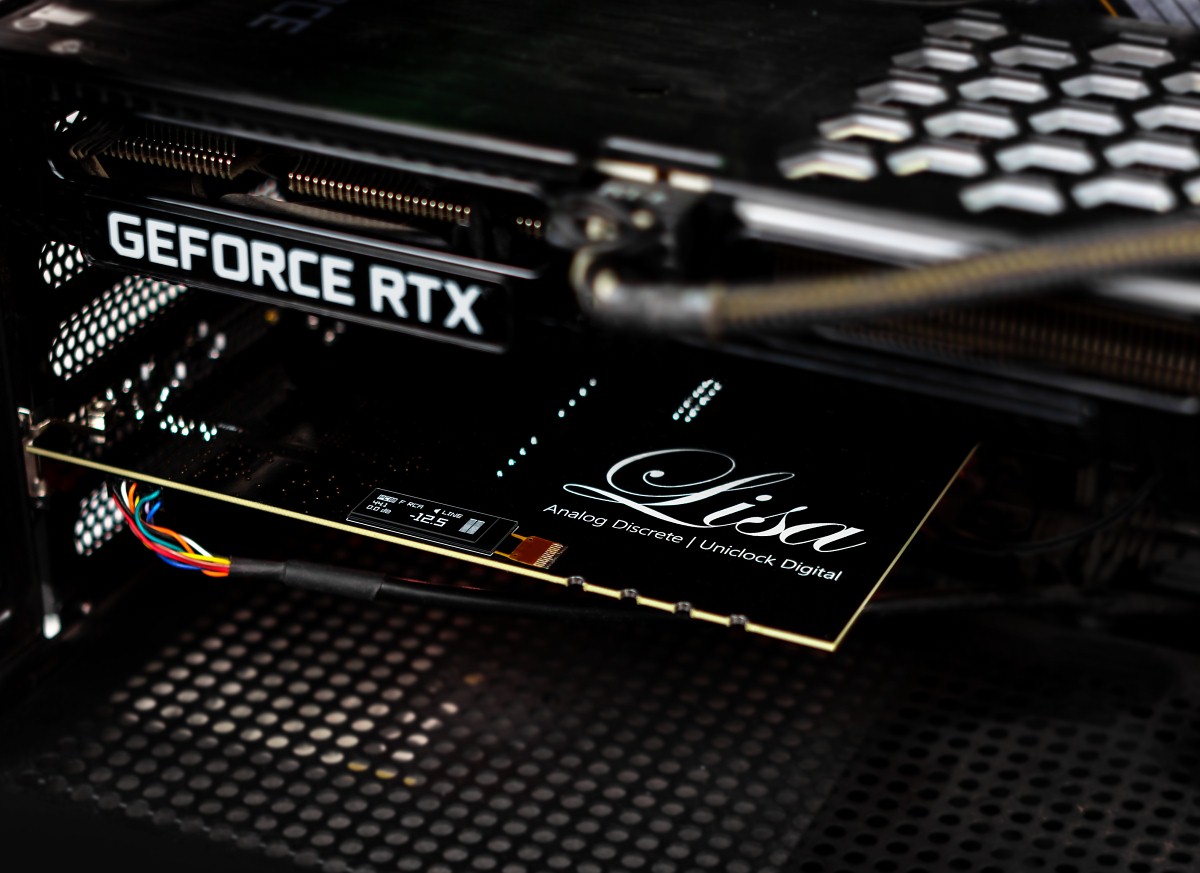

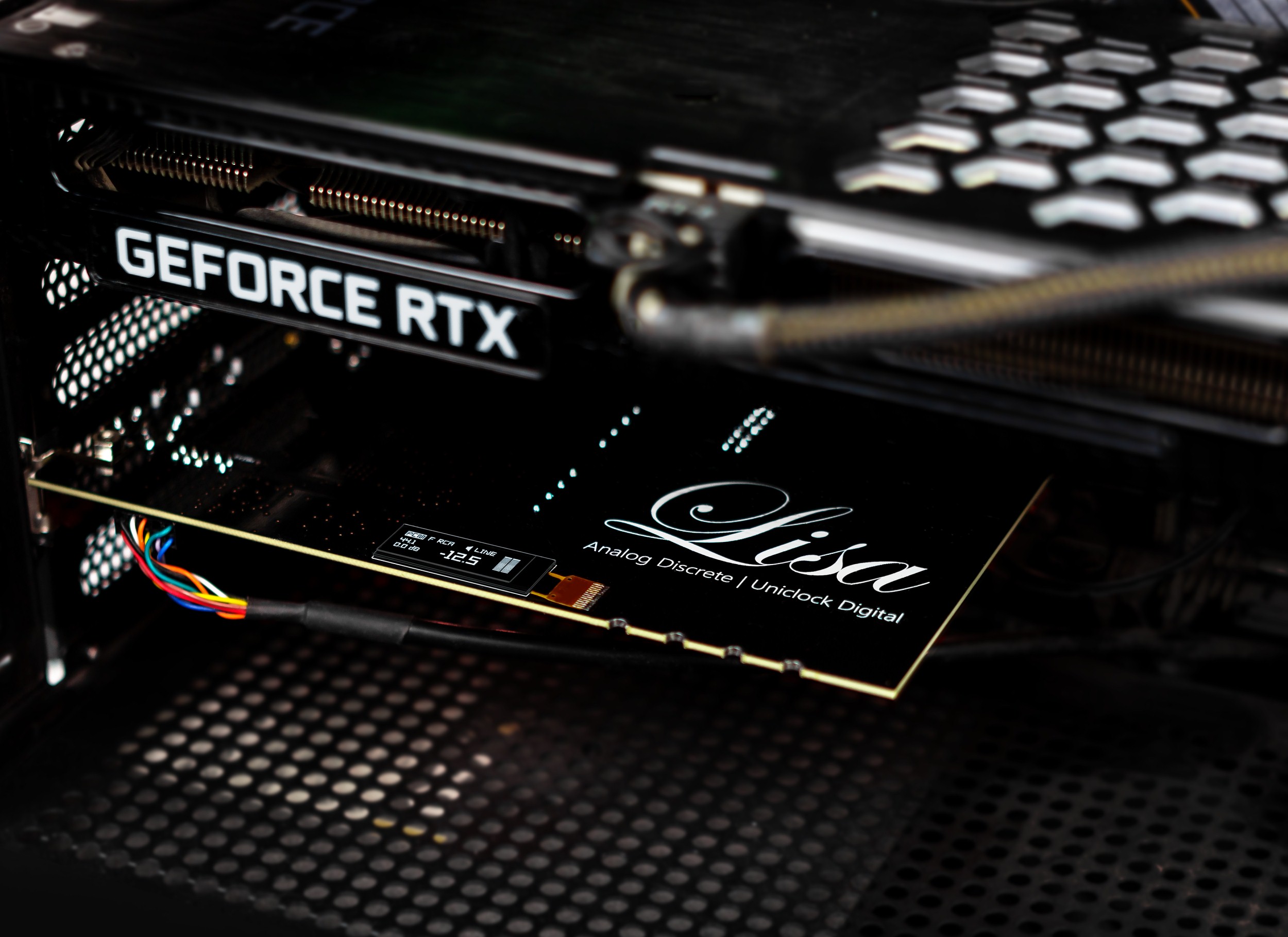

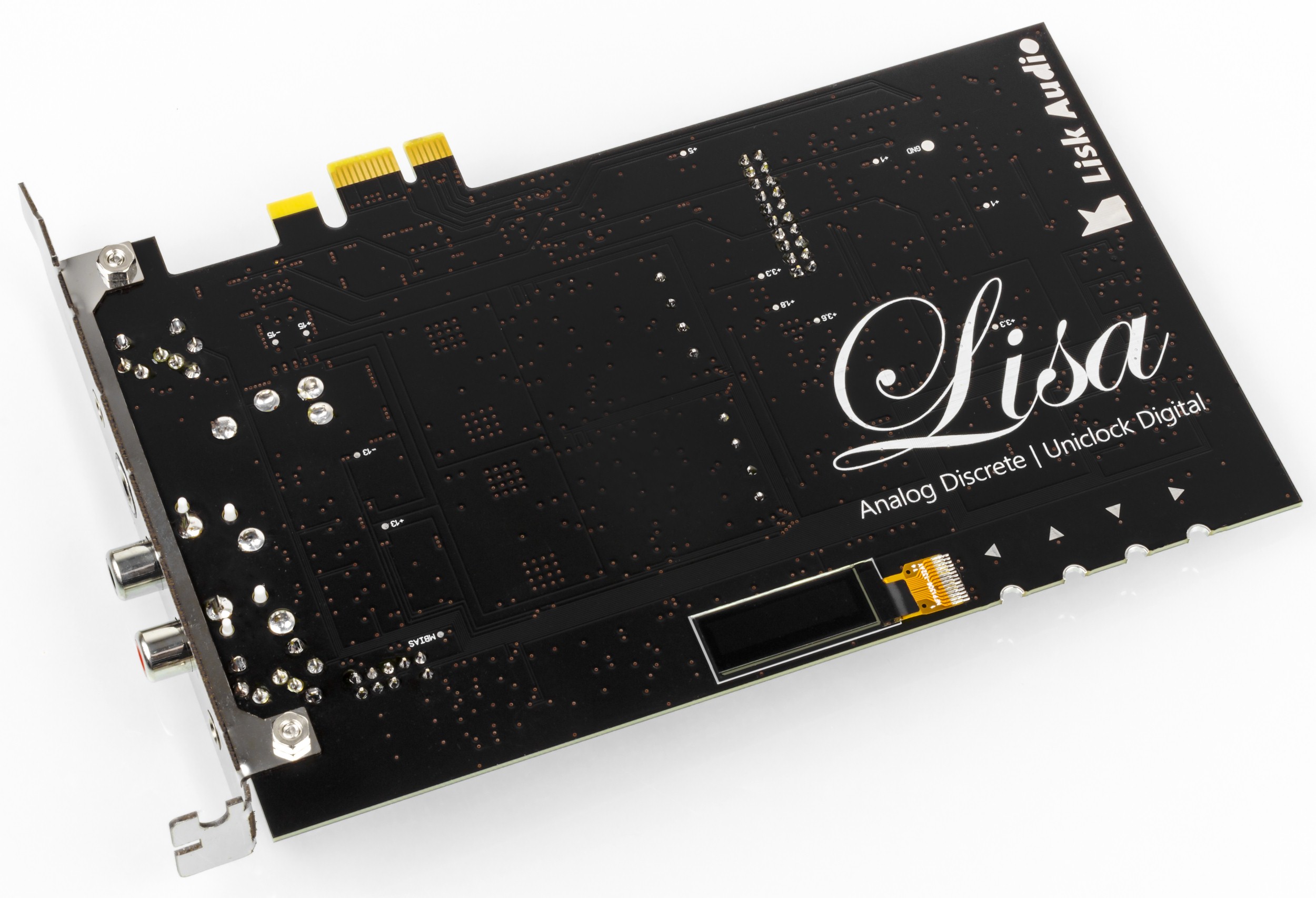

От прочих продуктов производителя Lisa заимствовала монохромный матричный OLED экран 128 х 32 точек. Он имеет три режима работы: главный экран, пикметр, настройки. Для переключения между ними служит ближайшая к экрану кнопка. Всего кнопок четыре и они сенсорные. Имеют те же функции, к которым привыкли пользователи UX3 и MUX: кнопки ВВЕРХ и ВНИЗ служат для перемещения по меню, кнопка ВЫБОР меняет значение текущего пункта. Управление довольно простое и не вызывает затруднений. Наличие OLED экрана позволяет управлять всеми внутренними настройками, даже если не установлены фирменные драйвера и контрольная панель. Или если используется операционная система Linux, для которой нет контрольной панели. Все настройки карты сохраняются во внутренней энергонезависимой памяти и загружаются при старте. На главном экране расположена информация о громкости и текущих режимах. Например, при подключении наушников значок спикера меняется на изображение наушников. Также выводится значение текущей частоты, а справа расположен миниатюрный пикметр. Крупный многосегментный пикметр имеет горизонтальную ориентацию и вызывается отдельно. Это настоящий индикатор уровня, с баллистикой и шкалой в децибелах, как в продвинутых профессиональных звуковых устройствах.

Драйвера

Карта Lisa будет работать без установки драйвера в операционных системах Windows 10 и выше, а также Linux. Это возможно благодаря полной поддержке стандарта UAC2.0. Для ОС Windows 7/8/10/11 имеются отдельно устанавливаемые фирменные драйвера с ASIO, Native DSD и низкой задержкой, а также контрольная панель с настройками.

Созданный специально для продуктов Lisk Audio фирменный драйвер на 100% легальный, лицензионный, не имеет ограничений по сроку действия и полностью безопасен для установки на ПК. Звуковая карта Lisa имеет уникальный VID/PID и отображается в операционной системе как Lisk Audio Sound Card. Внешние интерфейсы MUX/MUX2, основанные на цифровой карте UX3, отображаются под именем Lisk Audio USB Interface. Важно отметить поддержку нескольких языков, включая русский, как в меню карты, так и в драйверах.

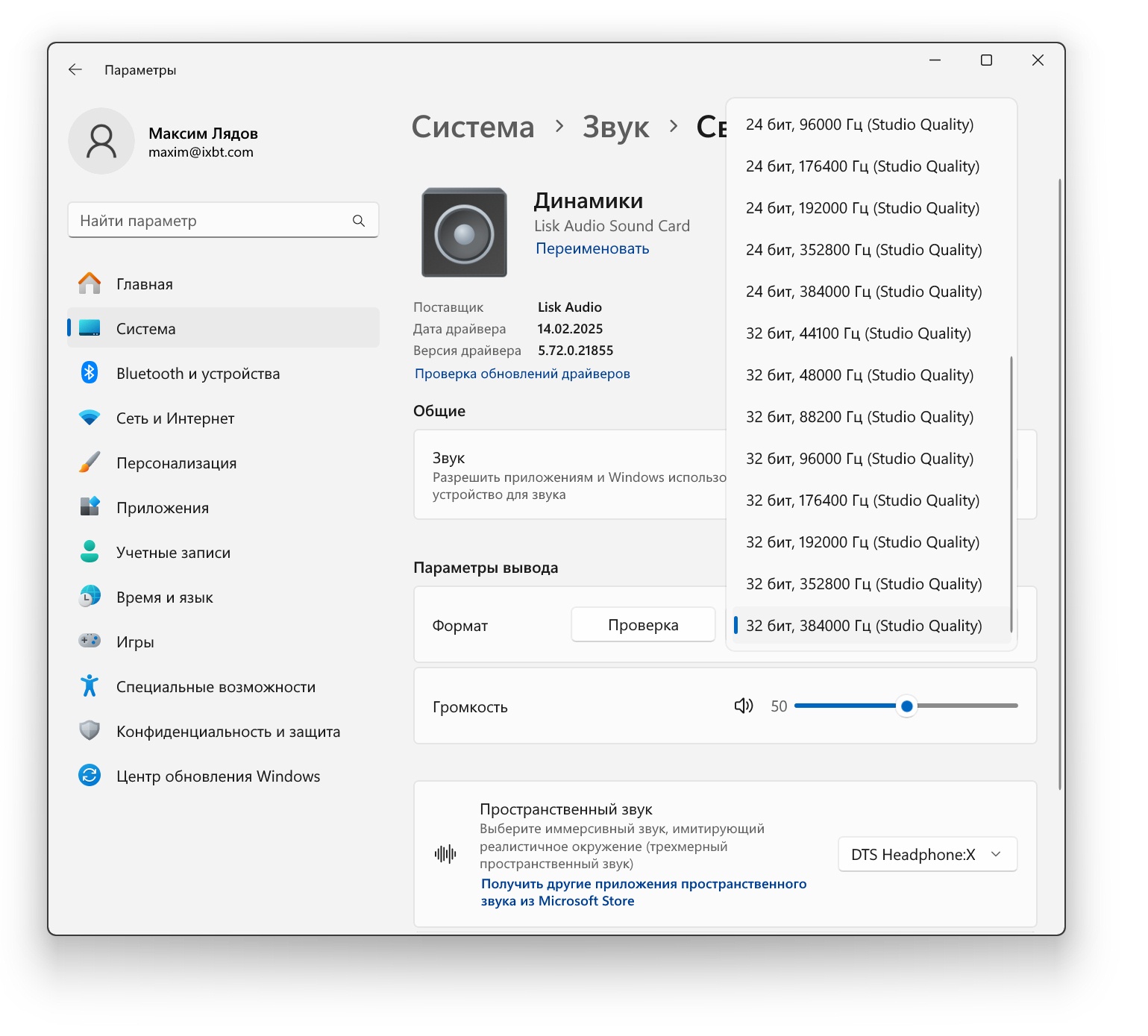

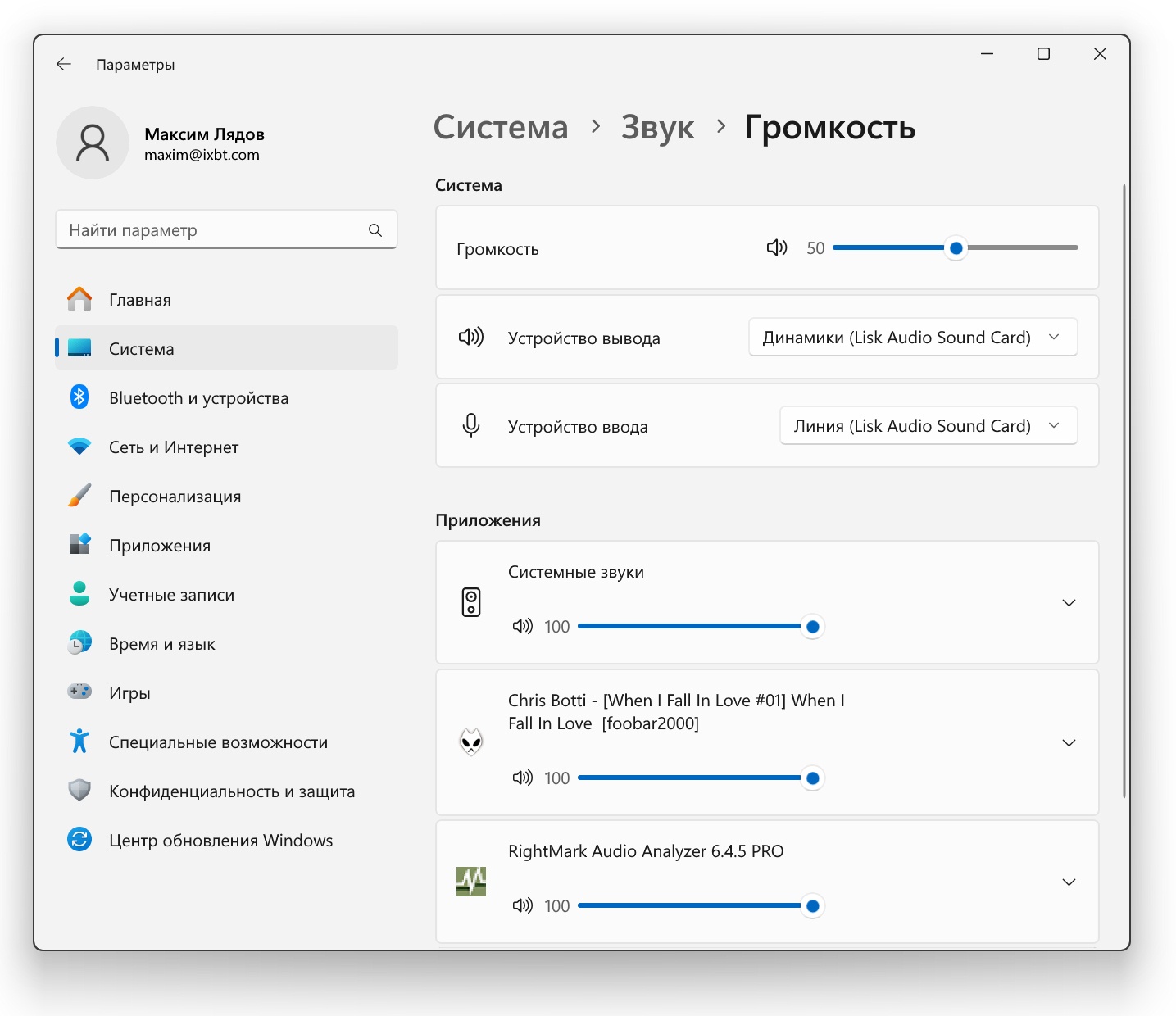

В операционной системе появляется стандартное устройство на запись и воспроизведение.

На выбор имеются любые режимы вплоть до 32 бит 384 кГц. Важно отметить, что режим 32 бит являются настоящим, он аппаратно переключает ЦАП на воспроизведение 32 битных данных. Кстати, на этой же вкладке можно включить Пространственный звук и выбрать там Dolby Atmos for Headphones или DTS Headphone:X для виртуализации 3D звука. Всё работает без нареканий, как и задумано.

После выбора в приложении ASIO и WASAPI драйвер сам распознаёт формат данных и переключает карту Lisa в нужный режим. Поддерживается аппаратная регулировка ползунком громкости Windows не только для PCM, но и для DSD режима. Информация о громкости перехватывается и посылается на ЦАП по шине команд I2C, при побитной передаче данных по шине I2S. Драйвер на 100% мультиклиентный. Чтобы мультиклиентность работала, то есть чтобы звук одновременно воспроизводился в ASIO + браузер (игра и т.п.) настройка текущей частоты в ОС и текущий режим ASIO должны совпадать.

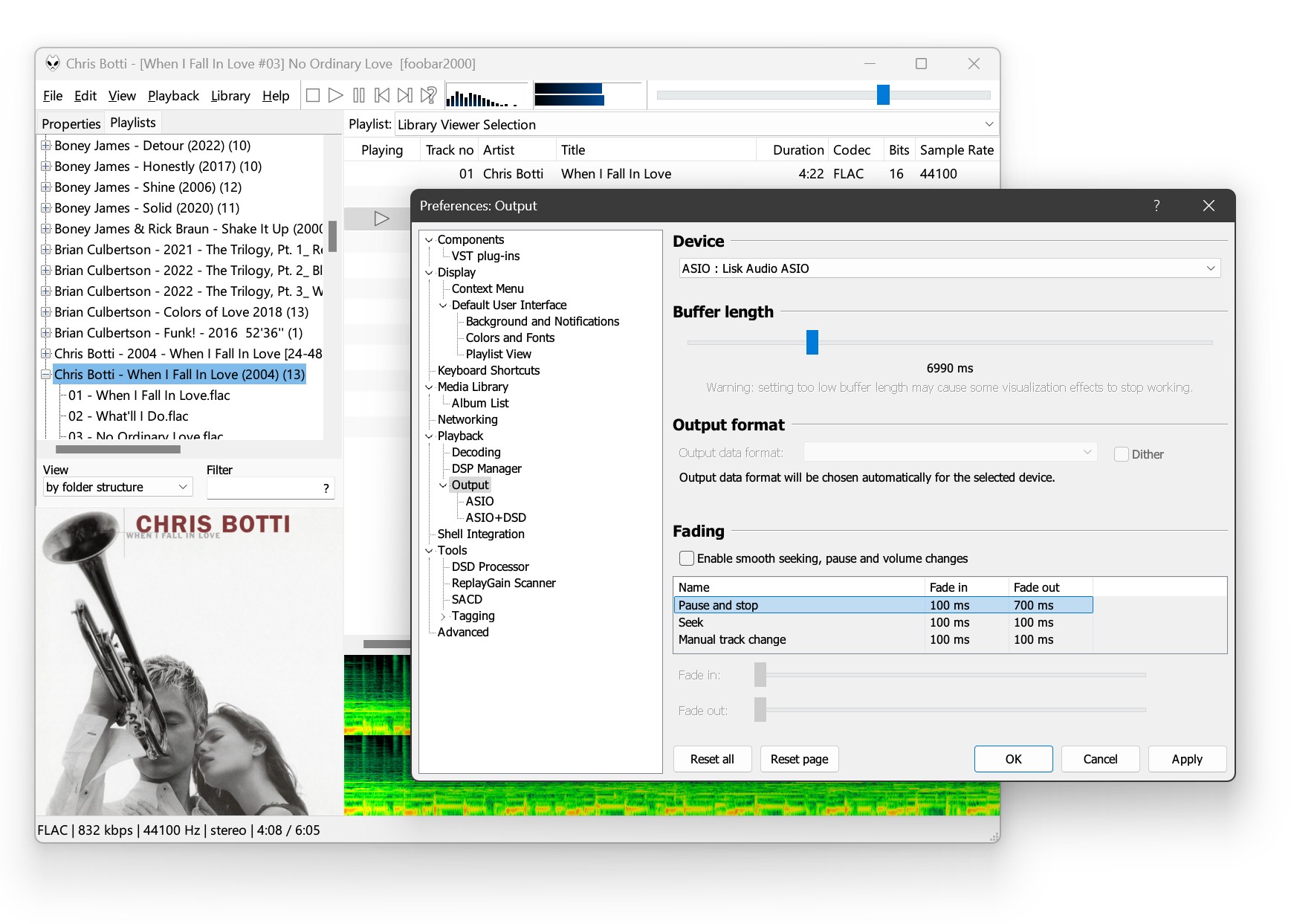

Любые звуковые приложения работают правильно, включая аудиофильские плееры. Для воспроизведения DSD DoP подходит обычное ASIO устройство в foobar2000. Для того, чтобы послушать DSD256, требуется режим Native DSD, который включается через выбор ASIO+DSD. Никаких настроек делать не нужно.

Контрольная панель

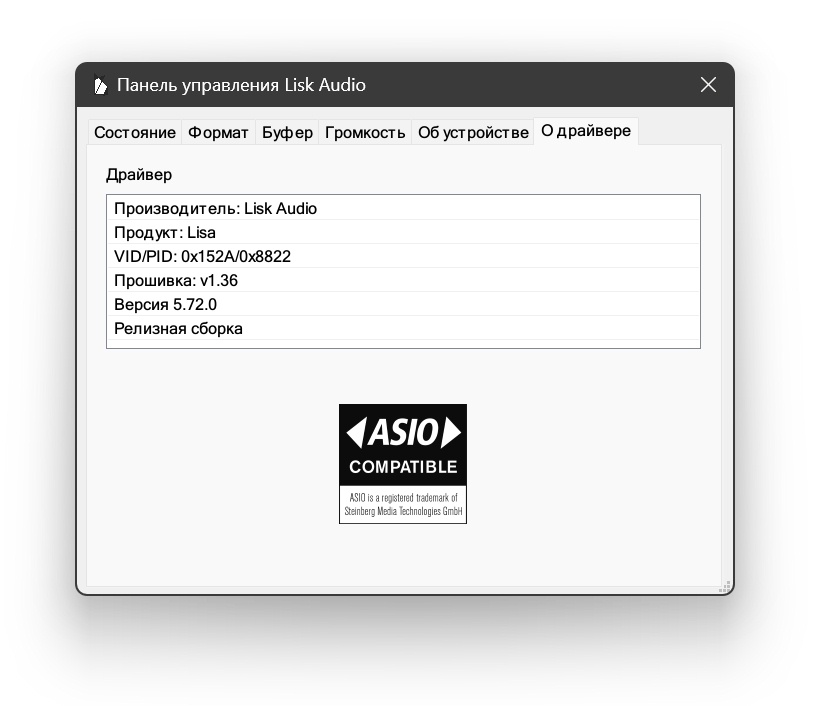

Контрольная панель основана на библиотеке WTL. Она фактически написана под голый Win32 API, что даёт очень маленький размер исполняемого файла, независимость от системных библиотек и высокое быстродействие кода. Панель мгновенно запускается и не занимает оперативную память. На вкладке О драйвере можно найти информацию о версии и прошивке.

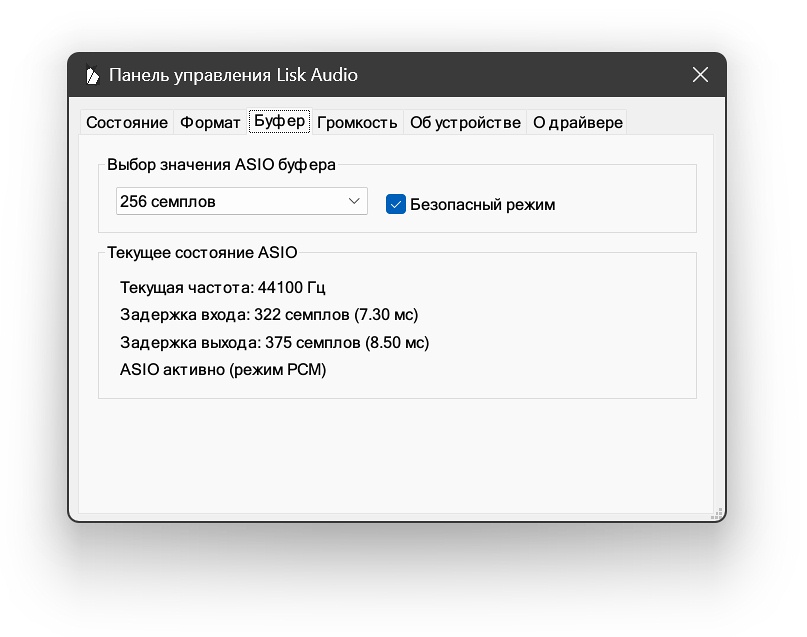

На вкладке Буфер расположены настройки ASIO буфера в семплах и галка Безопасный режим для дополнительной буферизации шины USB. Это повышает стабильность работы при высокой загрузке центрального процессора. Если вы не понимаете назначение данных опций, об этом не стоит беспокоиться и настраивать ничего не требуется. Подстройка буфера необходима только при работе с профессиональными приложениями.

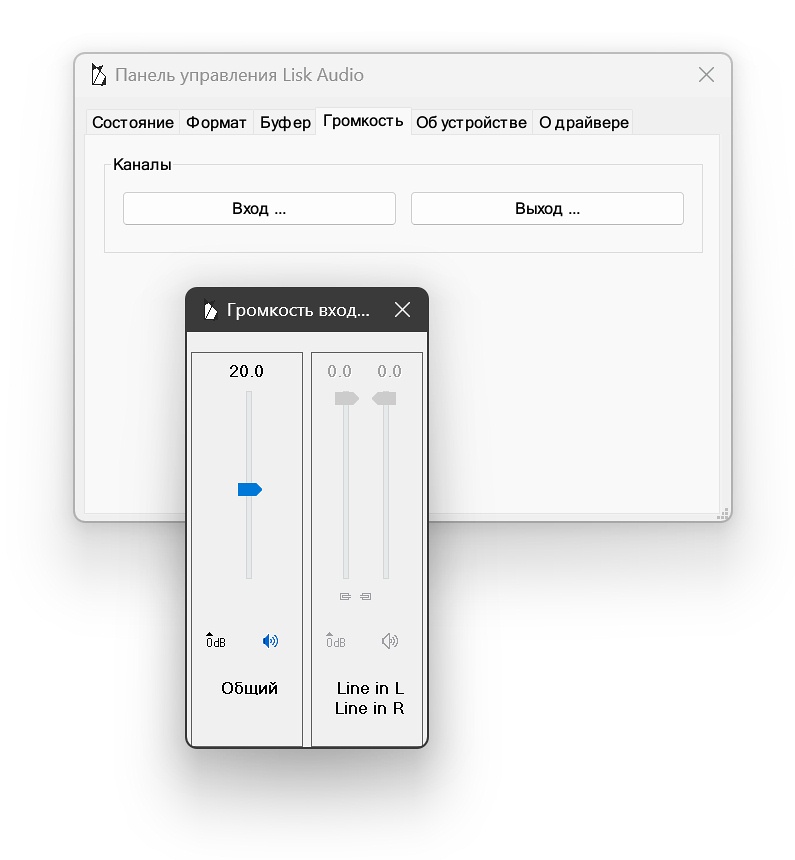

Важная вкладка Громкость позволяет аппаратно управлять уровнем не только воспроизведения, но и записи. В дескрипторе операционной системе сообщается, что всеми регулировками занимается карта Lisa. Задача ОС в том, чтобы только передать необходимую информацию о текущем значении ползунков. Такая схема работы предусмотрена стандартом, но не многие производители ей пользуются, довольствуясь программным пересчётом средствами ОС, что влечет ухудшение качества звука. В Lisa данные всегда побитны, без программного пересчёта. Кроме громкости, также передается значение переключателя mute, чтобы можно было на время заглушить выход карты.

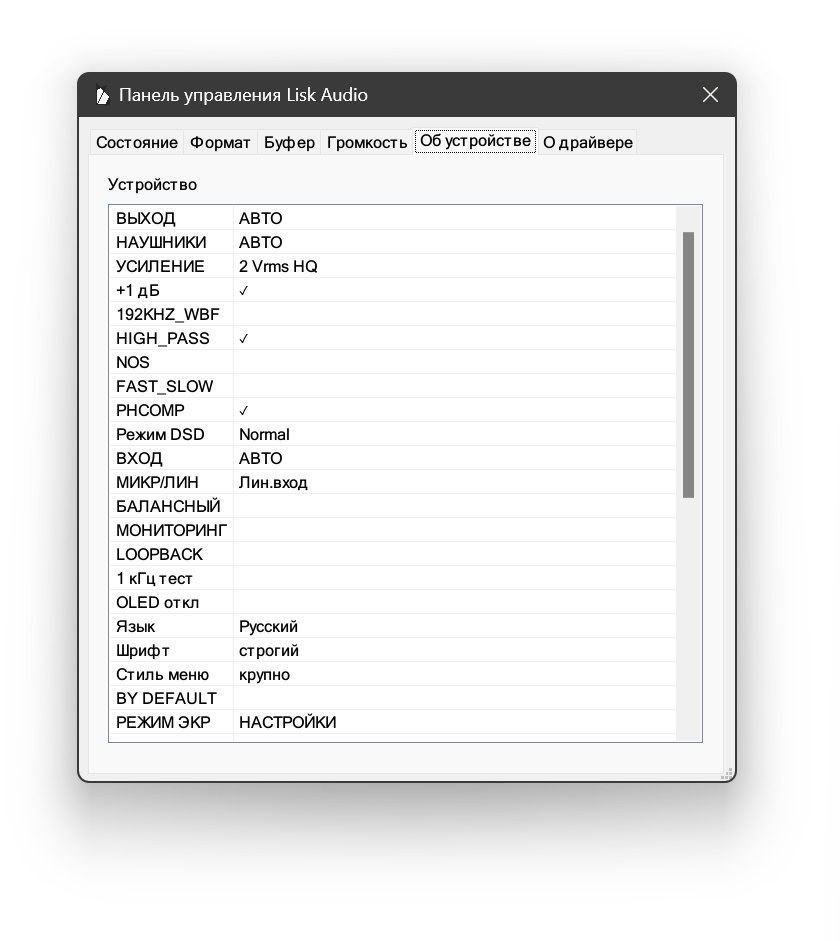

На вкладке Об устройстве находится самое интересное — все внутренние настройки карты Lisa. Приведём только три первых, наиболее важных пункта:

ВЫХОД = Линейный/Наушники/АВТО. Ручной или автоматический выбор сигнала на выходные разъёмы. В режиме АВТО приоритет отдаётся наушникам. То есть при их подключении линейный RCA выход на внешний усилитель с колонками отключается. При отключении разъёма наушников колонки включаются. Автоматика отключается принудительным выбором Линейный или Наушники.

НАУШНИКИ = 6.3 мм/3.5 мм/HDA FP/АВТО. Ручной или автоматический выбор активного разъёма для наушников. При одновременном подключении приоритет сперва отдаётся разъёму HDA Front Panel для корпуса, далее разъёму 3.5 мм, далее 6.3 мм. Автоматика полностью отключается принудительным выбором нужного разъёма.

УСИЛЕНИЕ = 1 Vrms/2 Vrms HQ/2 Vrms/4 Vrms HQ/4 Vrms/8 Vrms HQ. Режимы работы усилителя для наушников. Vrms это среднеквадратичное напряжение в вольтах. Чем выше значение — громче звук. Усилитель способен развить несколько Вт мощности, поэтому поберегите свои наушники и слух — не ставьте высокие режимы без нужды. Одноименное название с припиской High Quality — это альтернативный режим с включенным улучшайзером для данной громкости.

Подробнейшее описание каждого пункта можно найти на русскоязычном сайте производителя liskaudio.ru/lisa.

ASIO RTL Latency

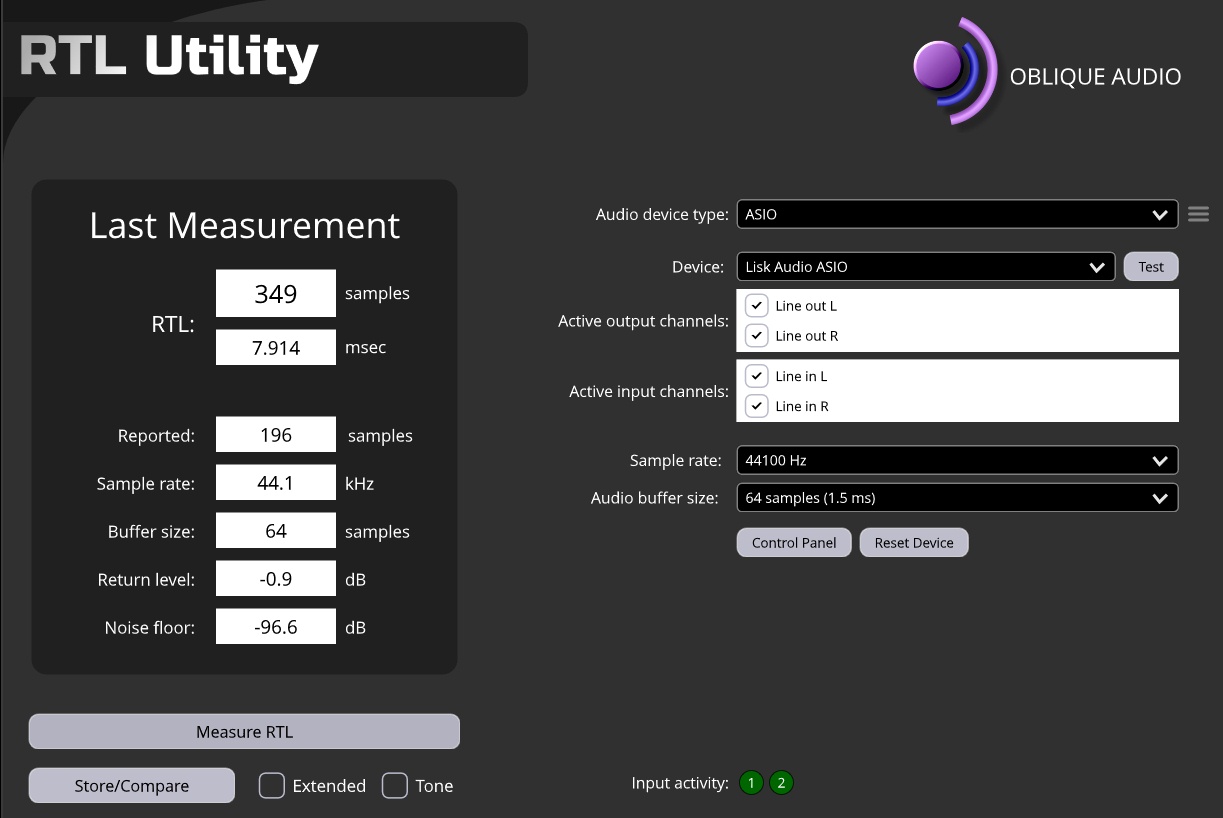

В наших обзорах мы стандартно измеряем все звуковые устройства в режиме 44 кГц при буфере 64 семпла. Измеренная задержка 8 мс является типичной для многих устройств звукозаписи и позволяет успешно использовать профессиональные ASIO приложения для пользователей, создающих музыку или редактирующих видео. Отдельно для выхода задержка будет вдвое меньше и хорошо подойдёт, например, для играющих на MIDI-клавиатуре виртуальными клавишными инструментами. Для записи звука в опциях карты имеется аппаратный Direct Monitoring, который позволяет послушать поступающий на вход сигнал с нулевой задержкой.

Всем тем, кому критически важна рекордно низкая RTL в DAW, следует посмотреть на профессиональные рэковые Thunderbolt звуковые интерфейсы. Там возможна задержка менее 1 мс, но нужен мощный компьютер, чтобы успевать с вычислительной нагрузкой с таким крохотным буфером. Желательно купить двухпроцессорную рабочую станцию, если в DAW просчитываются тяжёлые музыкальные проекты. Это автоматически означает вложения на многие тысячи долларов. Тот, кто требует бескомпромиссных решений, просто обязан страдать и платить кратно. Ирония ситуации в том, что продажи Thunderbolt звуковых устройств смехотворно мизерные, и никакая реклама низкой задержки их не продаёт. Вероятно, на практике все эти рекорды не нужны, потому что стандартный буфер в несколько миллисекунд не мешает работать со звуком. Все разговоры о жизненной необходимости минимальных значений чаще всего являются лишь поводом для форумных баталий.

Драйвер ASIO поддерживает любые режимы вплоть до 384 кГц. Имеются два канала на запись и воспроизведение, соответствующие физическим входам и выходам карты. Если пользователю потребуется режим Loopback для вещания в Интернете, он выбирается в настройках карты. Это же позволяет убедиться, что данные передаются побитно, и имеется настоящий режим 32 бит, в котором динамический диапазон растёт на дополнительные 8 бит или 20 log (2 ^ 8 бит) = 48 дБ.

Измерения в RMAA

Мы протестировали линейный выход карты Lisa в отечественной измерительной программе RMAA. В качестве устройства записи выступал USB интерфейс MUX2 с параметрами 124 дБА динамический диапазон, 0.00003% искажений. Звуковая карта была установлена в производительном компьютере с 8 ядерным процессором Core i7 11700K и видеокартой RTX 3060 Ti.

Подробные измерения входа в режиме 24 бит 44 кГц в отчете RMAA

Таких параметров сложно добиться даже для внешних USB ЦАП с собственным блоком питания. Здесь же мы видим отличные результаты вопреки установке в корпус и питанию напрямую от разъёма PCIe. В других компьютерах с другими блоками питания цифры могут отличаться. Мы получали и более высокие цифры динамического диапазона, подтверждающие заявленные паспортные данные. Также при отключенной опции +1 дБ в настройках карты можно получить ещё меньшие значения искажений, 0.00008%. Но гнаться за рекордными цифрами, как за самоцелью, никакого смысла не имеет. Лучше уделить внимание музыкальным способностям звуковых устройств и характеру звука. Этой информации на графиках не ожидается в ближайшей перспективе, потому что качество звука — это вещь более сложная. В процентах, децибелах, сантиметрах и килограммах не измеряется. Относитесь к измерениям как к справочной информации. Также измерения могут рассеять опасения многих пользователей, о том что в компьютере невозможно добиться чистого звука никакими способами.

Звучание

Звуковая карта Lisa отличается уникальным аппаратным оснащением и впечатляющим звучанием, показывает отличные результаты в любой конфигурации ПК. Она звучит чисто и детально без необходимости специальных настроек или экзотических компонентов для исправления проблем источника. Lisa сразу демонстрирует превосходное качество звука в любом сетапе и не требует прогрева.

Вместо привычных рассказов о том, как мы слушали симфонию Шостаковича и погружались в мир фантазий, хочу поделиться впечатлениями об одном интересном прослушивании, которое прошло в шоу-руме компании Арис. Это не только крупный дистрибутор профессионального звукового оборудования, но и разработчик линейки отечественных ламповых усилителей T.H.E. (True High End), созданных по схеме Матюшина. Эти усилители, хоть и недешевые, предназначены для подключения Hi-End акустики и служат отличным примером, когда лампы в тракте используются не только для эстетики и обогрева помещения. Звук этого лампового усилителя отличается линейностью, отсутствием окрасов и навязчивого теплого оттенка, который часто встречается у недорогих моделей. Для демонстрации всех возможностей усилителя требовался высококлассный ЦАП, и коллеги выбрали немецкую марку RME, известную своими профессиональными продуктами и студийным звучанием. Они предложили провести баттл между Lisk Audio Lisa (50 тысяч рублей) и последней модификацией внешнего USB звукового интерфейса RME Babyface PRO FS (80 тысяч рублей). Сравнения велись только по возможностям линейного выхода, микрофонный вход и выход для наушников не сравнивались. Участниками были и аудиофилы, и инженеры скептики в отношении различий в источниках звука.

Звуковой тракт подобрался впечатляющий. Трехполосные напольники Klipsh Cornwall (1,2 млн руб) оснащены 15 дюймовыми басовиками и рупорами. Усилитель — старшая модель линейки — T.H.E. 50 (500 тыс. руб.), работающий в классе АB на классических пентодах KT88 по ультралинейной схеме. Чтобы избежать излишней вариативности в оценке и не отвлекать внимание на дорогие аудиофильские межблочные кабели, было решено отказаться от них, хотя они были в наличии. Для подключения RME выбрали пару немецких балансных кабелей Klotz MC5000 с разъёмами Neutrik. Для Lisa использовали Cordial CFU RCA с разъёмами REAN (торговая марка также принадлежит Neutrik). Усилитель T.H.E. имел как балансные, так и небалансные входы, что позволило легко переключаться между источниками звука с помощью пульта ДУ. Перед началом эксперимента было выделено достаточно времени для точной настройки громкости сравниваемых устройств. Даже разница в десятые доли децибела может дать устройствам высокого класса значительное преимущество. К счастью, звуковой тракт оказался настолько качественным, что никаких проблем с различением источников не возникло. Ценность прослушивания заключалась в том, что участники были очень опытными и не мотивированы выбирать определённую марку из фанатских побуждений. Их главной целью было выбрать лучший вариант звука, который понравится как можно большему количеству людей и принесёт дополнительный доход от продаж усилителей. Шоу-рум в дни открытых дверей привлекает много посетителей, желающих послушать разную аппаратуру. Многие из них уходят с покупками. Помещение достаточно большое и акустически подготовленное специалистами Арис. Поскольку это торговый центр и цокольный этаж, громкость можно было установить любую, какая потребуется.

Участники с интересом и энтузиазмом приступили к прослушиванию музыки разных жанров: от рока и классики до электроники и джаза. Источником звука служил компьютер с плеером foobar, который транслировал звук через ASIO и родные драйверы устройств. Все записи были в несжатом формате FLAC, стандартного и высокого разрешения. Особого внимания заслуживает аудиосистема, состоящая из усилителя и колонок от Klipsh. Благодаря высокой чувствительности этих колонок, их было комфортно слушать с расстояния трёх метров, что является впечатляющим результатом для большого помещения с поглощающими звук материалами. Производитель усилителей пояснил нам, что несмотря на скромные параметры мощности менее сотни Вт, цифры являются честными. Усилитель обычно превосходит конкурентов по громкости, даже если они заявляют о большей мощности. Тракт заставил в себя влюбиться и единственное, что остановило от его покупки — это цена и необхомость широкой расстановки таких габаритных колонок. Сложно представить их в среднестатистическом жилом помещении.

Немцы RME продемонстрировали неплохой звук, довольно ровный и профессионально студийный. Вполне пригодный для любой работы со звуком, типа редактирования, микширования и прочее. Когда усилитель переключали на Lisa, всё менялось. Сцена резко расширялась, звук становился более объёмным и свободным. Эффект вовлечения был выше всяких похвал, и коллеги немедленно потребовали, чтобы эта карта была использована для демонстрации звука усилителей, а RME отправилась бы для использования по её прямому назначению, сугубо для профессиональной работы и звукозаписи с профессиональных микрофонов. Также RME не годится на роль серьёзного источника звука в наушниках, так как усилитель на микросхеме OPA1688 не конкурент Lisa. Сильно отстаёт и по мощности 50 мВт, и по классу. Основной вопрос, который возник у всех к карте Lisa: как?! почему?! мы не верим, что такая огромная слышимая разница! источник же не может так сильно влиять?! сейчас же даже за 100 долларов уже нет отличий на синусе! да в сад все эти синусы, давайте сменим жанр музыки! давайте может что-то где-то подкрутим, сбросим все настройки драйвера, включим настройки чего-нибудь, перепроверим ещё раз кабели, всё ли в порядке? ну не может же так быть, победа Lisa над немцем с таким разгромом? или может? ну как так то? Срочно поясняйте нам, как это вообще возможно и что за волшебство стоит в начинке! В общем, отрицание, злость, торг, депрессия, принятие — все участники испытали бурю эмоций. С включением Lisa слушателей нельзя было оттащить за уши от колонок. Они начали заново переслушивать свои любимые треки, что говорит о многом. Конечно, никто не выпустил из рук звуковую карту Lisa. Её теперь постоянно используют в шоу-руме, и даже берут на выездные мероприятия. Ещё более ценно, как успешно работает связка из отечественного источника звука и отечественного усилителя мощности. Конечно от карты будет толк в любом тракте, не обязательно таком дорогом. Но экспертизу лучше делать на топовой аппартуре и отборных записях.

Выводы

Звуковая карта Lisk Audio Lisa доказывает, что качественный звук на ПК не только возможен, но и стал доступен каждому. Формат внутренних звуковых карт остаётся популярным, пока существуют компьютеры и любители создавать идеальные конфигурации для своих задач. Часто им нужна производительная система без компромиссов. Кроме того, внутреннее решение может превосходить внешние USB-устройства. Экономия на корпусе и блоке питания позволяет производителю сосредоточиться на важных для звука вещах. Lisa подойдёт и аудиофилу, и геймеру, и человеку, создающему музыку или видео. Часто это один и тот же человек, стремящийся к совершенству в разных сферах деятельности.

Карта Lisa выпускается небольшими партиями с 2024 года. Её можно заказать или приобрести готовые экземпляры. Возможен самовывоз со склада производителя, есть доставка по России. В будущем производитель планирует выпустить Pro-версию карты. У неё будет балансный выход на колонки и вход для конденсаторных микрофонов с фантомным питанием +48В. Сайт компании на русском языке содержит ответы на большинство вопросов, а также ссылки на драйвер и прошивки. Производитель активно общается с клиентами и отвечает на вопросы. Также предусмотрена техническая поддержка и гарантия.
