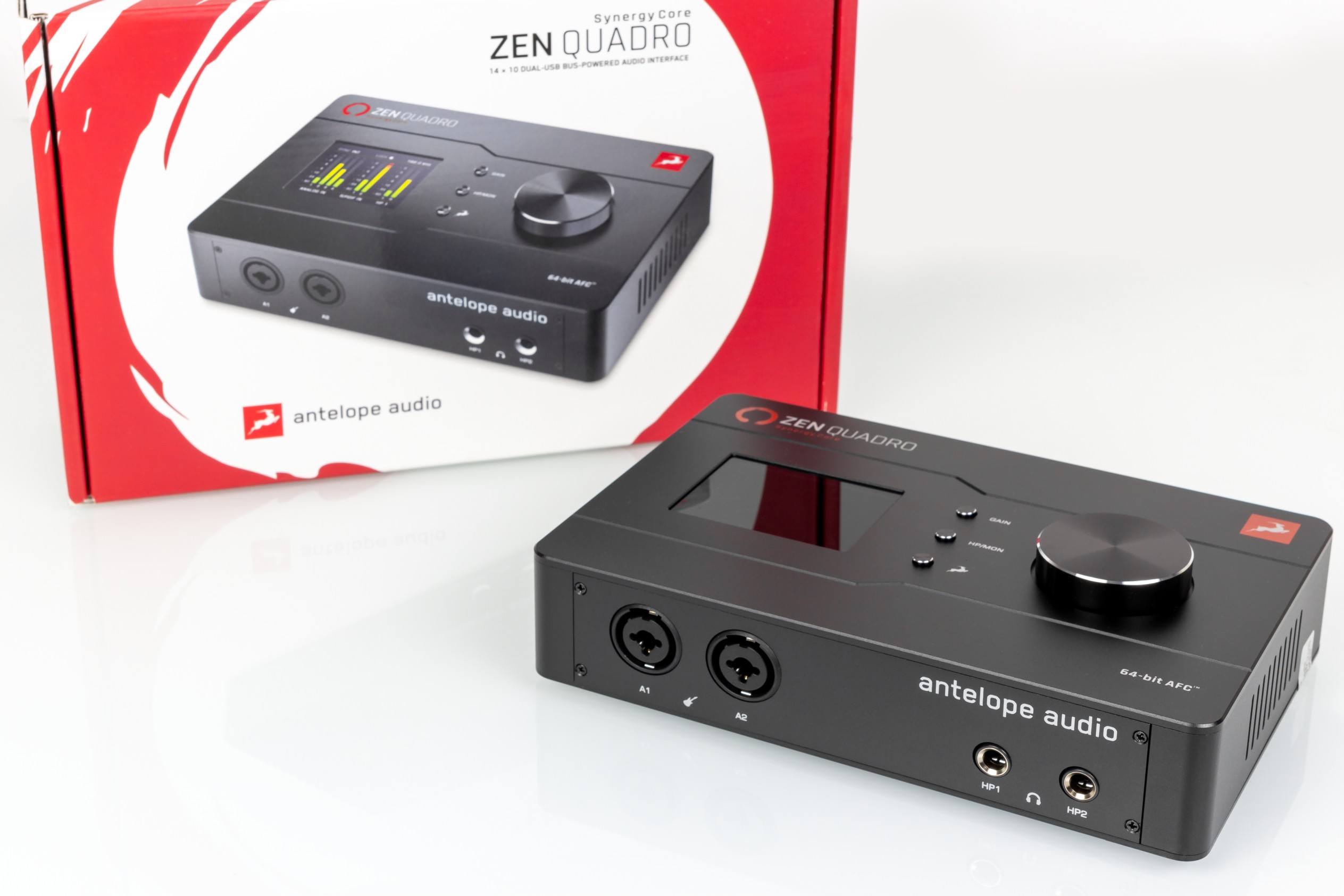

Antelope Zen Quadro Synergy Core — звуковой интерфейс с двумя USB разъемами и 4 микрофонными входами

Максим Лядов

Звуковой USB Antelope Zen Quadro Synergy Core был анонсирован в середине 2024 года. Новинка приходит на смену недорогим массовым моделям Zen Q и Zen Go. Quadro может похвастать сразу двумя USB разъёмами подключения. Зачем так было сделано? Во-первых, второй разъём можно использовать как дополнительное питание при подключении iOS и Android устройств. Во-вторых, это реверанс в сторону блоггеров, которым зачастую нужно подключать сразу два устройства для проведения интернет-трансляций. По сравнению с предшественником Zen Q, новый Quadro выглядит предпочтительнее, так как имеет четыре микрофонных входа, а не два. Если посмотреть на более дорогую и профессиональную модель Antelope Discrete 4 Pro, то она имеет разъёмы Thunderbolt, ADAT и WordClock. Таким образом, можно прийти к выводу, что интерфейс Zen Quadro рассчитан на более широкую аудиторию, где подобные функции не потребуются.

С определённого момента Antelope интерфейсы получили в своих названиях важную приставку Synergy Core. Что это означает? Это передовая аппаратная платформа собственной разработки Antelope на базе сочетания ARM процессоров и FPGA для моделирования классических аналоговых приборов обработки. Зачем понадобилась такая необычная синергия? Идея состоит в следующем. Вместо того, чтобы создавать громоздкие дорогостоящие рэковые стойки из аппаратуры, для достижения такого же звучания можно просто загрузить аппаратные плагины внутрь интерфейса Antelope. Производитель обещает, что звук получается максимально похожим на оригинал. FPGA даёт нулевую задержку и параллельную обработку нескольких каналов, но обладает ограниченными вычислительными ресурсами. ARM процессоры содержат аппаратные блоки FPU и хороши для реализации сложные эффектов, типа ревербератора и дилея. Помимо мощной обработки, в аппаратных плагинах воссоздан внешний вид оригинальных устройств, что позволяет специалистам легко ориентироваться в привычных ручках и переключателях и смотреть на красивые цветные пикметры и стрелочные индикаторы.

Поговорим подробнее о отличительных особенностях интерфейса Antelope Zen Quadro Synergy Core.

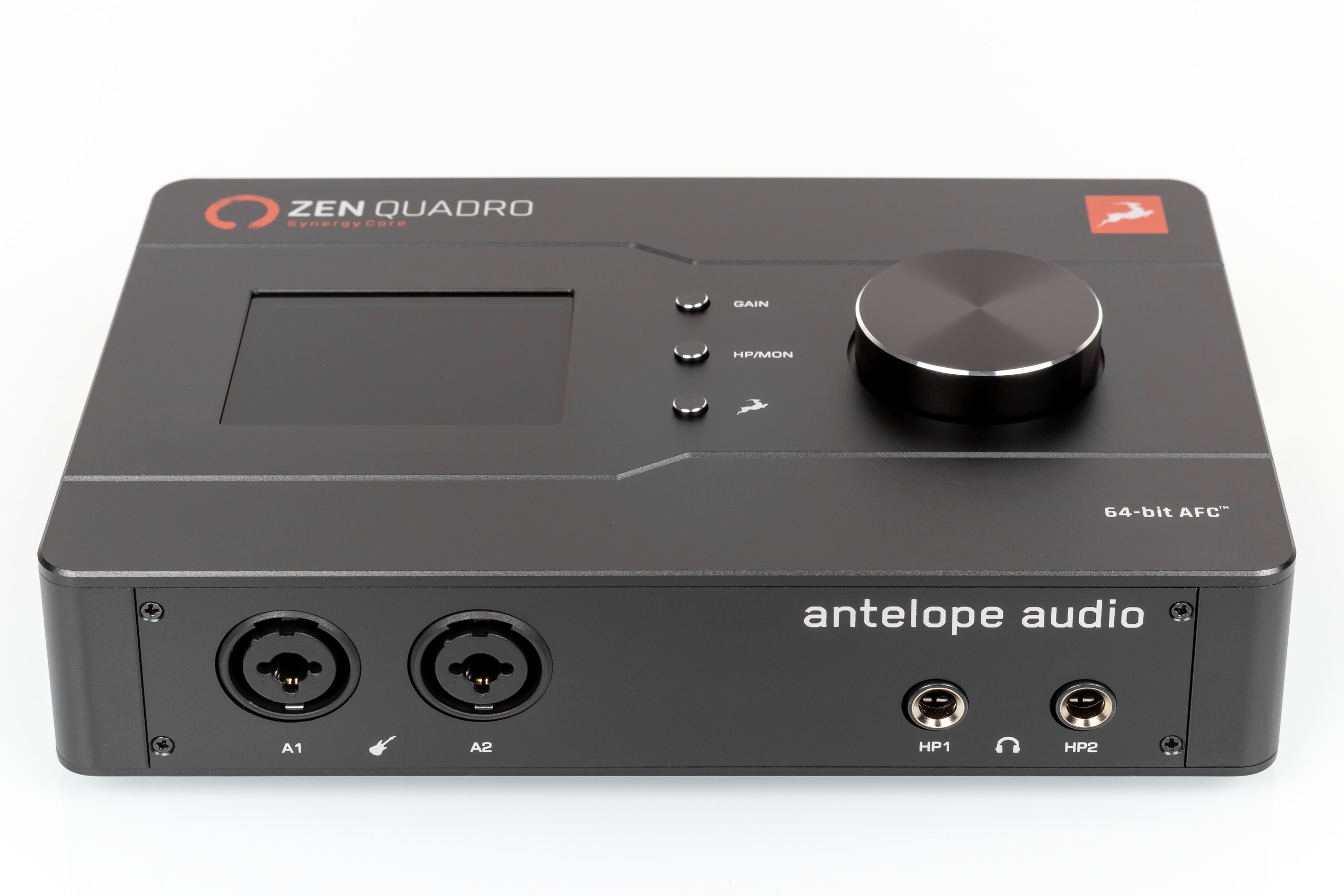

Корпус Zen Quadro полностью металлический, но в отличие от серии Q не имеет скоса спереди. Это было намеренное решение и позволило разместить не только гитарные входы и наушниковые выходы, но и микрофонные входы на разъёмах комбо XLR/TRS.

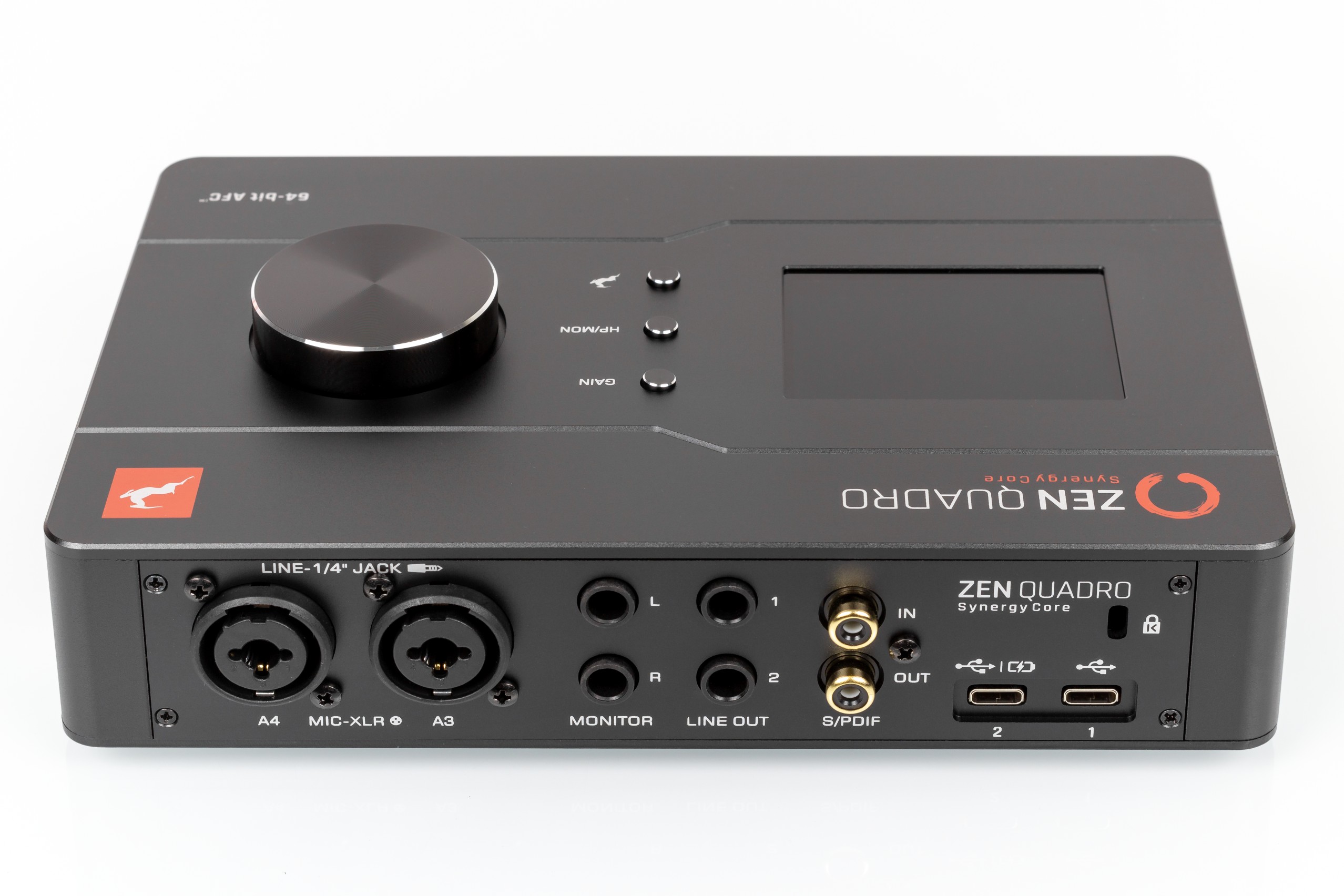

Задняя панель Antelope Zen Quadro содержит цифровые и аналоговые входы и выходы. Питания от шины. Если тока у разъёма ноутбука не хватает, можно подключить отдельное питание от второго порта, адаптера или повербанка. Разъем ADAT находится на правом боку и позволяет расширить систему добавлением 8 каналов только для записи.

Технические характеристики Antelope Zen Quadro

  • 4 микрофонных/линейных входа, гейн 75 дБ
  • 2 Hi-Z гитарных входа
  • 4 TRS линейных выхода
  • +48В питание независимо для каждого входа
  • стерео мониторный выход TRS +20 dBu
  • стерео линейный выход TRS +20 dBu
  • 2 стерео выхода для наушников
  • микрофонный предусилитель: ДД 122 дБА, Кг -116 дБ
  • мониторный и линейный выход: ДД 130 дБА, Кг+шум -115 дБ
  • выход для наушников: ДД 118 дБ, Кг+шум -100 дБ
  • АЦП: 122 дБ Кг+шум -112 дБ
  • технология 64 бит AFC клока и подавления джиттера
  • микрофонные входы EIN -128 дБА, динамический диапазон 121 дБА, Кг -106 дБ
  • SPDIF вход/выход 192 кГц
  • ADAT вход до 8 каналов
  • поддержка форматов до 24 бит 192 кГц
  • 4-е поколение технологии подавления джиттера
  • 64-битный прямой синтез тактового сигнала
  • питание от шины USB
  • два разъёма USB-C для источников звука/питания
  • вес 0.9 кг
  • габариты 210 х 58 х 136 мм

Характеристики очень высокие, не уступают более дорогим продуктам Antelope. Паспортные параметры также содержат показатели только чипов АЦП и ЦАП, а не финального устройства.

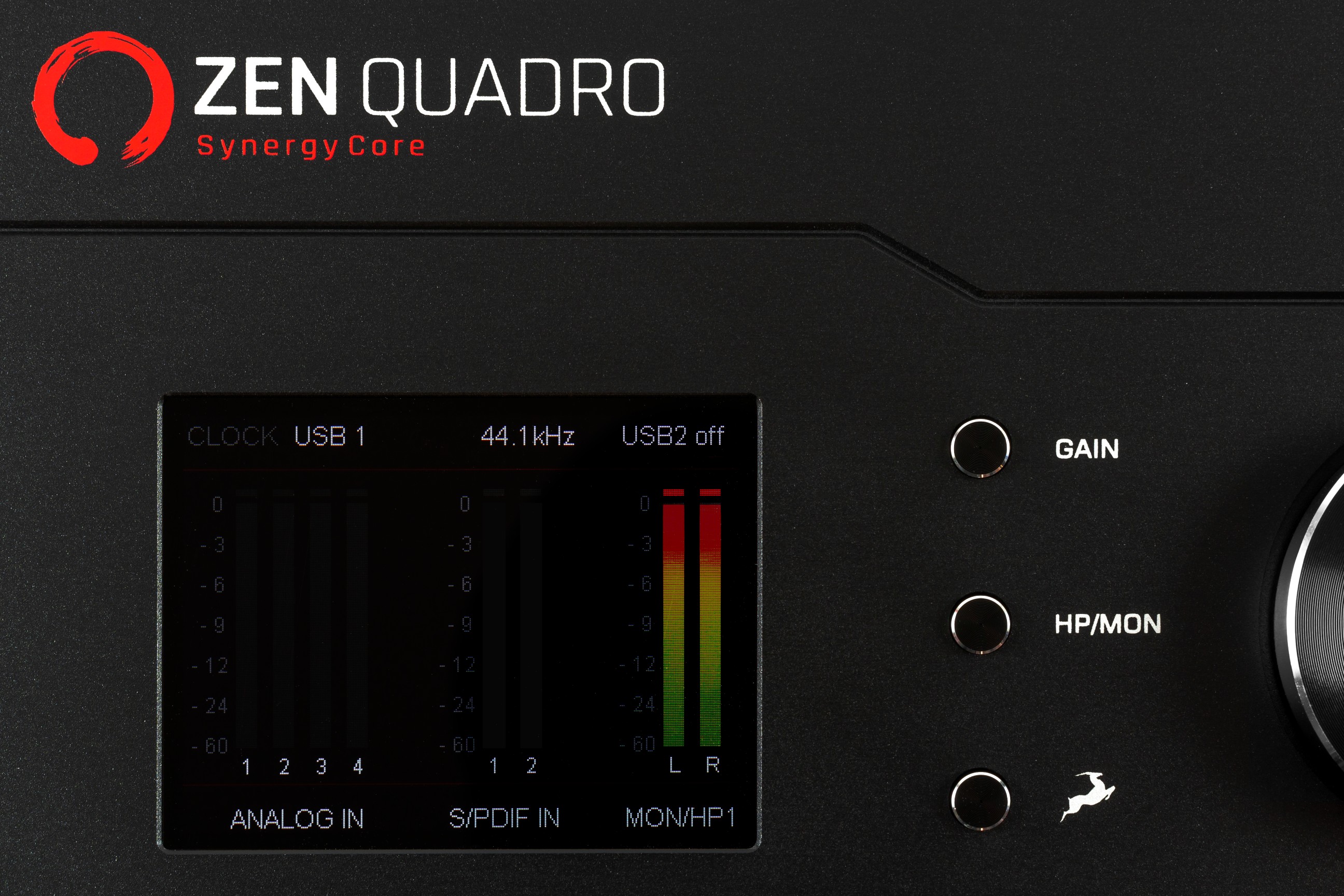

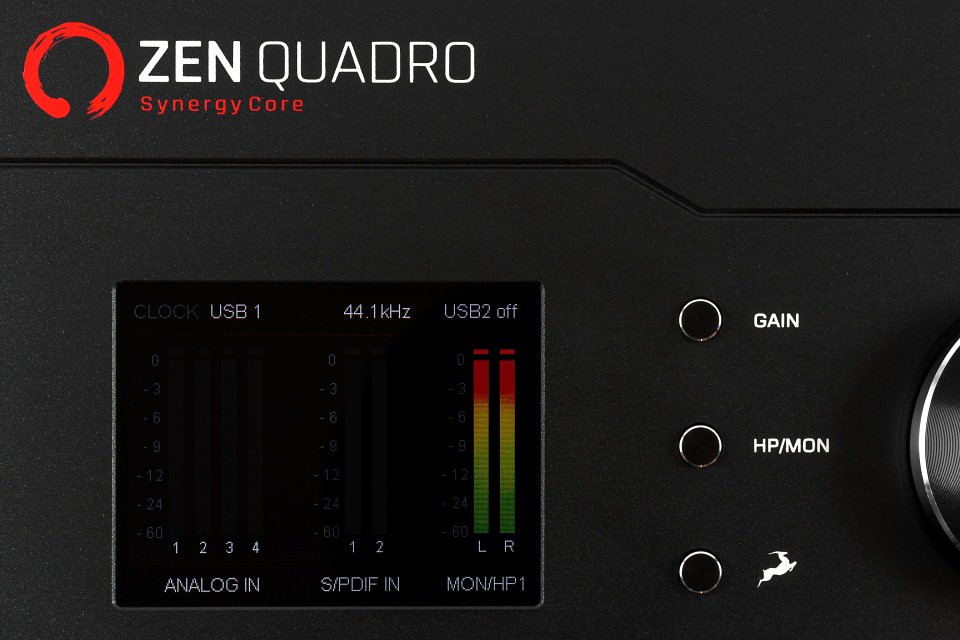

Цветной IPS экранчик позволяет с удобством отслеживать индикаторы уровня и регулировать гейн входов. Как и в других моделях, экранчик здесь не очень яркий, даже при 100% значении в настройках. Во время вращения ручки крупно выводится текущее значение меняемого параметра. Шаг регулировки уровней составляет 1 дБ. Нажатия чётко фиксируются, цифровое управление не вызывает затруднений.

Посмотрим на внутреннюю электронную начинку Antelope Zen Quadro.

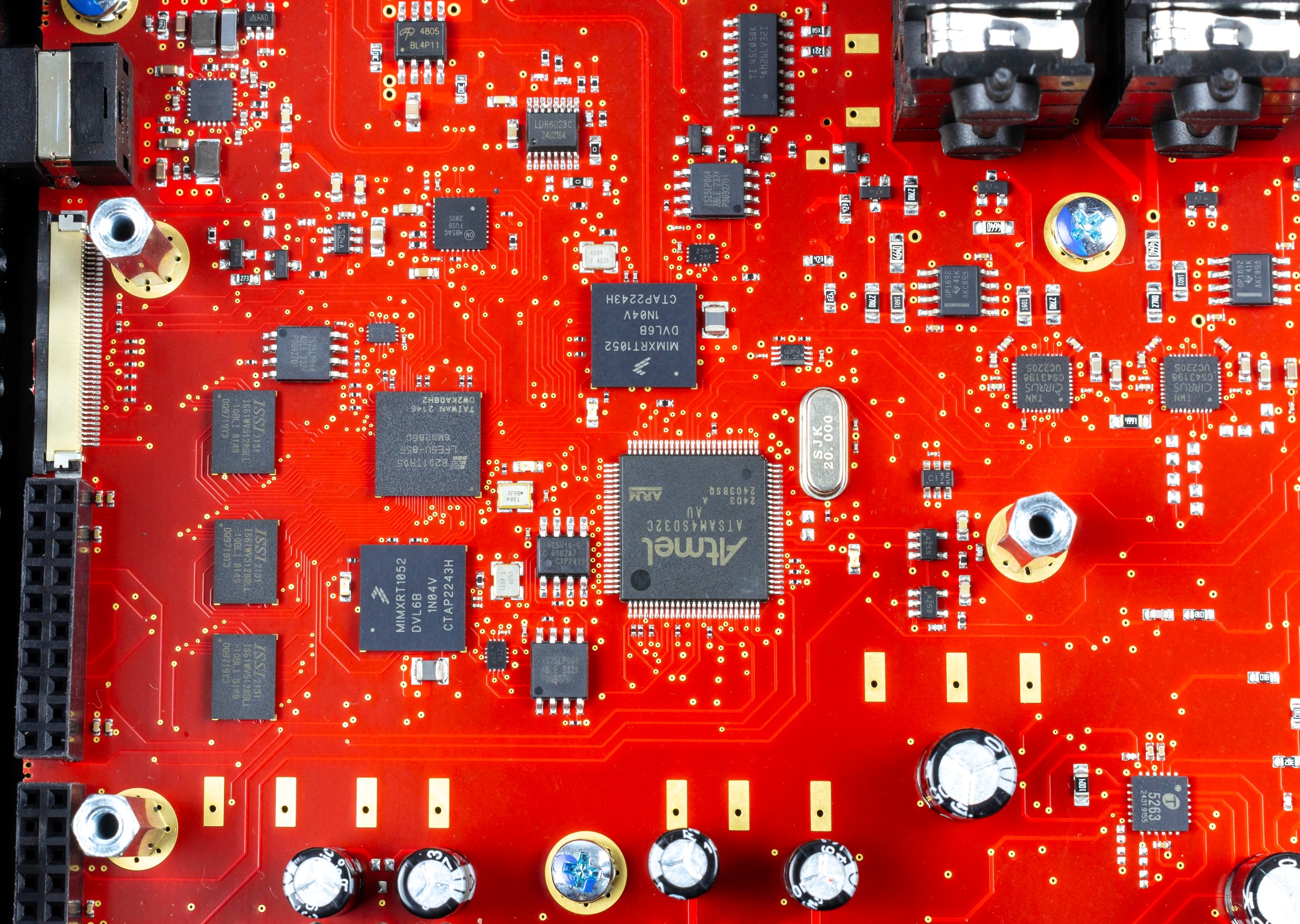

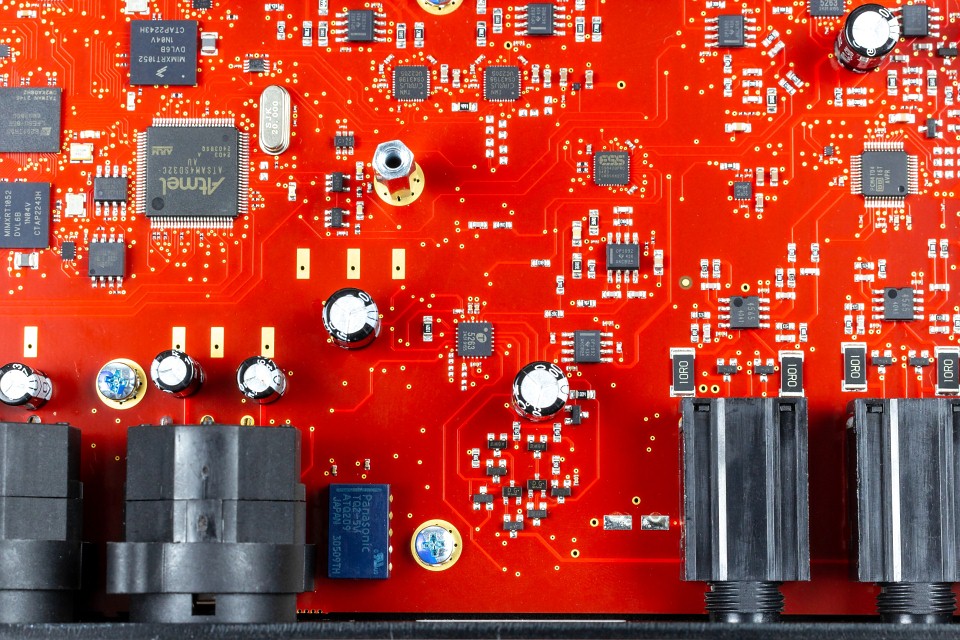

Цифровая плата типичная для семейства Synergy Core. Чипы FPGA и ARM процессора обеспечивают аппаратную обработку.

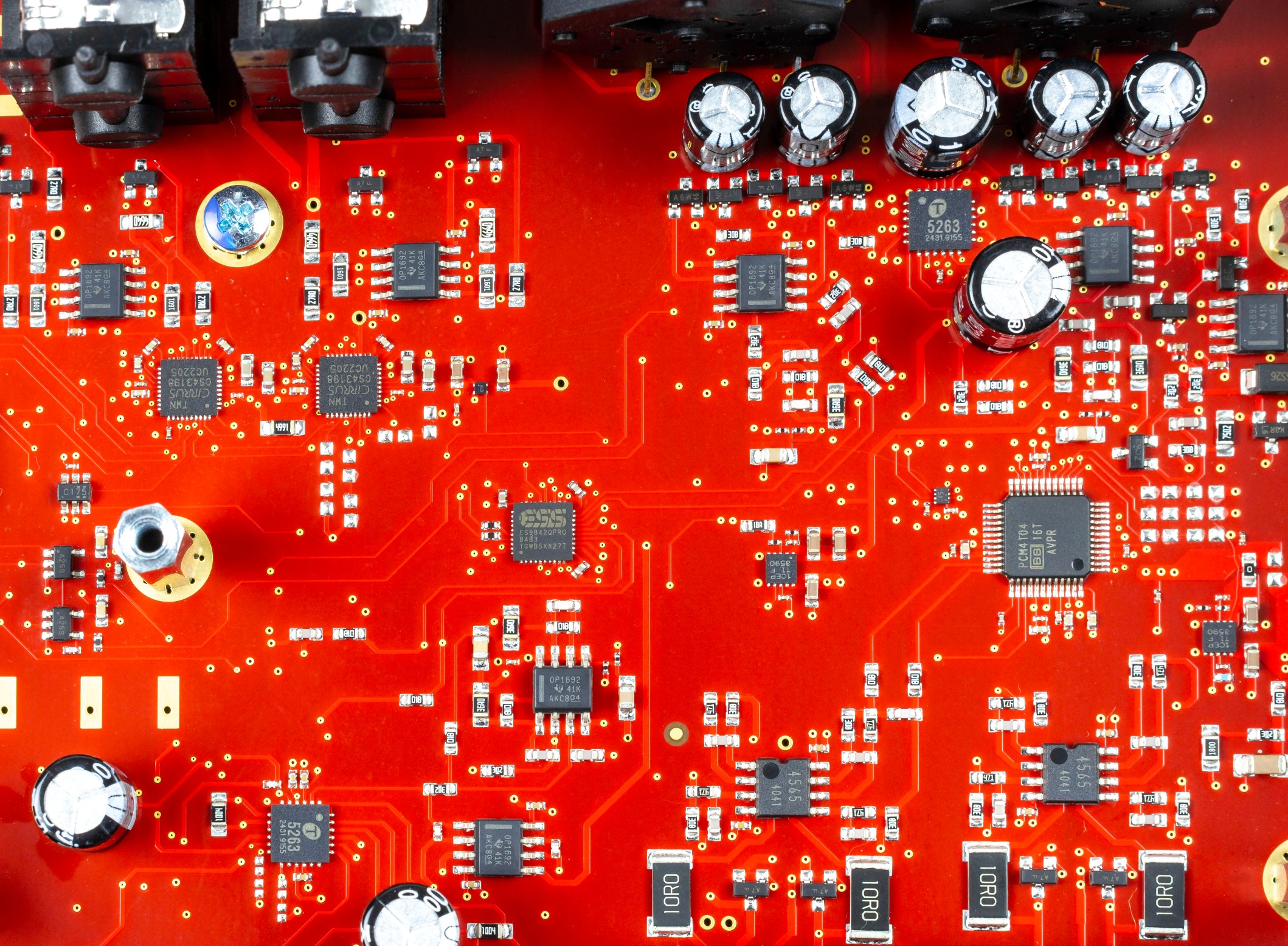

На линейных и наушниковых выходах стоят двухканальные ЦАП CS43198 с характеристиками 130 дБ, Кг+шум: 115 дБ и ОУ OPA1692.

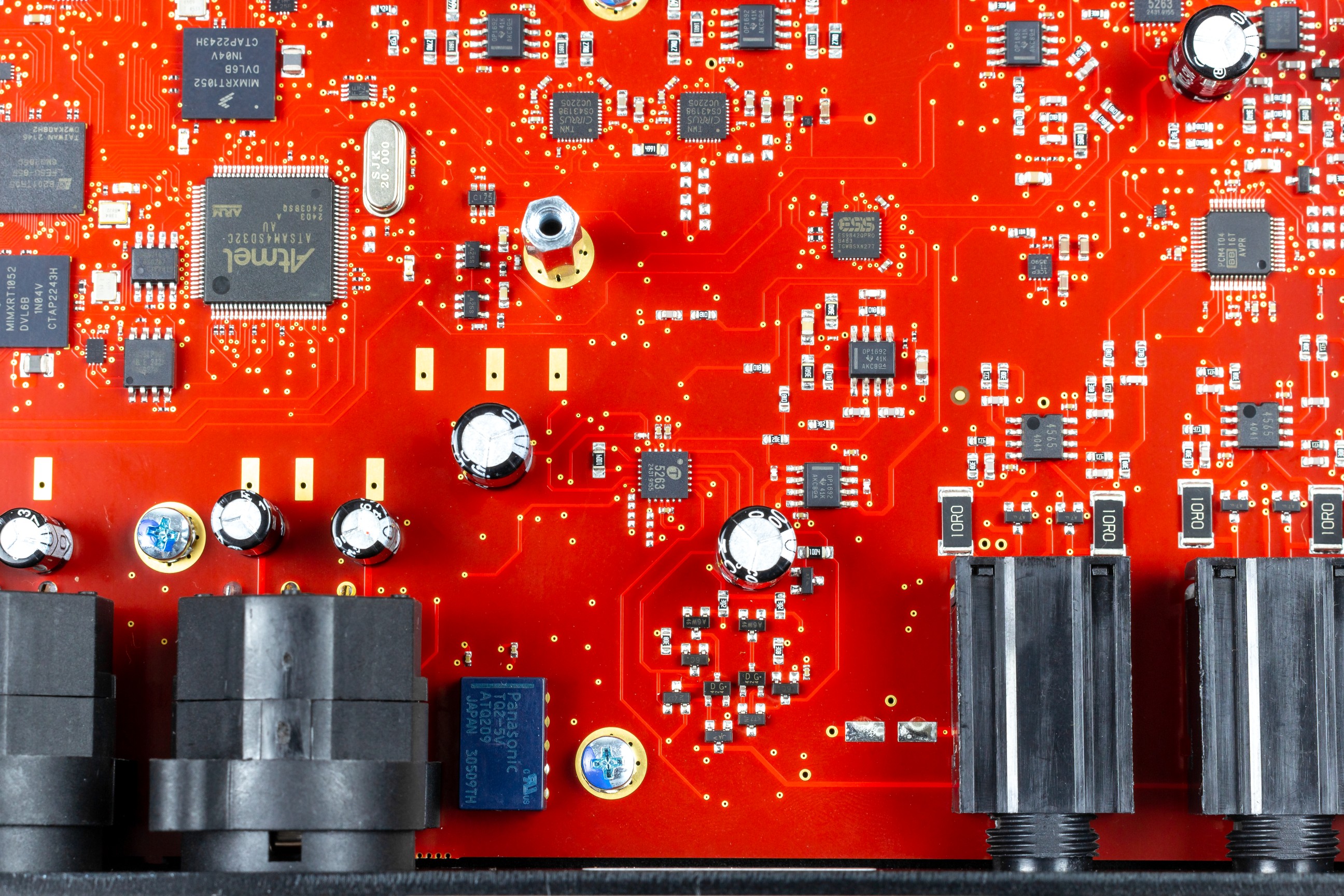

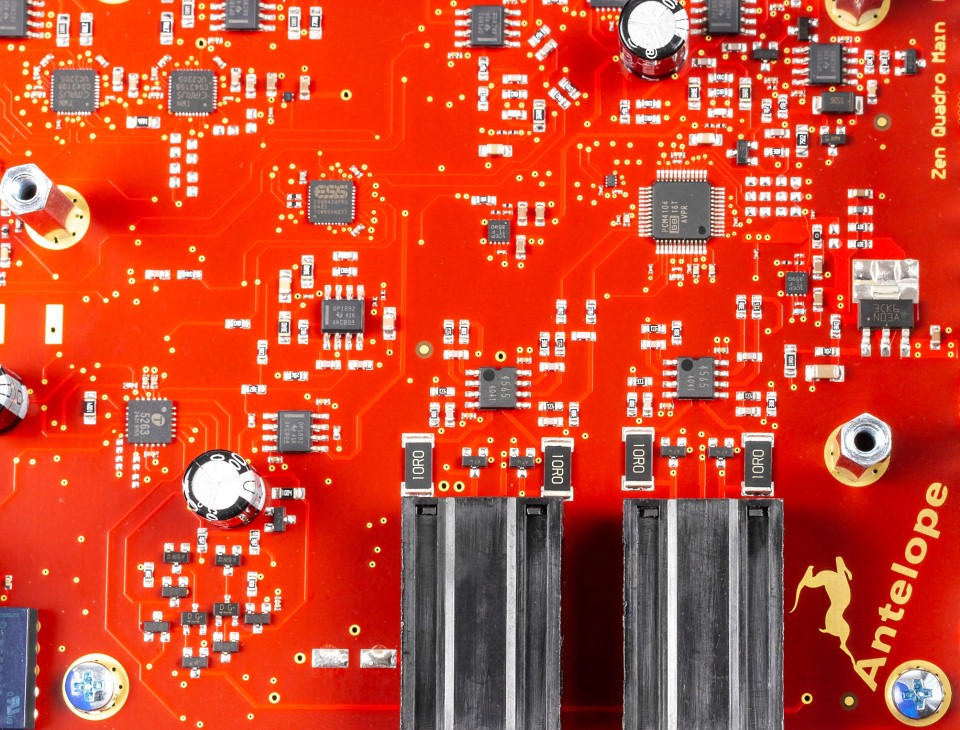

Для оцифровки использован 4-канальный АЦП ESS ES9842QPRO с параметрами 122 дБА динамический диапазон, Кг+шум -116 дБ.

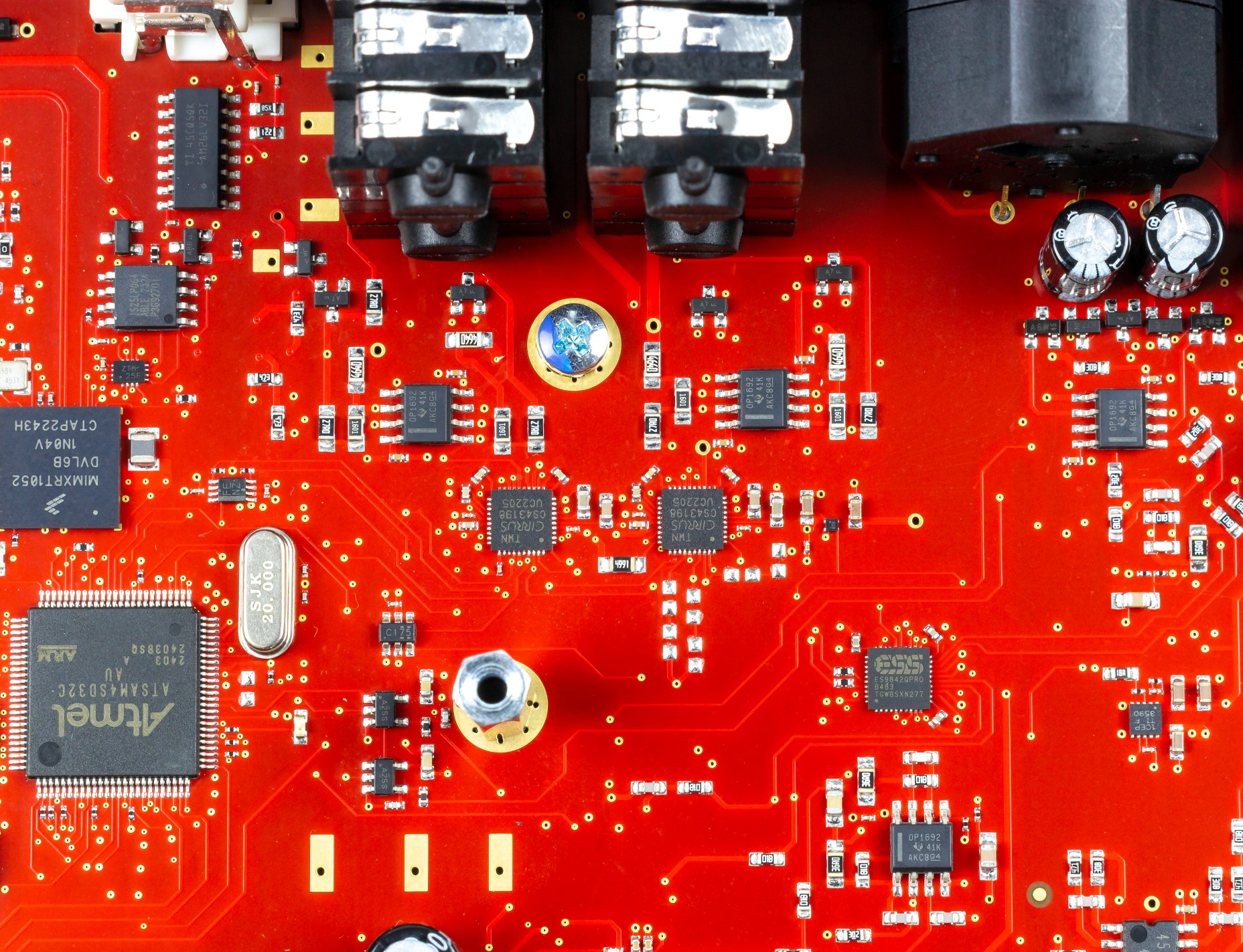

Наушниковые выходы обслуживает 4-канальный ЦАП TI PCM4104. Динамический диапазон: 118 дБ Кг+шум: 100 дБ.

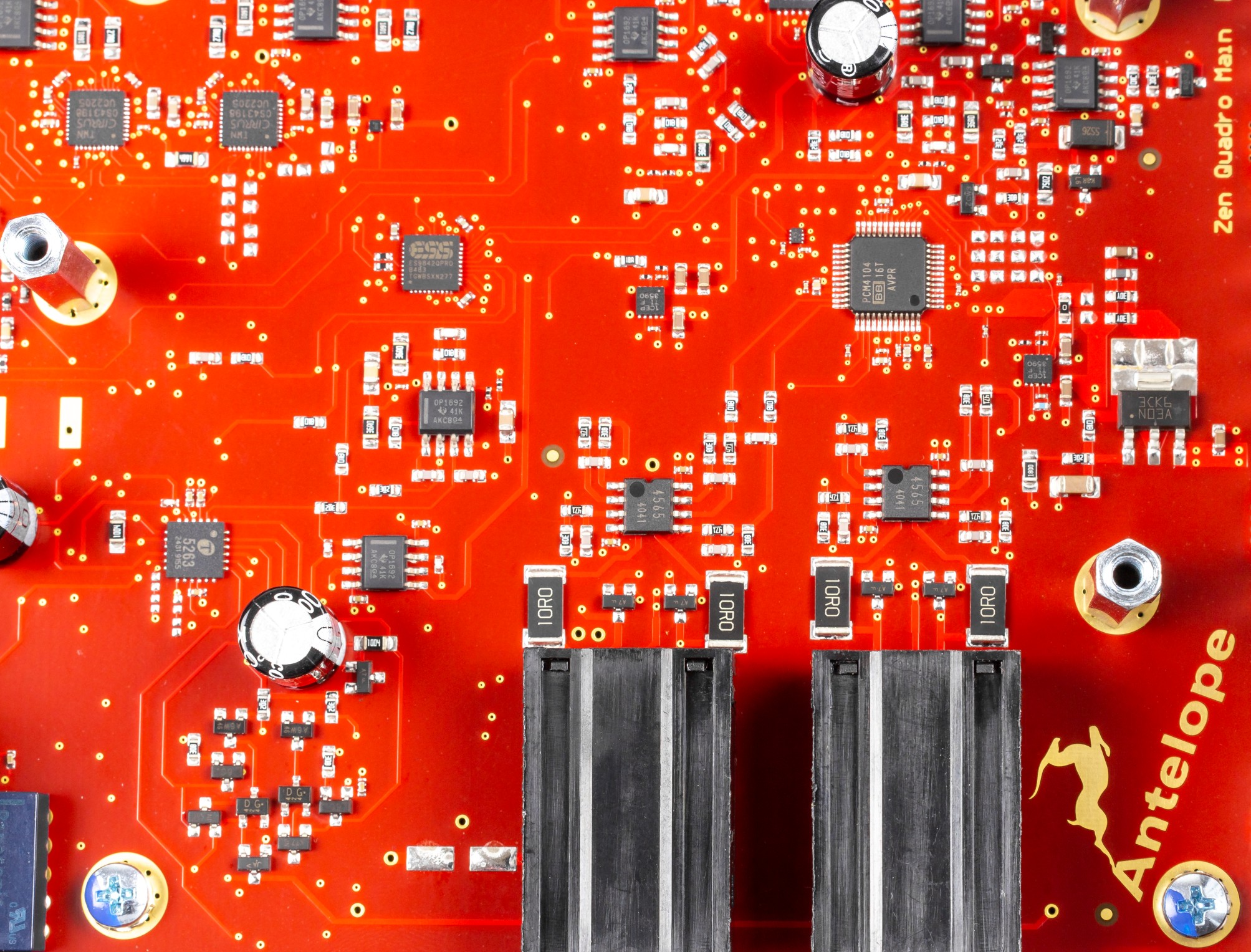

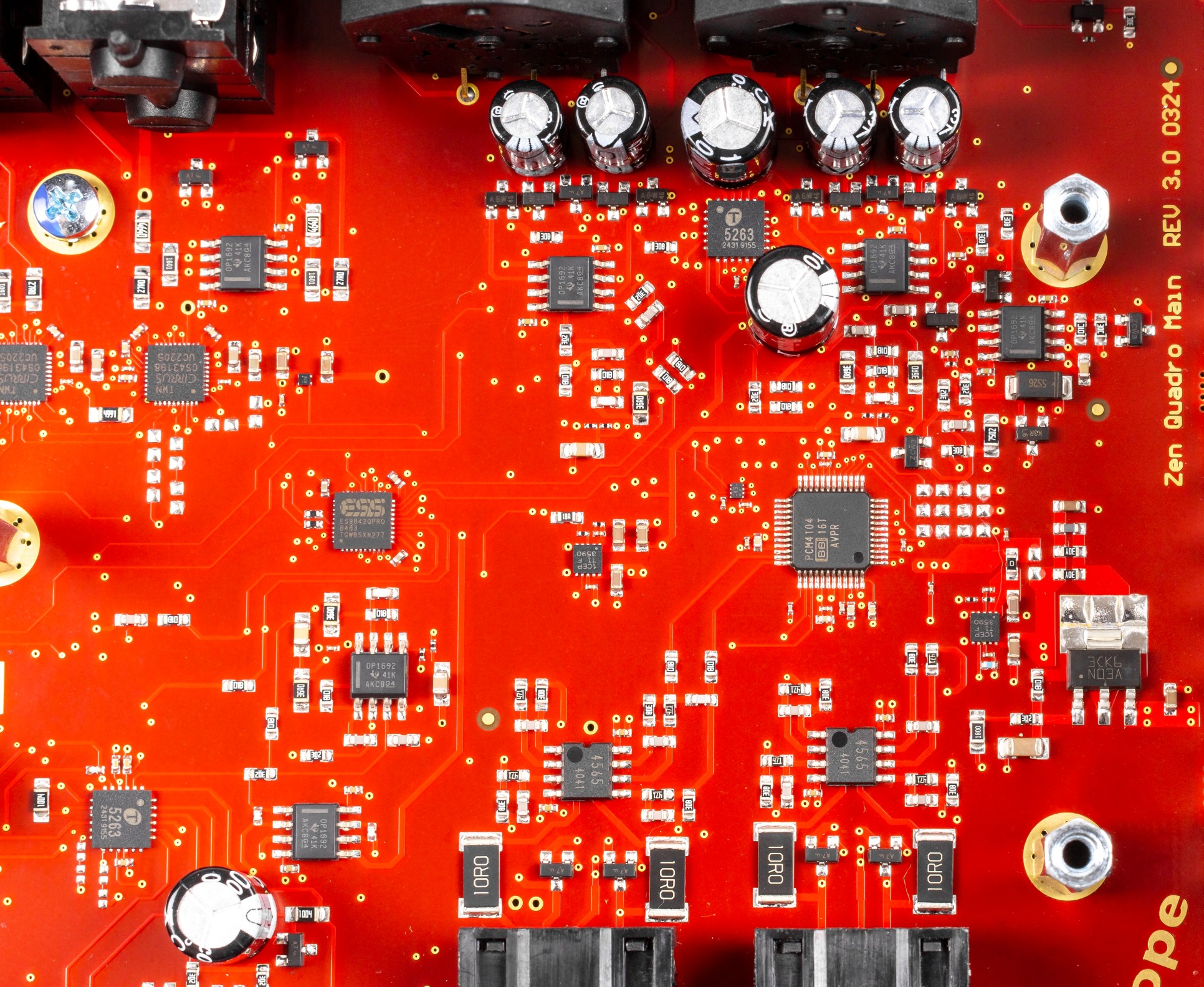

Гордость производителя - дискретная схема предусилителя на 6 транзисторах в каждом канале. Для регулировки гейна используются двухканальные аналоговые регуляторы уровня с цифровым управлением THAT 5263. Регулировка гейна производится с шагом 1 дБ, в диапазоне от 0 до 75 дБ. Это позволяет успешно подключать к интерфейсу любые конденсаторные и динамические микрофоны, включая ленточные, без использования бустеров.

Усилитель для наушников собран на базе ОУ JRC4565.

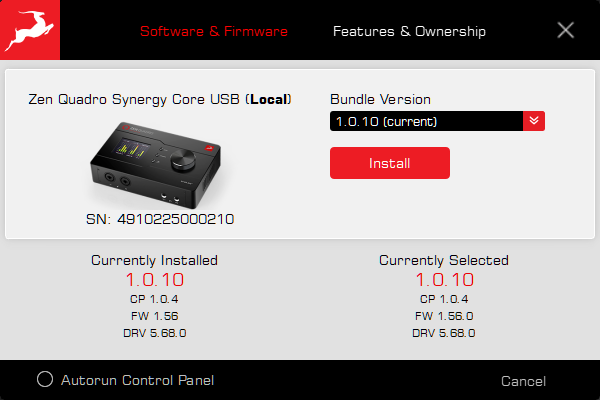

Драйвера и панель управления прошли долгий путь эволюции версий и в данный момент стабильность работы под Windows стала на порядок выше.

Три микшера позволяют сделать три отдельных сабмикса, что востребовано в профессиональной работе.

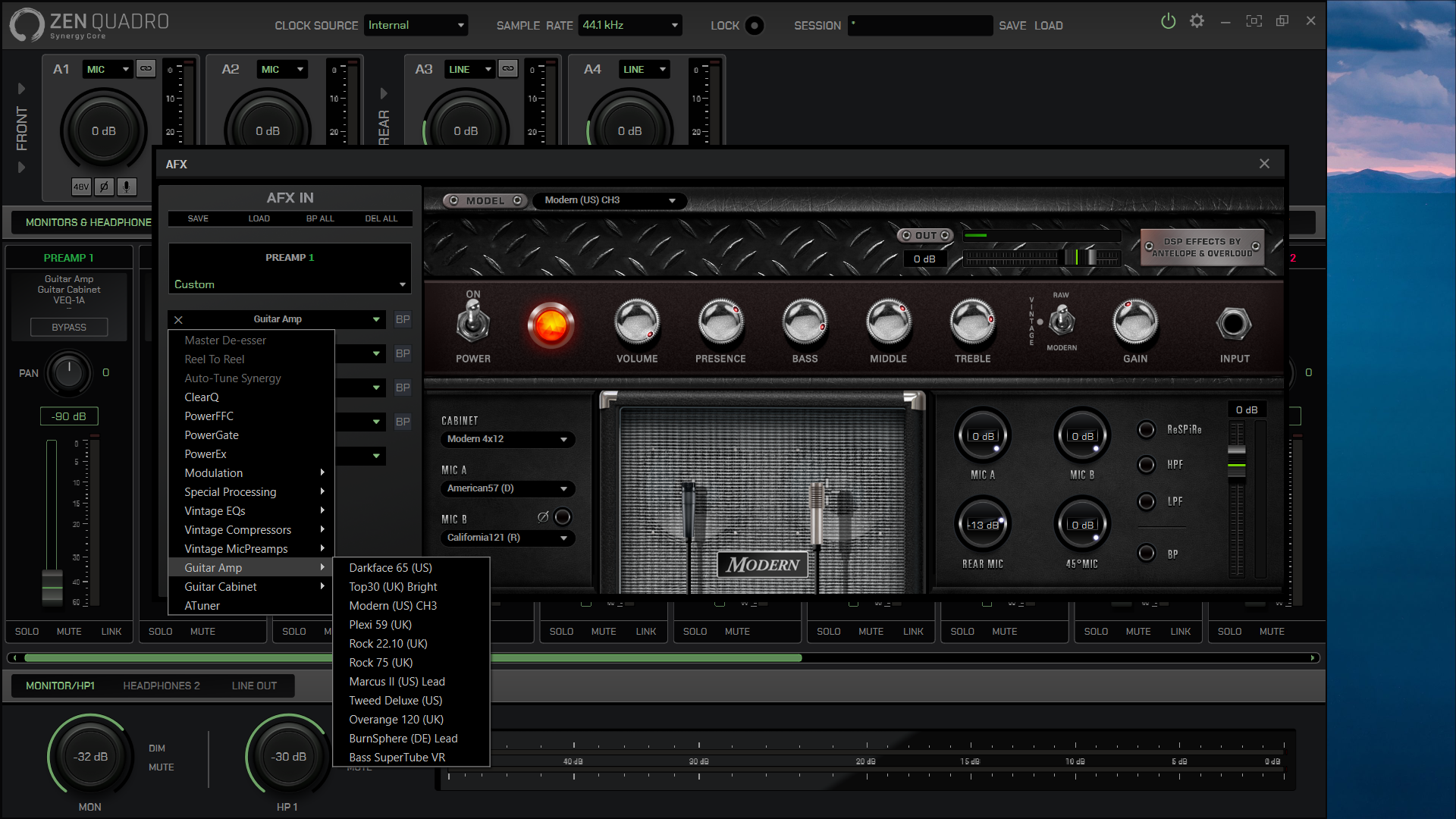

Вкладка AFX позволяет вызвать эффекты из имеющихся 37 в комплекте, а при желании расширить их количество на сайте Antelope, где комплекты продаются со скидкой. Полный список 37 комплектных плагинов включает эквалайзеры, компрессоры, ревербераторы, гитарные кабинеты и выглядит так: VMEQ-5 (3-Band Tube Mid-Range EQ), VEQ-1A (2-Band Tube EQ), VEQ-HLF (Tube 2-Band HPF / LPF), Clear Q (Parametric EQ), VCA160 (VCA Compressor / Limiter), X903 (VCA Compressor / Limiter), Stay-Levin (Vari-Mu Tube Compressor), FET-A76 (FET Compressor / Limiting Amplifier), PowerEX (Expander), PowerGate (Noise Gate), PowerFFC (Feed-Forward Compressor), BA-31 (Germanium Mic Preamp), Gyraf Gyratec IX (Dual Tube Mic Preamp with HPF), Auraverb (Reverb), A-Tuner (Guitar Tuner), 11 x Shred Guitar Amps, 11 x Shred Guitar Cabinets. И самое приятное, мы не увидели никаких ограничений по региону пользователя.

Чтобы использовать аппаратные эффекты в DAW, необходимо установить специальный плагин afx2daw. Таким образом, центральный процессор будет на 100% разгружен от обработки и для творчества можно использовать даже не самый современный компьютер. А можно сознательно выбрать тихий миниатюрный компьютер NUC или ноутбук с современным, но не шумным процессором.

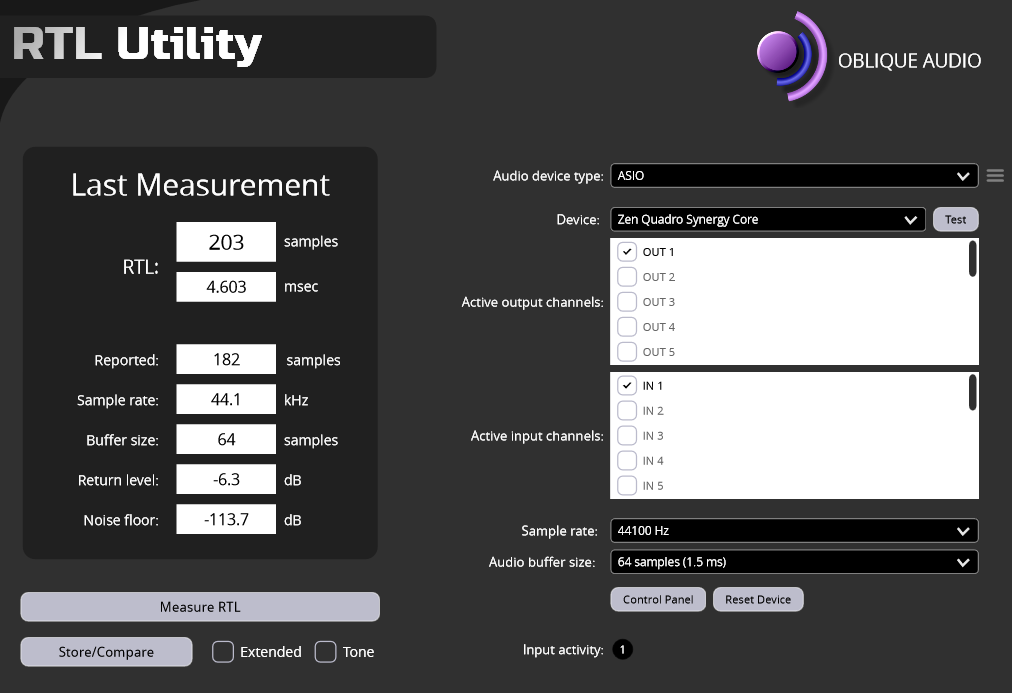

Задержка RTL рекордно низкая! Всего 4.6 мс при буфере 64 семпла и частоте 44 кГц. Отдельно для выхода задержка будет еще меньше.

Тестирование в RMAA

Мы измерили отдельно мониторный выход, чтобы показать возможности по воспроизведению:

Тестируемое устройство Antelope Quadro
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала только выход

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0.01, -0.01
Отлично

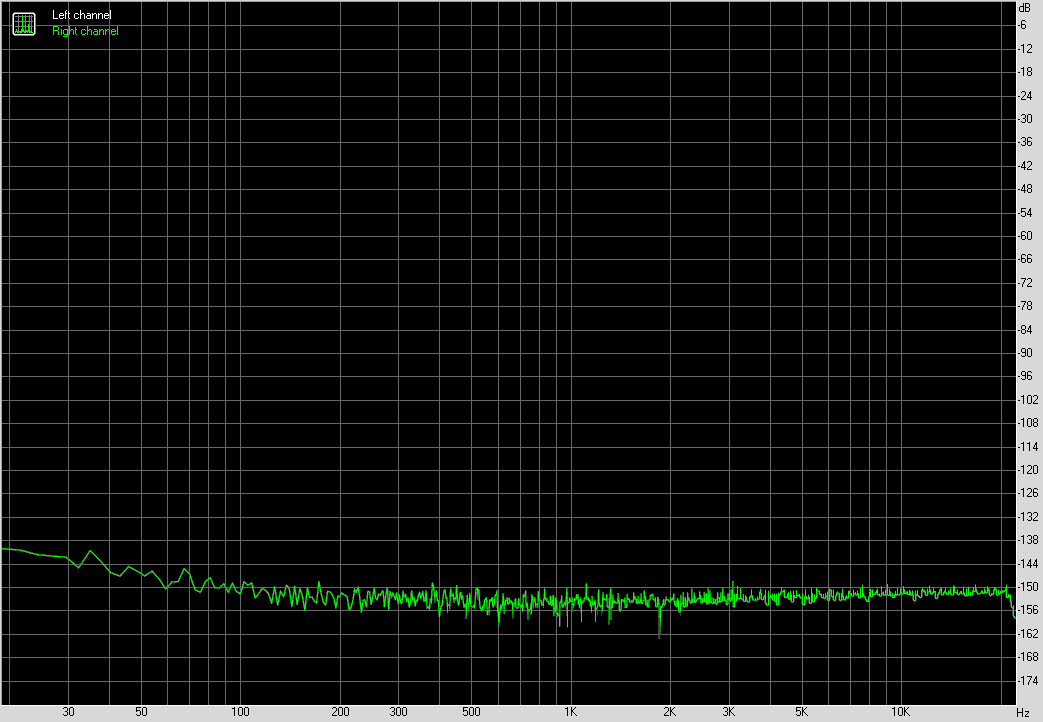

Уровень шума, дБ (А)
-120.4
Отлично
Динамические диапазон, дБ (А)
120.4
Отлично

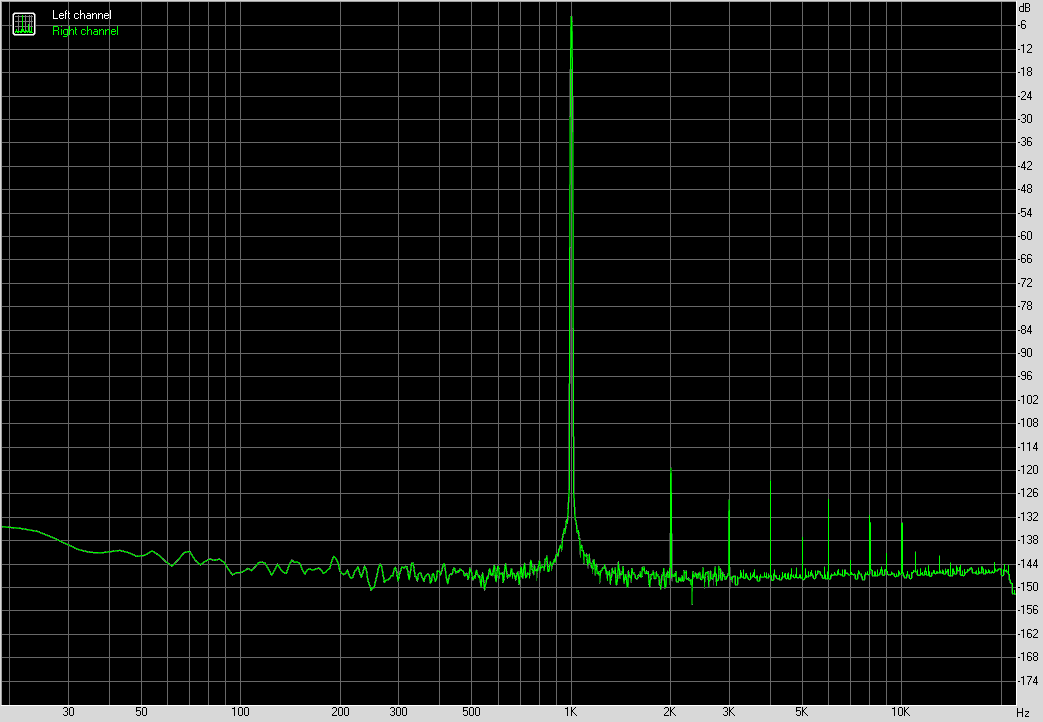

Гармонические искажения, %
0.00021
Отлично
Гармонические искажения + шум, дБ(A)
-104.5
Отлично
Интермодуляционные искажения + шум, %
0.00089
Отлично
Взаимопроникновение каналов, дБ
-107.2
Отлично
Интермодуляции на 10 кГц, %
0.00104
Отлично
Общая оценка

Отлично

Подробные измерения входа в режиме 24 бит 44 кГц в отчете RMAA

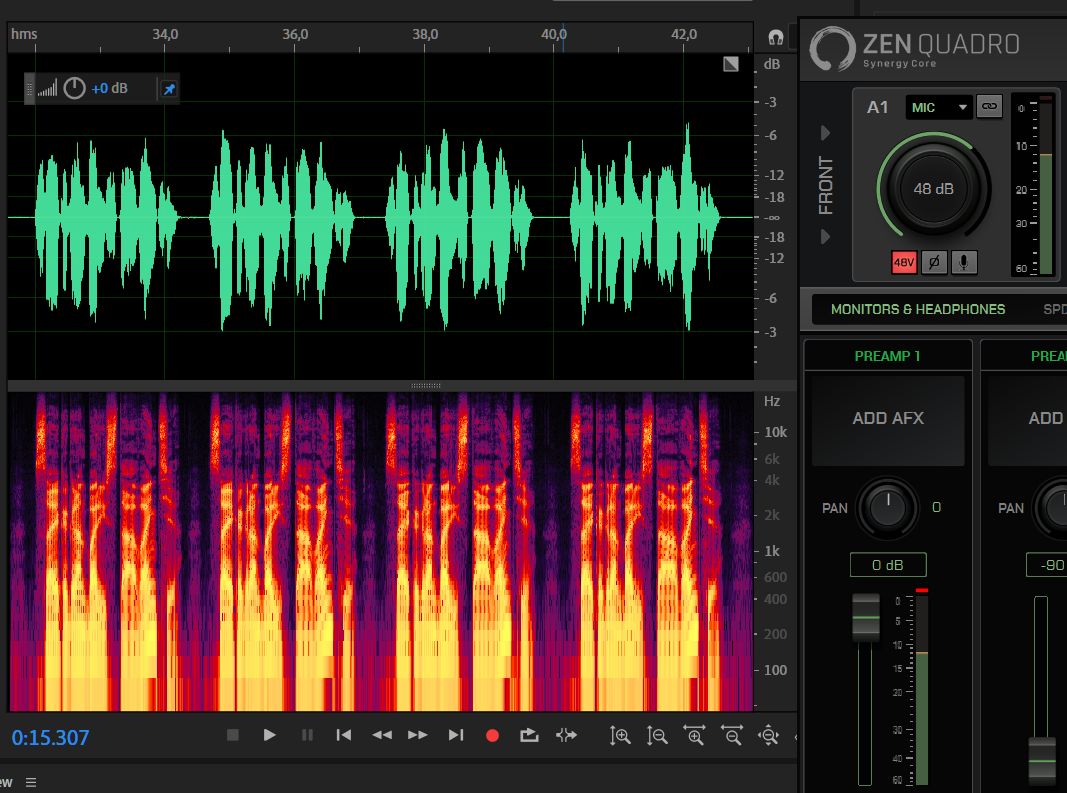

При тестировании возможностей микрофонных предусилителей мы использовали конденсаторный микрофон Neumann TLM102. Качество записи мы напрямую сравнили с MOTU M2 с также предусилителем THAT 6263, и с более дорогим отдельным студийным предусилителем.

Результаты записи интерфейса нам понравились. Antelope Zen Quadro продемонстрировал высокий уровень качества, практически сопоставимый с результатами, полученными при использовании более дорогого Discrete 4 Pro. Натуральный, детализированный звук, соответствующий стандартам студийной звукозаписи высшего класса, без окраса или подчеркивания частотных диапазонов. Тембры передаются нейтрально, что является необходимым условием для последующей современной обработки материала. Качество линейного выхода на наших активных мониторах ADAM Audio также было высоким. В наушниках Beyerdynamic DT 770 PRO сигнал был достаточно громким, его хватало для подачи фонограммы артисту.

Выводы

Zen Quadro — это самый доступный на сегодня звуковой USB интерфейс Antelope, который успешно заменяет предыдущие младшие модели. По качеству записи и воспроизведения он ничем не уступает старшим более дорогим моделям Discrete Pro, и это серьёзный аргумент в пользу выбора Quadro. Нам понравился и звук, и также продвинутая аппаратная обработка в десятках интересных плагинах, без нагрузки на ЦПУ. Стоимость устройства составляет внушительные 70 тыс руб, однако такая цена вполне сопоставима с прямыми конкурентами RME Babyface Pro FS, Apogee Duet 3, Focusrite Clarett+ 4pre и т.п. На их фоне интерфейс Antelope выглядит весьма конкурентоспособным, а два входа USB наверняка придутся по душе современным пользователям, таким как блогеры и стримеры.


Интерфейс Antelope Zen Quadro предоставлен
на тестирование компанией Auvix
